E I N L E I T U N G
Die CRKL Basis Klemmleiste ist ein Element der Fußbodenheizungs- / Kühlungssteuerung
System. Mit der Klemmleiste können 5 verschiedene Zonen angesteuert werden. Die Anzahl
der regelbaren Zonen kann mit max. 2 weiteren CRKL Basis Klemmleisten auf bis zu 15
Zonen erweitert werden. Jede einzelne Zone kann von einem Thermostat geregelt werden.
Thermostate die eine 230-V-Stromversorgung benötigen, müssen direkt von der Klemmleiste
gespeist werden. Die Federklemmen bieten eine schnelle und bequeme Verkabelung. Die
Klemmleiste ist auf NC-Anbtriebe ausgelegt (stromlos geschlossen). Es wird empfohlen diese
auf einer Wand oder auf einer Hutschiene zu montieren.
P R O D U K T K O N F O R M I T Ä T
Dieses Produkt erfüllt die wesentlichen Anforderungen der: Er EMC 2014/30/EU, LVD
2014/35/EU, RED 2014/53/EU und RoHS 2011/65/EU.
S I C H E R H E I T S I N F O R M A T I O N E N
Das Produkt muss gemäß der EU- und der nationalen Richtlinien verwendet werden. Nur für
eine Verwendung in Innenräumen. Halten Sie Ihr Gerät vollständig trocken. Dieses Produkt
muss von einer fachlich geeigneten Person gemäß sämtlicher EU- und nationalen Richtlinien
installiert werden.
T E C H N I S C H E I N F O R M A T I O N E N
Spannungsversorgung 230 V AC
Max Last 1 A
Ausgang Stellantriebe (AC 230V)
Abmessungen [mm] 270 x 110 x 55

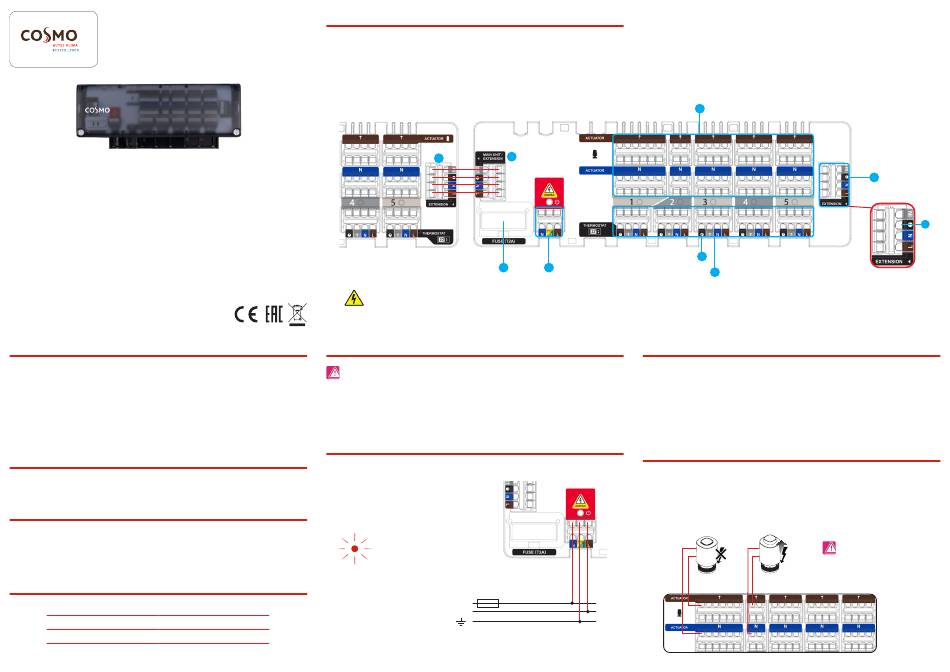

K L E M M L E I S T E N B E S C H R E I B U N G
1. Feinsicherung 5 x 20mm T2A
2. Spannungsversorgung
3. NSB (Nachtabsenkung) Funktion
6
1
Hinweis: Wenn sie mehrere CRKL miteinander koppeln, darf nur an der "Haupt"-CRKL Spannung angelegt werden (2).
Dies darf nur belegt werden wenn die CRKL alleine arbeitet!
1 . S I C H E R U N G
Hinweis: Sicherung nur Spannungsfrei austauschn
Die Hauptsicherung ist unter der Gehäuseabdeckung neben dem Spannungseingang zu
finden und sichert die Klemmleiste und angeschlossenen Geräte ab. Verwenden Sie eine
träge Glaskeramik Feinsicherung ( 5 x 20mm) 250V ROHS Um die Sicherung zu ersetzen lösen
Sie diese mit einem flachen Schraubendreher und ziehen diese dann heraus.
2 . S PA N N U N G S V E R S O R G U N G
Spannungsversorgung die Klemmleiste ist
230 V ~ 50Hz
Die Verdrahtung muss gemäß gängigen
Installationsvorschriften erfolgen
Die Rote LED zeigt an das die
Klemmleiste mit Spannung
versorgt ist
230 V AC
L
N
4. Antriebsphase (230V AC)
5. Thermostat Eingangsanschlüsse
6. CRKL Erweiterungsanschluss
6
2
3 . N S B ( N A C H T A B S E N K U N G ) F U N K T I O N
Die NSB Funktion erlaubt es automatisch manuellen Thermostaten mittels eines program-
ierbaren Thermostaten den Sollwert abzusenken. Indem diese auf der gleichen Klemmleiste
oder Erweiterungsleiste montiert sind. Die NSB Funktion senkt die nicht programmierbaren
Thermostate um einen bestimmten Wert ab z.B 4K. Ist im Wohnzimmer z. B. ein programmier-
barer Thermostat. Dann folgen die anderen Thermostate dessen Vorgaben für die Nachtab-
senkung. Der NSB Kontakt ist mit einem Uhrensymbol dargestellt. Die NSB Funktion kann nur
mit einem 4 Adrigen Anschluss bewerkstelligt werden. (MASTER-SLAVE Funktion)
4 . A N T R I E B S A N S C H L Ü S S E
Die Antriebskabel müssen in die Klemmen der jeweiligen Zone eingeklemmt werden. Die
maximale Last für jede Zone beträgt bis zu 6 Antriebe mit je 2W. Sollten mehr Antriebe
benötigt werden. Empfiehlt es sich diese über ein Relais zu realisieren um. Keine Überlastung
auf den Ausgängen zu haben.
4
6
3
5
Hinweis:
Abhängig von Thermostat
Heizen/Kühlen Status
- kann 230V auf dem
Antriebsausgang anliegen
3
