3. BEDIENUNG UND FUNKTION
Drehzahlregelung
Im Einstellkanal Drehzahl kann die Drehzahlregelung für den Ausgang aktiviert, bzw. deaktiviert
werden. Wenn Ja eingestellt wird, erscheinen die Kanäle Min., Max. und Adapter.
Im Einstellkanal Min. kann für den Ausgang eine relative Minimaldrehzahl für eine angeschlos-
sene Pumpe vorgegeben werden.
Im Einstellkanal Max. kann für den Ausgang eine relative Maximaldrehzahl für eine angeschlos-
sene Pumpe vorgegeben werden.
Wenn das Drehzahlregelungssignal über einen Schnittstellenadapter VBus
muss die Option Adapter aktiviert werden. Wenn Ja eingestellt wird, schaltet das Relais ein
bzw. aus (keine Pulspakete). Die Drehzahlinformation wird über den VBus
In Funktionen, die ausschließlich nicht-drehzahlgeregelte Verbraucher ansteuern, wird die Dreh-
zahlregelung ausgeblendet (z. B. Bypass-Typ Ventil, Mischer).

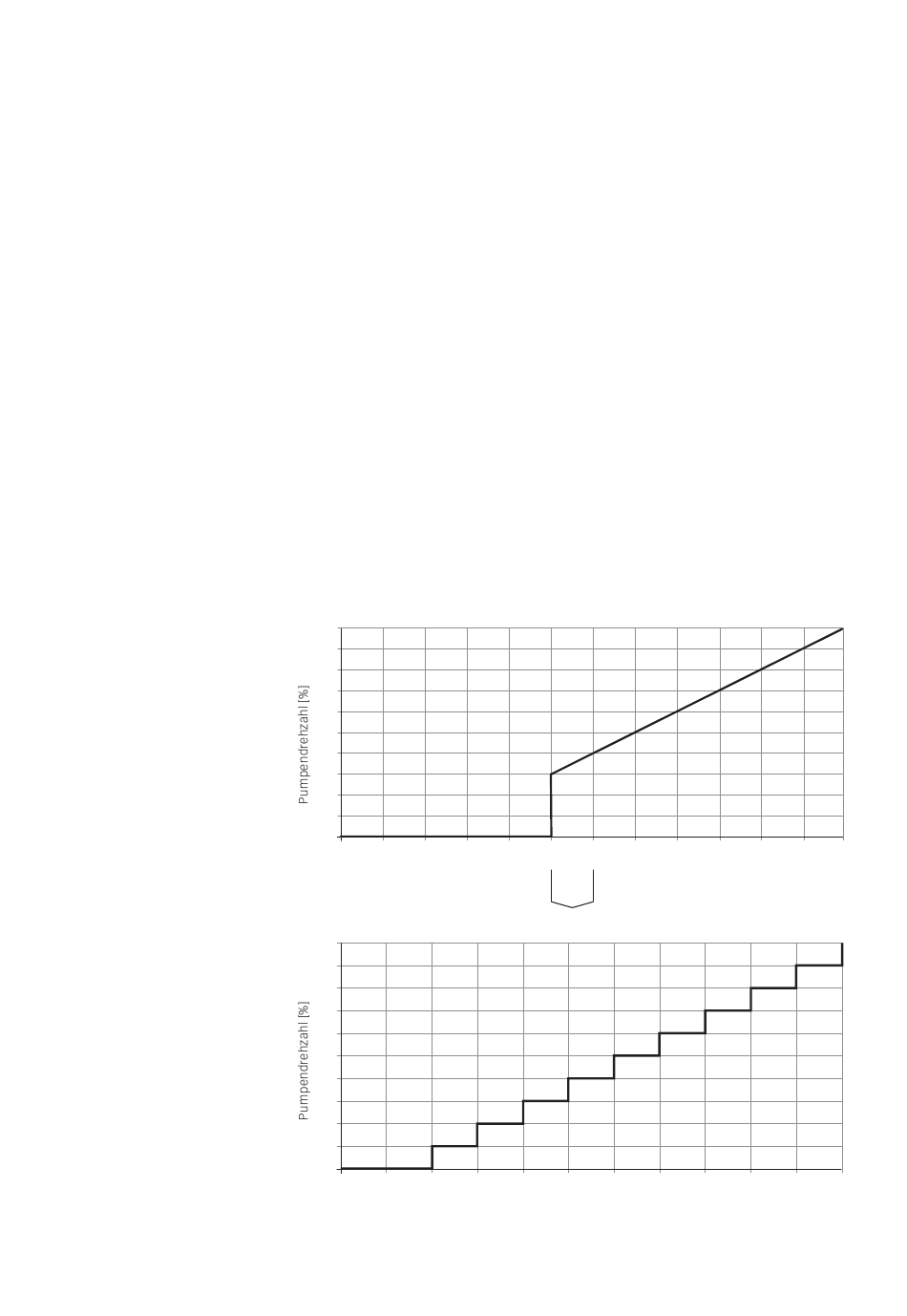

Wenn die Temperaturdifferenz die Einschalttemperaturdifferenz erreicht oder überschreitet,
wird die Pumpe eingeschaltet und für 10 s mit einer Drehzahl von 100 % gefahren. Danach
sinkt die Drehzahl auf die Minimaldrehzahl ab. Wird die Solltemperaturdifferenz um 1 / 10 des
Anstiegswertes überschritten, erhöht sich die Drehzahl der Pumpe um eine Stufe (1 %). Mit dem
Parameter Anstieg lässt sich das Regelverhalten anpassen. Jedes Mal, wenn sich die Tempe-
raturdifferenz um 1 / 10 des einstellbaren Anstiegswertes erhöht, wird die Drehzahl um jeweils
eine Stufe angehoben bis zum Maximum von 100 %. Wenn die Temperaturdifferenz um 1 / 10 des
einstellbaren Anstiegswertes absinkt, wird die Drehzahl dagegen um eine Stufe reduziert.
100
90
80
70
60
50
40
30
20
10
0
0
1
2
3
40
39
38
37
36
35
34
33
32
31
30
6,0
6,1
6,2
Temperaturdifferenz Kollektor – Speicher [K]
4
5
6
7
Ausschnitt
6,3
6,4
6,5
Temperaturdifferenz Kollektor – Speicher [K]
®
/ PWM erzeugt wird,
®
übertragen.
8
9
10
11
Temperaturdifferenz
6,6
6,7
6,8
6,9
12
7
