7. SOLAR
Drucküberwachung
HINWEIS:
Die Drucküberwachung funktioniert nur, wenn ein Grundfos Direct Sensor™ vom Typ
RPS verwendet wird.

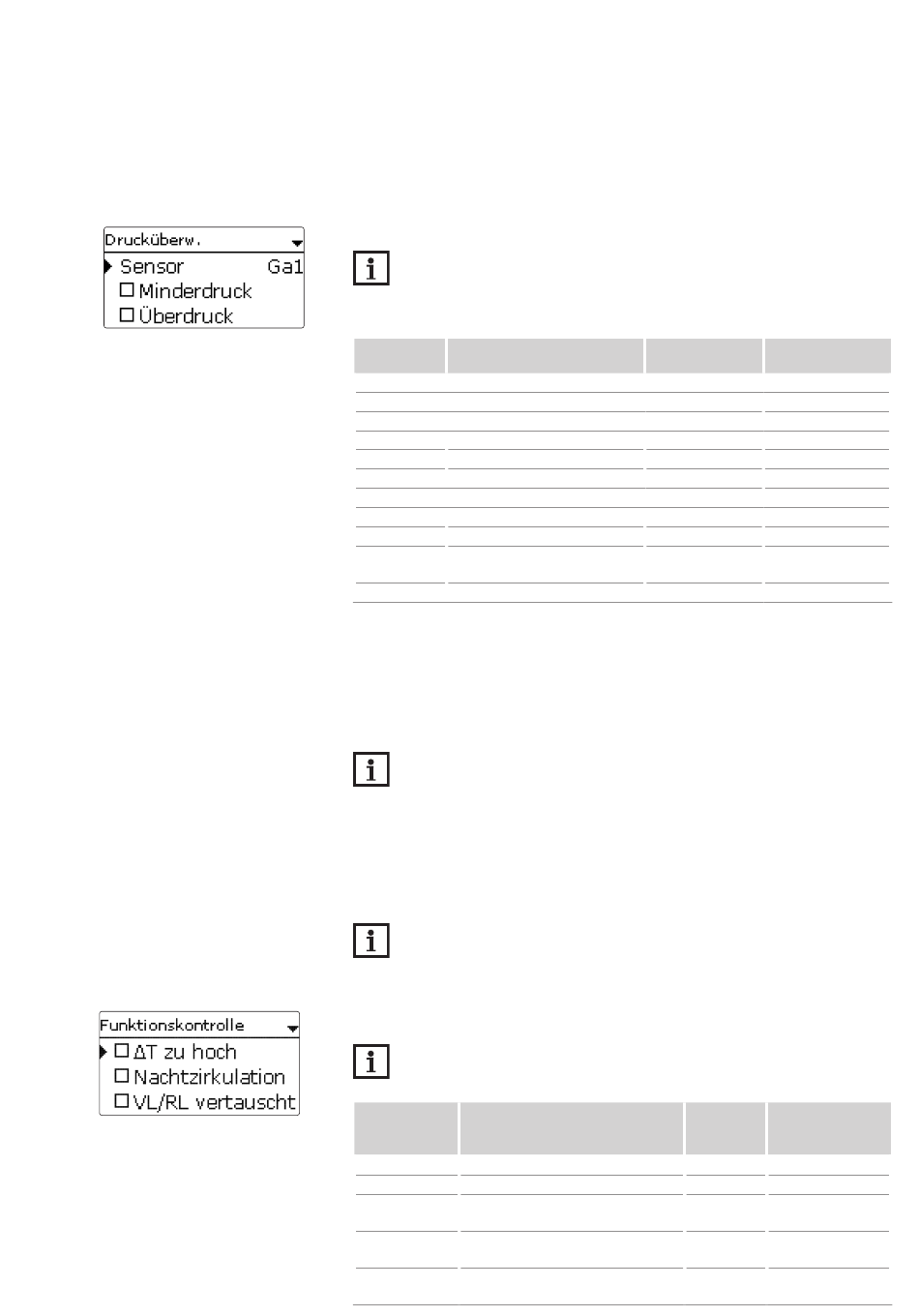

Solar / Wahlfunktionen / neue Funktion... / Drucküberw.
Einstellkanal Bedeutung
Sensor Zuweisung Drucksensor
Minderdruck Option Minderdrucküberwachung Ja, Nein
Ein Einschaltschwelle
Aus Ausschaltschwelle
Abschaltung Abschaltoption
Überdruck Option Überdrucküberwachung
Ein Einschaltschwelle
Aus Ausschaltschwelle
Abschaltung Abschaltoption
Funkt. Aktivierung / Deaktivierung
Sensor Zuweisung Schaltereingang
Diese Funktion dient dazu, Über- oder Minderdruckzustände in der Anlage zu erkennen und gege-
benenfalls betroffene Anlagenteile auszuschalten. So sollen Anlagenschäden vermieden werden.
Minderdruck
Wenn der Anlagendruck unter den einstellbaren Wert Ein sinkt, erscheint eine Fehlermeldung.
Ist für die Minderdrucküberwachung die Option Abschaltung aktiviert, wird im Fehlerfall
zusätzlich das solare System abgeschaltet.
Wenn der einstellbare Wert Aus erreicht oder überschritten wird, schaltet das System wieder ein.
HINWEIS:
Bei der Überwachungsfunktion Minderdruck ist Aus immer mindestens 0,1 bar höher
als Ein. Die jeweiligen Einstellbereiche passen sich dementsprechend an.
Überdruck
Wenn der Anlagendruck über den einstellbaren Wert Ein steigt, erscheint eine Fehlermeldung.
Ist für die Überdrucküberwachung die Option Abschaltung aktiviert, wird im Fehlerfall zusätz-
lich das solare System abgeschaltet.
Wenn der einstellbare Wert Aus erreicht oder unterschritten wird, schaltet das System wieder ein.
HINWEIS:
Bei der Überwachungsoption Überdruck ist Ein immer mindestens 0,1 bar höher als
Aus. Die jeweiligen Einstellbereiche passen sich dementsprechend an.
7.3

FUNKTIONSKONTROLLE

Solar / Funktionskontrolle
HINWEIS:
Das Menü Funktionskontrolle ist nur sichtbar, wenn der Installateur-Bedienercode
eingegeben wurde (siehe Seite 81).
Einstellkanal Bedeutung
DT zu hoch Option DT-Überwachung
Nachtzirkulation Option Überwachung Nachtzirkulation Ja, Nein
VL/RL vertauscht Option Überwachung VL / RL ver-
tauscht
Spmax Option Speichermaximaltemperaturü-
berwachung
Speicher Speicherauswahl
Einstellbe-
Werkseinstellung
reich / Auswahl
Ga1, Ga2 -
Nein
0,0 ... 9,7 bar 0,7 bar
0,1 ... 9,8 bar 1,0 bar
Ja, Nein Nein
Ja, Nein Nein
0,3 ... 10,0 bar 5,5 bar
0,2 ... 9,9 bar 5,0 bar
Ja, Nein Nein
Aktiviert, Deakti- Aktiviert
viert, Schalter
- -
Einstell-
bereich / Werkseinstellung
Auswahl
Ja, Nein Nein
Nein
Ja, Nein Nein
Ja, Nein Ja
systemab- systemabhängig
hängig
47
