Cosmo Multi 3 Montage- Und Bedienungsanleitung Seite 28

28
4. INBETRIEBNAHME
S1 S6
R1
R4
R2
R3; A
S2
S1 S6
R1
R2
R3; A
S2
R5
R4
S1 S6
R1; A R2; B
S2 S4
R3 R4 R5

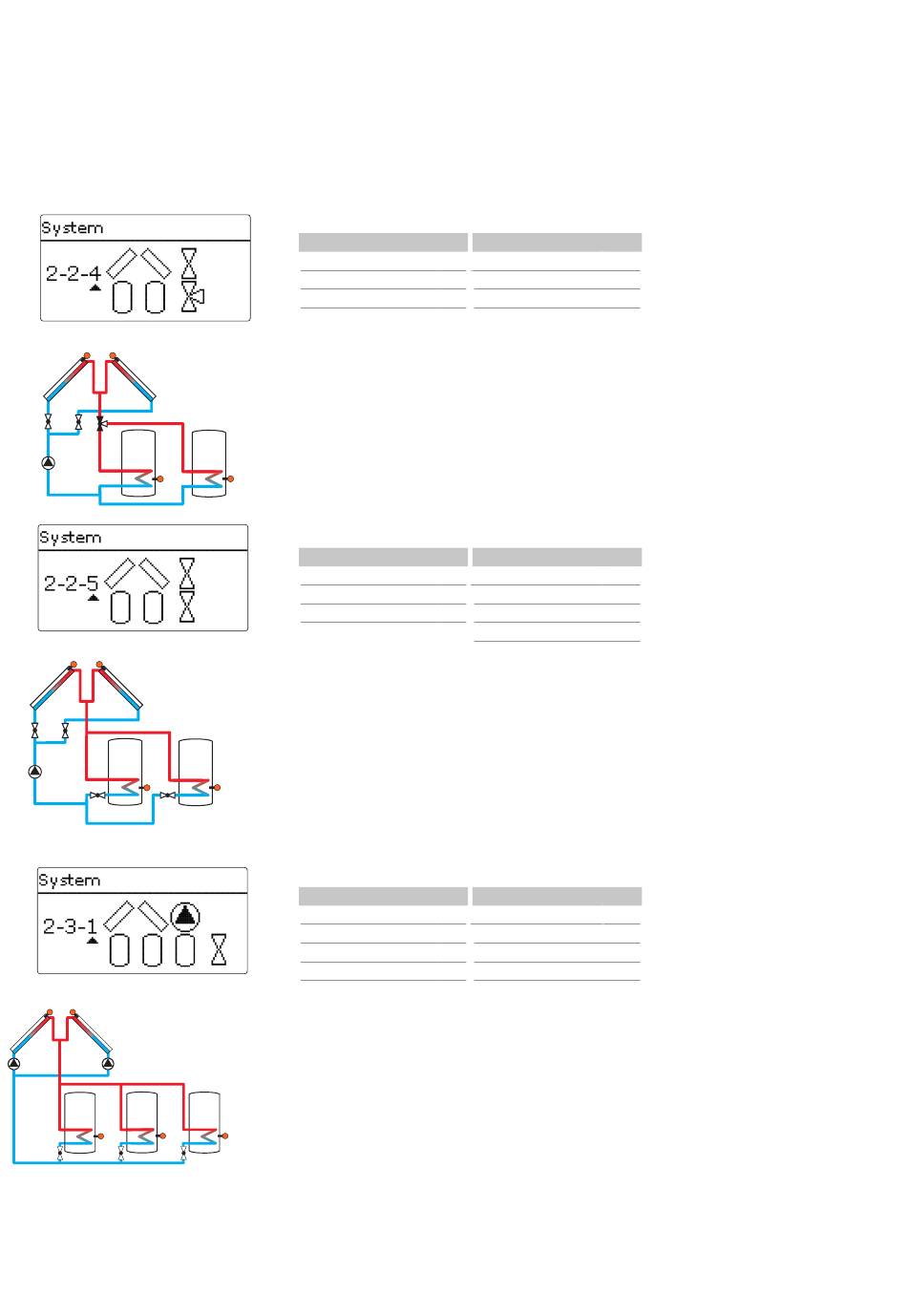

System 2.2.4
Sensoren
Kollektor 1
Speicher 1 unten
Speicher 2 unten
Kollektor 2
S4
System 2.2.5
Sensoren
Kollektor 1
Speicher 1 unten
Speicher 2 unten
Kollektor 2
S4
System 2.3.1
Sensoren
Kollektor 1
Speicher 1 unten
Speicher 2 unten
Speicher 3 unten
Kollektor 2
S5
Relais; PWM / 0-10 V
S1 2-WV Kollektor 1 R1
S2 2-WV Kollektor 2 R2
S4 Solarpumpe R3; A
S6 3-WV Speicher 2 R4
Relais; PWM / 0-10 V
S1 2-WV Kollektor 1 R1
S2 2-WV Kollektor 2 R2
S4 Solarpumpe R3; A
S6 2-WV Speicher 1 R4
2-WV Speicher 2 R5
Relais; PWM / 0-10 V
S1 Pumpe Kollektor 1 R1; A
S2 Pumpe Kollektor 2 R2; B
S4 2-WV Speicher 1 R3
S5 2-WV Speicher 2 R4
S6 2-WV Speicher 3 R5
