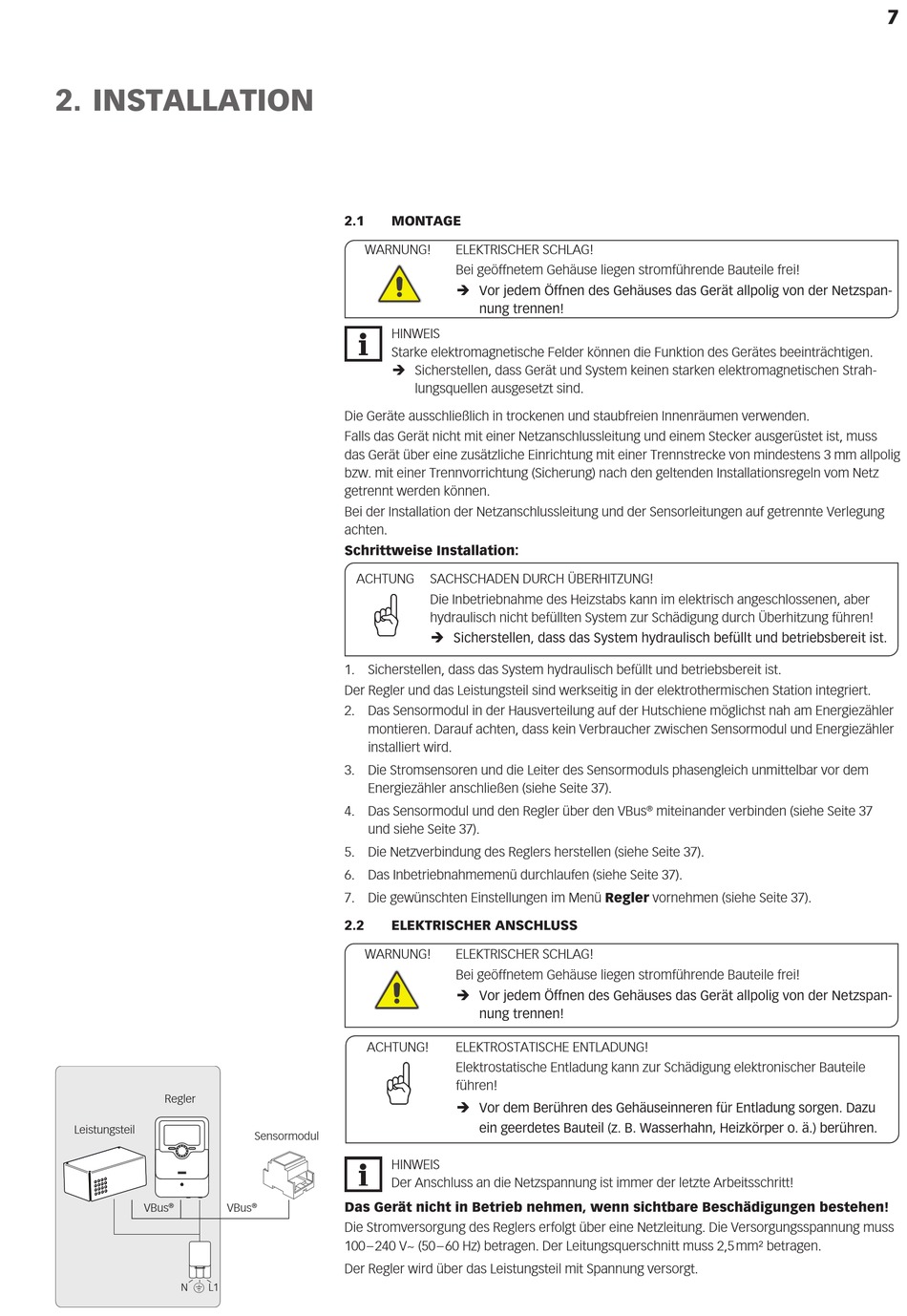

2. INSTALLATION
Regler
Leistungsteil
VBus
®
N ⏚ L1
2.1
MONTAGE
WARNUNG!
HINWEIS
Starke elektromagnetische Felder können die Funktion des Gerätes beeinträchtigen.
Î Sicherstellen, dass Gerät und System keinen starken elektromagnetischen Strah-
Die Geräte ausschließlich in trockenen und staubfreien Innenräumen verwenden.
Falls das Gerät nicht mit einer Netzanschlussleitung und einem Stecker ausgerüstet ist, muss
das Gerät über eine zusätzliche Einrichtung mit einer Trennstrecke von mindestens 3 mm allpolig
bzw. mit einer Trennvorrichtung (Sicherung) nach den geltenden Installationsregeln vom Netz
getrennt werden können.
Bei der Installation der Netzanschlussleitung und der Sensorleitungen auf getrennte Verlegung
achten.
Schrittweise Installation:
ACHTUNG
1. Sicherstellen, dass das System hydraulisch befüllt und betriebsbereit ist.
Der Regler und das Leistungsteil sind werkseitig in der elektrothermischen Station integriert.
2. Das Sensormodul in der Hausverteilung auf der Hutschiene möglichst nah am Energiezähler
montieren. Darauf achten, dass kein Verbraucher zwischen Sensormodul und Energiezähler
installiert wird.
3. Die Stromsensoren und die Leiter des Sensormoduls phasengleich unmittelbar vor dem
Energiezähler anschließen (siehe Seite 37).
4. Das Sensormodul und den Regler über den VBus
und siehe Seite 37).
5. Die Netzverbindung des Reglers herstellen (siehe Seite 37).
6. Das Inbetriebnahmemenü durchlaufen (siehe Seite 37).
7. Die gewünschten Einstellungen im Menü Regler vornehmen (siehe Seite 37).
2.2
ELEKTRISCHER ANSCHLUSS
WARNUNG!
ACHTUNG!
Sensormodul
HINWEIS
Der Anschluss an die Netzspannung ist immer der letzte Arbeitsschritt!
Das Gerät nicht in Betrieb nehmen, wenn sichtbare Beschädigungen bestehen!
VBus
®
Die Stromversorgung des Reglers erfolgt über eine Netzleitung. Die Versorgungsspannung muss
100 – 240 V~ (50 – 60 Hz) betragen. Der Leitungsquerschnitt muss 2,5 mm² betragen.
Der Regler wird über das Leistungsteil mit Spannung versorgt.
ELEKTRISCHER SCHLAG!
Bei geöffnetem Gehäuse liegen stromführende Bauteile frei!
Î Vor jedem Öffnen des Gehäuses das Gerät allpolig von der Netzspan-
nung trennen!
lungsquellen ausgesetzt sind.
SACHSCHADEN DURCH ÜBERHITZUNG!
Die Inbetriebnahme des Heizstabs kann im elektrisch angeschlossenen, aber
hydraulisch nicht befüllten System zur Schädigung durch Überhitzung führen!
Î Sicherstellen, dass das System hydraulisch befüllt und betriebsbereit ist.
ELEKTRISCHER SCHLAG!
Bei geöffnetem Gehäuse liegen stromführende Bauteile frei!
Î Vor jedem Öffnen des Gehäuses das Gerät allpolig von der Netzspan-
nung trennen!
ELEKTROSTATISCHE ENTLADUNG!
Elektrostatische Entladung kann zur Schädigung elektronischer Bauteile
führen!
Î Vor dem Berühren des Gehäuseinneren für Entladung sorgen. Dazu
ein geerdetes Bauteil (z. B. Wasserhahn, Heizkörper o. ä.) berühren.
miteinander verbinden (siehe Seite 37
®
7
