Cosmo Multi 3 Montage- Und Bedienungsanleitung Seite 26

26
4. INBETRIEBNAHME
S1
S2
R1; A R2; B
S1 S6
R1; A
R2; B
S1 S6
R1 R2
R3; A

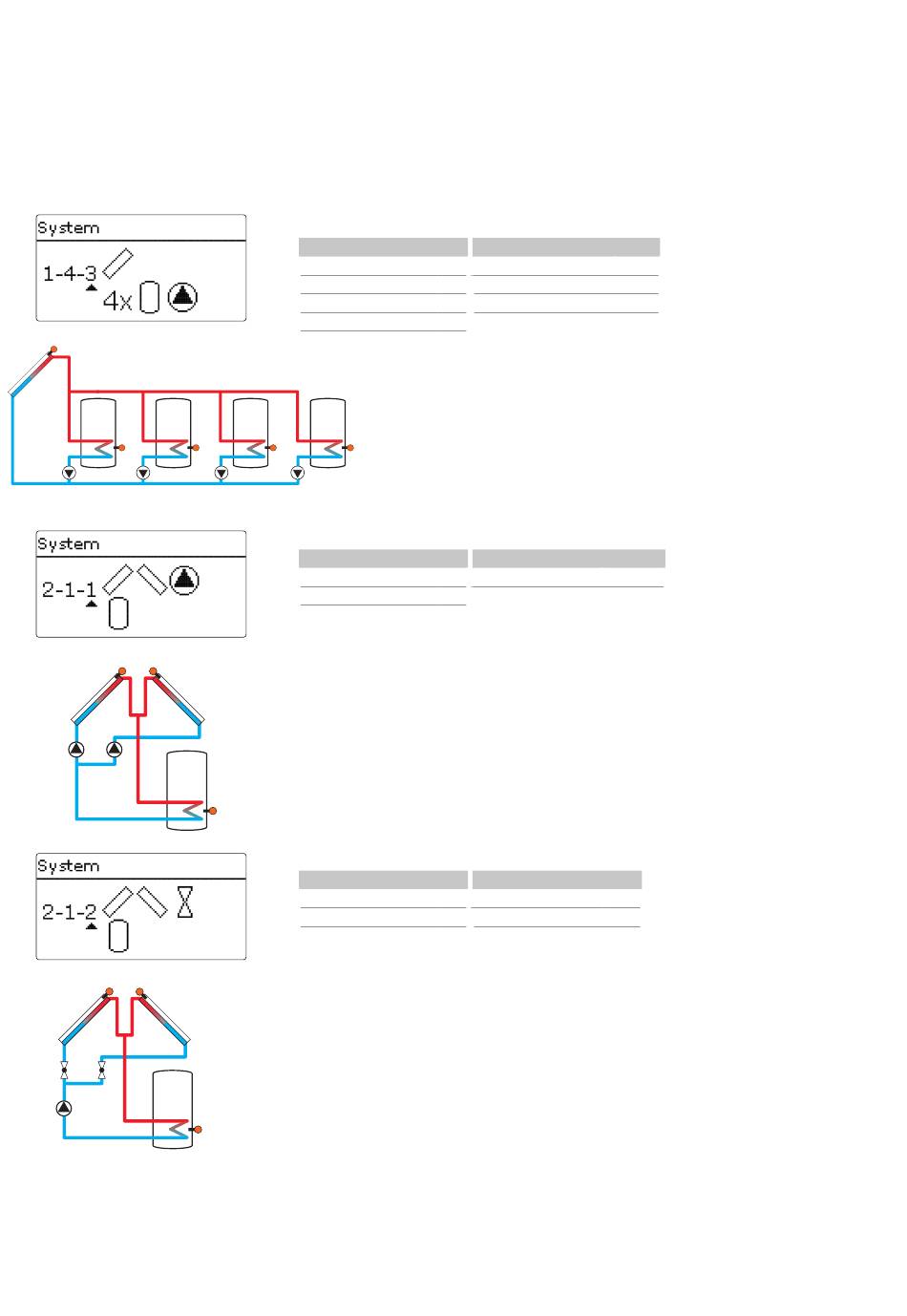

System 1.4.3
Sensoren
Kollektor 1
Speicher 1 unten
Speicher 2 unten
Speicher 3 unten
Speicher 4 unten
S4 S5 S6
R3 R4
System 2.1.1
Sensoren
Kollektor 1
Speicher unten
Kollektor 2
S2
System 2.1.2
Sensoren
Kollektor 1
Speicher unten
Kollektor 2
S2
Relais; PWM / 0-10 V
S1 Solarpumpe Speicher 1 R1; A
S2 Solarpumpe Speicher 2 R2; B
S4 Solarpumpe Speicher 3 R3
S5 Solarpumpe Speicher 4 R4
S6
Relais; PWM / 0-10 V
S1 Pumpe Kollektor 1 R1; A
S2 Pumpe Kollektor 2 R2; B
S6
Relais; PWM / 0-10 V
S1 2-WV Kollektor 1 R1
S2 2-WV Kollektor 2 R2
S6 Solarpumpe R3; A
