Sd-Karte; Aufzeichnung Starten - Cosmo Multi 3 Montage- Und Bedienungsanleitung

78

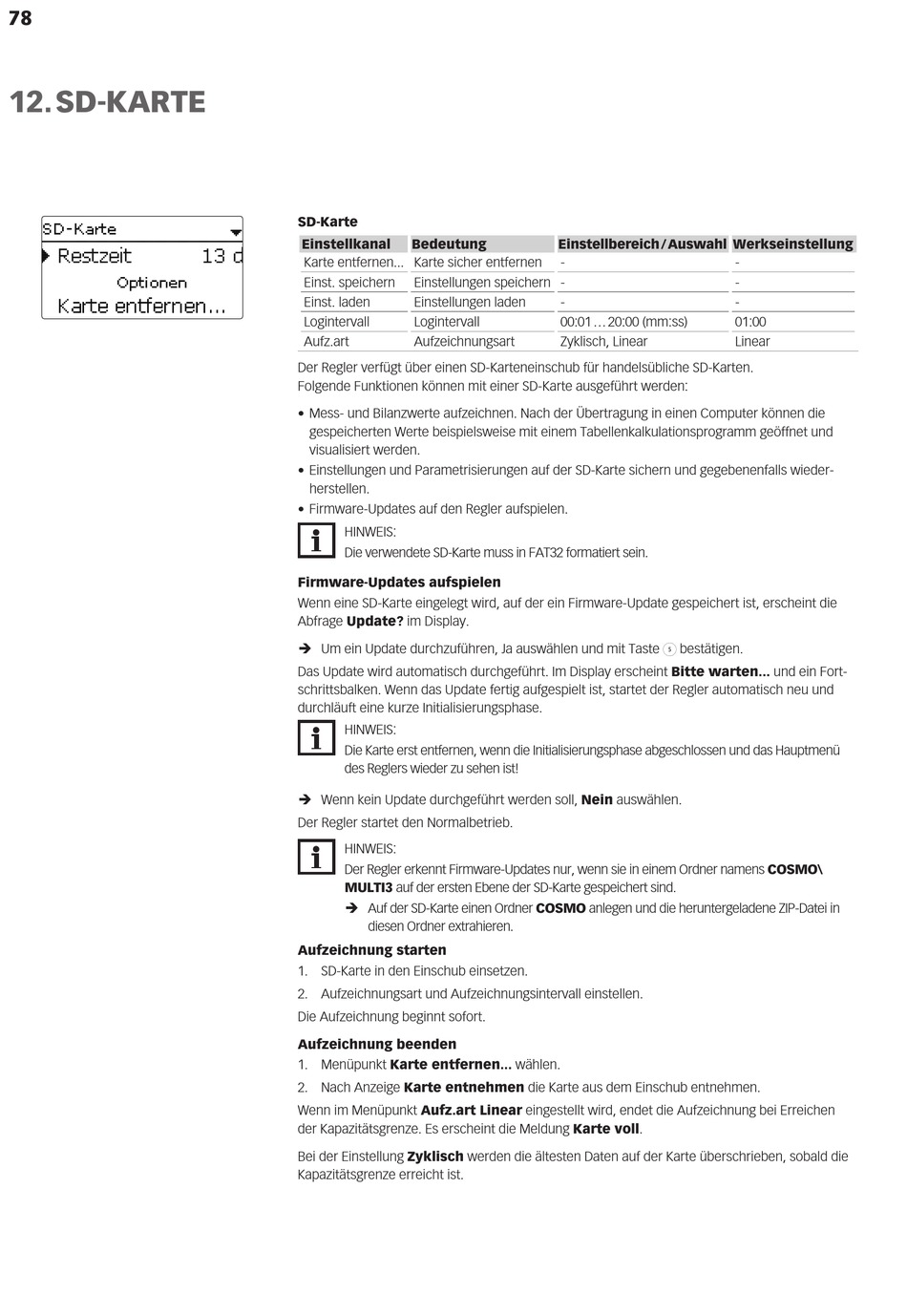

12. SD-KARTE

SD-Karte
Einstellkanal Bedeutung
Karte entfernen... Karte sicher entfernen
Einst. speichern Einstellungen speichern -
Einst. laden Einstellungen laden
Logintervall Logintervall
Aufz.art Aufzeichnungsart
Der Regler verfügt über einen SD-Karteneinschub für handelsübliche SD-Karten.
Folgende Funktionen können mit einer SD-Karte ausgeführt werden:
• Mess- und Bilanzwerte aufzeichnen. Nach der Übertragung in einen Computer können die
gespeicherten Werte beispielsweise mit einem Tabellenkalkulationsprogramm geöffnet und
visualisiert werden.
• Einstellungen und Parametrisierungen auf der SD-Karte sichern und gegebenenfalls wieder-
herstellen.
• Firmware-Updates auf den Regler aufspielen.
HINWEIS:
Die verwendete SD-Karte muss in FAT32 formatiert sein.
Firmware-Updates aufspielen
Wenn eine SD-Karte eingelegt wird, auf der ein Firmware-Update gespeichert ist, erscheint die
Abfrage Update? im Display.
Î Um ein Update durchzuführen, Ja auswählen und mit Taste ➄ bestätigen.
Das Update wird automatisch durchgeführt. Im Display erscheint Bitte warten... und ein Fort-
schrittsbalken. Wenn das Update fertig aufgespielt ist, startet der Regler automatisch neu und
durchläuft eine kurze Initialisierungsphase.
HINWEIS:
Die Karte erst entfernen, wenn die Initialisierungsphase abgeschlossen und das Hauptmenü
des Reglers wieder zu sehen ist!
Î Wenn kein Update durchgeführt werden soll, Nein auswählen.
Der Regler startet den Normalbetrieb.
HINWEIS:
Der Regler erkennt Firmware-Updates nur, wenn sie in einem Ordner namens COSMO\
MULTI3 auf der ersten Ebene der SD-Karte gespeichert sind.
Î Auf der SD-Karte einen Ordner COSMO anlegen und die heruntergeladene ZIP-Datei in
diesen Ordner extrahieren.

Aufzeichnung starten

1. SD-Karte in den Einschub einsetzen.
2. Aufzeichnungsart und Aufzeichnungsintervall einstellen.
Die Aufzeichnung beginnt sofort.
Aufzeichnung beenden
1. Menüpunkt Karte entfernen... wählen.
2. Nach Anzeige Karte entnehmen die Karte aus dem Einschub entnehmen.
Wenn im Menüpunkt Aufz.art Linear eingestellt wird, endet die Aufzeichnung bei Erreichen
der Kapazitätsgrenze. Es erscheint die Meldung Karte voll.
Bei der Einstellung Zyklisch werden die ältesten Daten auf der Karte überschrieben, sobald die
Kapazitätsgrenze erreicht ist.
Einstellbereich / Auswahl Werkseinstellung
-
-
00:01 ... 20:00 (mm:ss)
Zyklisch, Linear
-
-
-
01:00
Linear
