Cosmo Multi 3 Montage- Und Bedienungsanleitung Seite 72

72
9. HEIZUNG
Sen. Quelle
Sen. Senke
Sen. Vol.
(optional)
Temp.sensor
Wenn die Temperatur am ausgewählten Temperatursensor den eingestellten Wert für die
Brauchwassermaximaltemperatur überschreitet, wird die Drehzahl um den Wert Schrittweite
abgesenkt. Das Intervall bis zur nächsten Messung und Anpassung kann mit dem Parameter
Verzögerung eingestellt werden.
Wenn nach Ablauf der Verzögerungszeit die Brauchwassermaximaltemperatur nicht erreicht
wird, wird die Drehzahl um den Wert Schrittweite angehoben. Innerhalb der Hysterese wird
keine Anpassung der Drehzahl vorgenommen.
Wird die DT-Funktion aktiviert, wird die Pumpe nur aktiv, wenn DTEin überschritten ist, und
wieder ausgeschaltet, wenn DTAus unterschritten wird.
Wenn die Option Ventil aktiviert ist, wird der ausgewählte Ausgang immer aktiviert, wenn die
Pumpe aktiv ist.

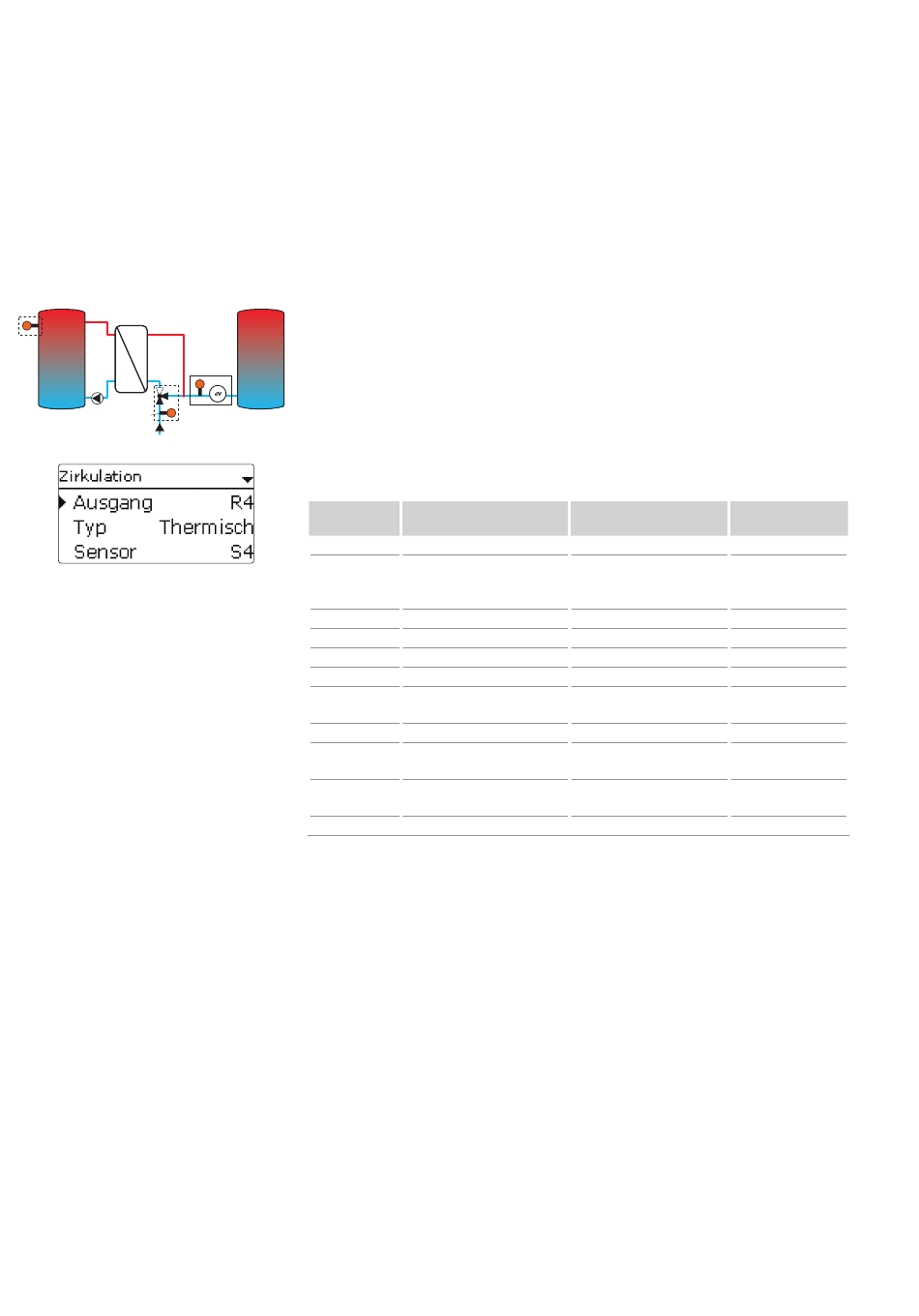

Zirkulation
Heizung / Wahlfunktionen / neue Funktion... / Zirkulation
Einstellkanal Bedeutung
Ausgang Ausgangsauswahl
Typ Variante
Sensor Zuweisung Sensor Zirkulation systemabhängig
TEin Einschalttemperatur
TAus Ausschalttemperatur
Timer Timer-Funktion
Verzög. Einschaltverzögerung bei
Anforderung
Laufzeit Laufzeit Zirkulationspumpe
Pausenzeit Pausenzeit Zirkulationspum-
pe
Funkt. Aktivierung / Deaktivierung
Sensor Zuweisung Schaltereingang
Die Zirkulationsfunktion dient zur Regelung und Ansteuerung einer Zirkulationspumpe.
Für die Ansteuerungslogik stehen 5 Varianten zur Verfügung:
• Thermisch
• Timer
• Thermisch + Timer
• Anforderung
• Anforderung + Timer
Thermisch
Die Temperatur am ausgewählten Sensor wird überwacht. Der zugewiesene Ausgang wird ein-
geschaltet, wenn die eingestellte Einschalttemperatur unterschritten wird. Wird die Ausschalt-
temperatur überschritten, wird der Ausgang ausgeschaltet.
Timer
Der Ausgang wird innerhalb der eingestellten Zeitfenster eingeschaltet, außerhalb wird er ausge-
schaltet.
Thermisch + Timer
Der Ausgang wird eingeschaltet, wenn die Einschaltbedingungen beider oben genannter Varian-
ten erfüllt sind.
Anforderung
Der zugewiesene Strömungsschalter wird auf Durchgang überwacht. Wird ein Durchgang am
Strömungsschalter festgestellt, wird der Ausgang für die eingestellte Laufzeit eingeschaltet.
Nach Ablauf der Laufzeit wird der Ausgang wieder ausgeschaltet. Während der eingestellten
Pausenzeit bleibt der Ausgang ausgeschaltet, auch wenn ein Durchgang am zugewiesenen
Sensor festgestellt wird.
Einstellbereich / Aus-
Werkseinstellung
wahl
systemabhängig systemabhängig
Anforderung, Thermisch, Thermisch
Timer, Therm.+Timer,
Anford.+Timer
systemabhängig
10 ... 59 °C 40 °C
11 ... 60 °C 45 °C
Ja, Nein Nein
0 ... 3 s 0 s
01:00 ... 15:00 min 03:00 min
10 ... 60 min 30 min
Aktiviert, Deaktiviert, Aktiviert
Schalter
- -
