Typ Kollektorkühlung - Cosmo Multi 3 Montage- Und Bedienungsanleitung

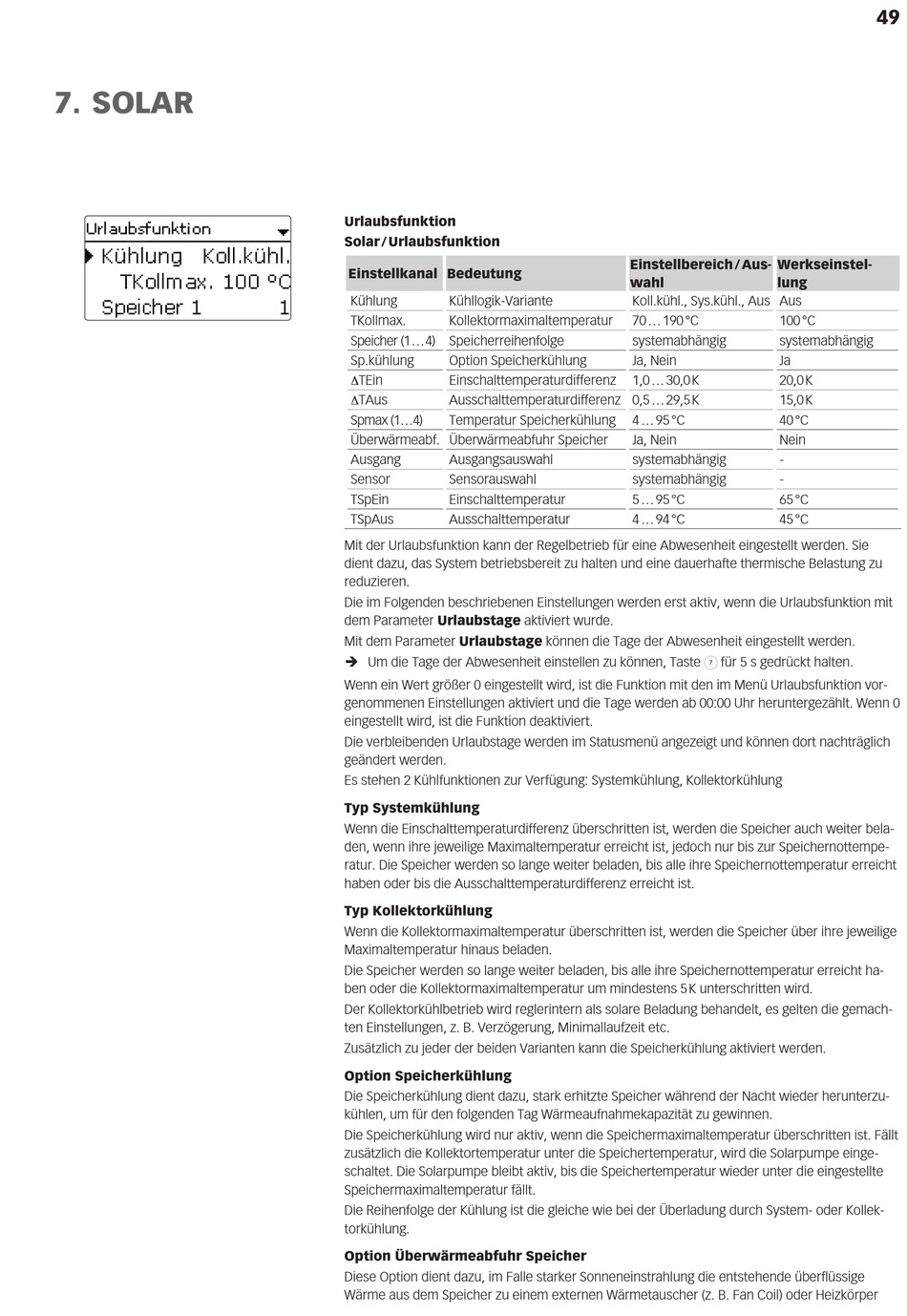

7. SOLAR
Urlaubsfunktion
Solar / Urlaubsfunktion
Einstellkanal Bedeutung
Kühlung Kühllogik-Variante
TKollmax. Kollektormaximaltemperatur
Speicher (1 ... 4) Speicherreihenfolge
Sp.kühlung Option Speicherkühlung
Einschalttemperaturdifferenz
DTEin
Ausschalttemperaturdifferenz 0,5 ... 29,5 K
DTAus
Spmax (1...4) Temperatur Speicherkühlung
Überwärmeabf. Überwärmeabfuhr Speicher
Ausgang Ausgangsauswahl
Sensor Sensorauswahl
TSpEin Einschalttemperatur
TSpAus Ausschalttemperatur
Mit der Urlaubsfunktion kann der Regelbetrieb für eine Abwesenheit eingestellt werden. Sie
dient dazu, das System betriebsbereit zu halten und eine dauerhafte thermische Belastung zu
reduzieren.
Die im Folgenden beschriebenen Einstellungen werden erst aktiv, wenn die Urlaubsfunktion mit
dem Parameter Urlaubstage aktiviert wurde.
Mit dem Parameter Urlaubstage können die Tage der Abwesenheit eingestellt werden.
Î Um die Tage der Abwesenheit einstellen zu können, Taste ➆ für 5 s gedrückt halten.
Wenn ein Wert größer 0 eingestellt wird, ist die Funktion mit den im Menü Urlaubsfunktion vor-
genommenen Einstellungen aktiviert und die Tage werden ab 00:00 Uhr heruntergezählt. Wenn 0
eingestellt wird, ist die Funktion deaktiviert.
Die verbleibenden Urlaubstage werden im Statusmenü angezeigt und können dort nachträglich
geändert werden.
Es stehen 2 Kühlfunktionen zur Verfügung: Systemkühlung, Kollektorkühlung
Typ Systemkühlung
Wenn die Einschalttemperaturdifferenz überschritten ist, werden die Speicher auch weiter bela-
den, wenn ihre jeweilige Maximaltemperatur erreicht ist, jedoch nur bis zur Speichernottempe-
ratur. Die Speicher werden so lange weiter beladen, bis alle ihre Speichernottemperatur erreicht
haben oder bis die Ausschalttemperaturdifferenz erreicht ist.
Typ Kollektorkühlung
Wenn die Kollektormaximaltemperatur überschritten ist, werden die Speicher über ihre jeweilige
Maximaltemperatur hinaus beladen.
Die Speicher werden so lange weiter beladen, bis alle ihre Speichernottemperatur erreicht ha-
ben oder die Kollektormaximaltemperatur um mindestens 5 K unterschritten wird.
Der Kollektorkühlbetrieb wird reglerintern als solare Beladung behandelt, es gelten die gemach-
ten Einstellungen, z. B. Verzögerung, Minimallaufzeit etc.
Zusätzlich zu jeder der beiden Varianten kann die Speicherkühlung aktiviert werden.
Option Speicherkühlung
Die Speicherkühlung dient dazu, stark erhitzte Speicher während der Nacht wieder herunterzu-
kühlen, um für den folgenden Tag Wärmeaufnahmekapazität zu gewinnen.
Die Speicherkühlung wird nur aktiv, wenn die Speichermaximaltemperatur überschritten ist. Fällt
zusätzlich die Kollektortemperatur unter die Speichertemperatur, wird die Solarpumpe einge-
schaltet. Die Solarpumpe bleibt aktiv, bis die Speichertemperatur wieder unter die eingestellte
Speichermaximaltemperatur fällt.
Die Reihenfolge der Kühlung ist die gleiche wie bei der Überladung durch System- oder Kollek-
torkühlung.
Option Überwärmeabfuhr Speicher
Diese Option dient dazu, im Falle starker Sonneneinstrahlung die entstehende überflüssige
Wärme aus dem Speicher zu einem externen Wärmetauscher (z. B. Fan Coil) oder Heizkörper
Einstellbereich / Aus- Werkseinstel-
wahl lung
Koll.kühl., Sys.kühl., Aus Aus
70 ... 190 °C 100 °C
systemabhängig systemabhängig
Ja, Nein Ja
1,0 ... 30,0 K 20,0 K
15,0 K
4 ... 95 °C 40 °C
Ja, Nein Nein
systemabhängig -
systemabhängig -
5 ... 95 °C 65 °C
4 ... 94 °C 45 °C
49
