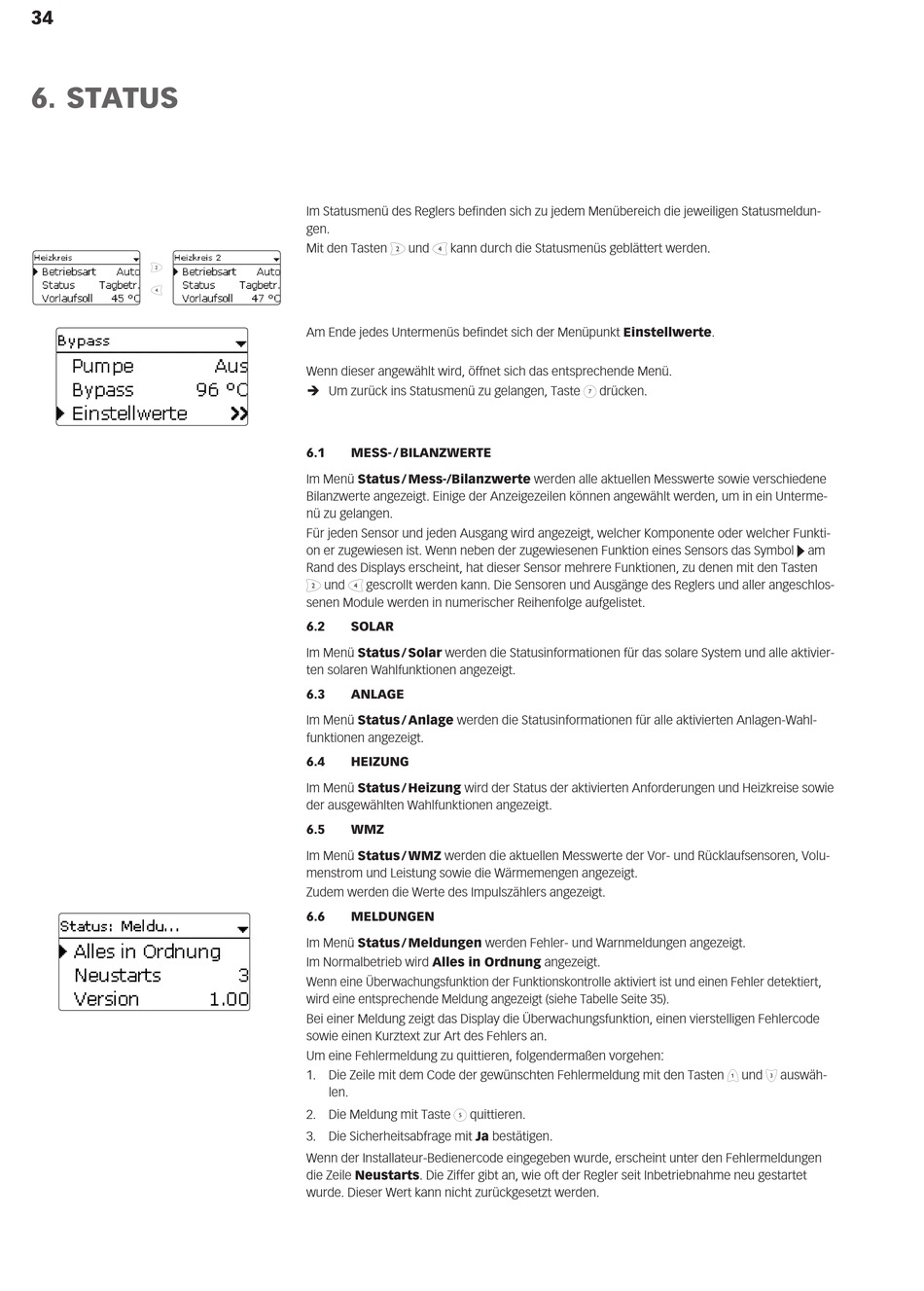

6. STATUS

❷
❹
Im Statusmenü des Reglers befinden sich zu jedem Menübereich die jeweiligen Statusmeldun-
gen.
Mit den Tasten ❷ und ❹ kann durch die Statusmenüs geblättert werden.
Am Ende jedes Untermenüs befindet sich der Menüpunkt Einstellwerte.
Wenn dieser angewählt wird, öffnet sich das entsprechende Menü.
Î Um zurück ins Statusmenü zu gelangen, Taste ➆ drücken.
6.1

MESS- / BILANZWERTE

Im Menü Status / Mess-/Bilanzwerte werden alle aktuellen Messwerte sowie verschiedene
Bilanzwerte angezeigt. Einige der Anzeigezeilen können angewählt werden, um in ein Unterme-
nü zu gelangen.
Für jeden Sensor und jeden Ausgang wird angezeigt, welcher Komponente oder welcher Funkti-
on er zugewiesen ist. Wenn neben der zugewiesenen Funktion eines Sensors das Symbol ▶ am
Rand des Displays erscheint, hat dieser Sensor mehrere Funktionen, zu denen mit den Tasten
❷ und ❹ gescrollt werden kann. Die Sensoren und Ausgänge des Reglers und aller angeschlos-
senen Module werden in numerischer Reihenfolge aufgelistet.
6.2

SOLAR

Im Menü Status / Solar werden die Statusinformationen für das solare System und alle aktivier-
ten solaren Wahlfunktionen angezeigt.
6.3

ANLAGE

Im Menü Status / Anlage werden die Statusinformationen für alle aktivierten Anlagen-Wahl-
funktionen angezeigt.
6.4

HEIZUNG

Im Menü Status / Heizung wird der Status der aktivierten Anforderungen und Heizkreise sowie
der ausgewählten Wahlfunktionen angezeigt.
6.5

WMZ

Im Menü Status / WMZ werden die aktuellen Messwerte der Vor- und Rücklaufsensoren, Volu-
menstrom und Leistung sowie die Wärmemengen angezeigt.
Zudem werden die Werte des Impulszählers angezeigt.
6.6

MELDUNGEN

Im Menü Status / Meldungen werden Fehler- und Warnmeldungen angezeigt.
Im Normalbetrieb wird Alles in Ordnung angezeigt.
Wenn eine Überwachungsfunktion der Funktionskontrolle aktiviert ist und einen Fehler detektiert,
wird eine entsprechende Meldung angezeigt (siehe Tabelle Seite 35).
Bei einer Meldung zeigt das Display die Überwachungsfunktion, einen vierstelligen Fehlercode
sowie einen Kurztext zur Art des Fehlers an.
Um eine Fehlermeldung zu quittieren, folgendermaßen vorgehen:
1. Die Zeile mit dem Code der gewünschten Fehlermeldung mit den Tasten ❶ und ❸ auswäh-
len.
2. Die Meldung mit Taste ➄ quittieren.
3. Die Sicherheitsabfrage mit Ja bestätigen.
Wenn der Installateur-Bedienercode eingegeben wurde, erscheint unter den Fehlermeldungen
die Zeile Neustarts. Die Ziffer gibt an, wie oft der Regler seit Inbetriebnahme neu gestartet
wurde. Dieser Wert kann nicht zurückgesetzt werden.
