4

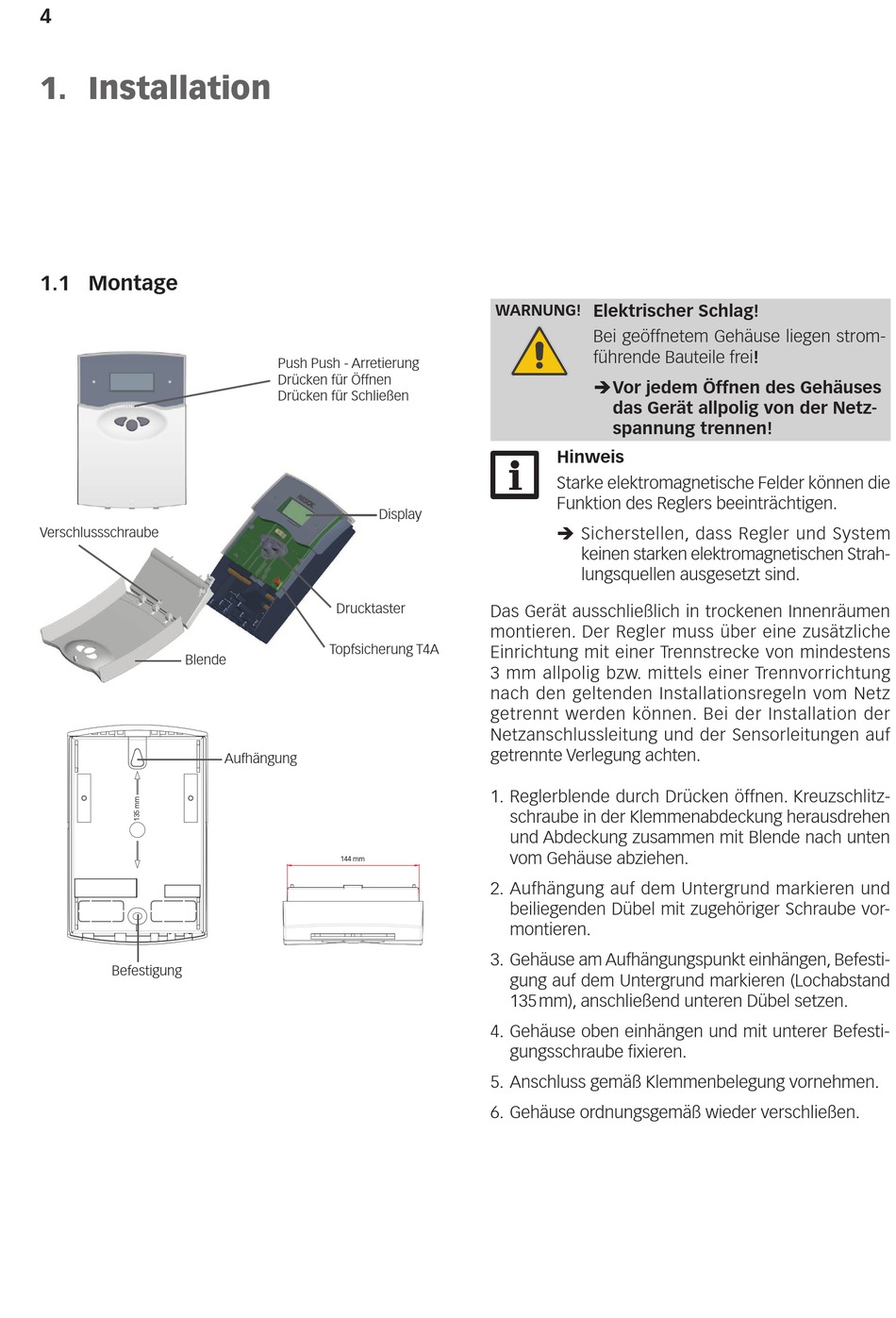

1. Installation
1.1 Montage
Verschlussschraube
Blende
Befestigung
Push Push - Arretierung
Drücken für Öffnen
Drücken für Schließen
Display
Drucktaster
Topfsicherung T4A
Aufhängung
144 mm
Elektrischer Schlag!
WARNUNG!
Bei geöffnetem Gehäuse liegen strom-
führende Bauteile frei!
ÎVor jedem Öffnen des Gehäuses
das Gerät allpolig von der Netz-
spannung trennen!
Hinweis
Starke elektromagnetische Felder können die
Funktion des Reglers beeinträchtigen.
Î Sicherstellen, dass Regler und System
keinen starken elektromagnetischen Strah-
lungsquellen ausgesetzt sind.
Das Gerät ausschließlich in trockenen Innenräumen
montieren. Der Regler muss über eine zusätzliche
Einrichtung mit einer Trennstrecke von mindestens
3 mm allpolig bzw. mittels einer Trennvorrichtung
nach den geltenden Installationsregeln vom Netz
ge trennt werden können. Bei der Installation der
Netz anschlussleitung und der Sensorleitungen auf
getrennte Verlegung achten.
1. Reglerblende durch Drücken öffnen. Kreuzschlitz-
schraube in der Klemmenabdeckung herausdrehen
und Abdeckung zusammen mit Blende nach unten
vom Gehäuse abziehen.
2. Aufhängung auf dem Untergrund markieren und
beiliegenden Dübel mit zugehöriger Schraube vor-
montieren.
3. Gehäuse am Aufhängungspunkt einhängen, Befesti-
gung auf dem Untergrund markieren (Lochabstand
135 mm), anschließend unteren Dübel setzen.
4. Gehäuse oben einhängen und mit unterer Befesti-
gungsschraube fixieren.
5. Anschluss gemäß Klemmenbelegung vornehmen.
6. Gehäuse ordnungsgemäß wieder verschließen.
