82

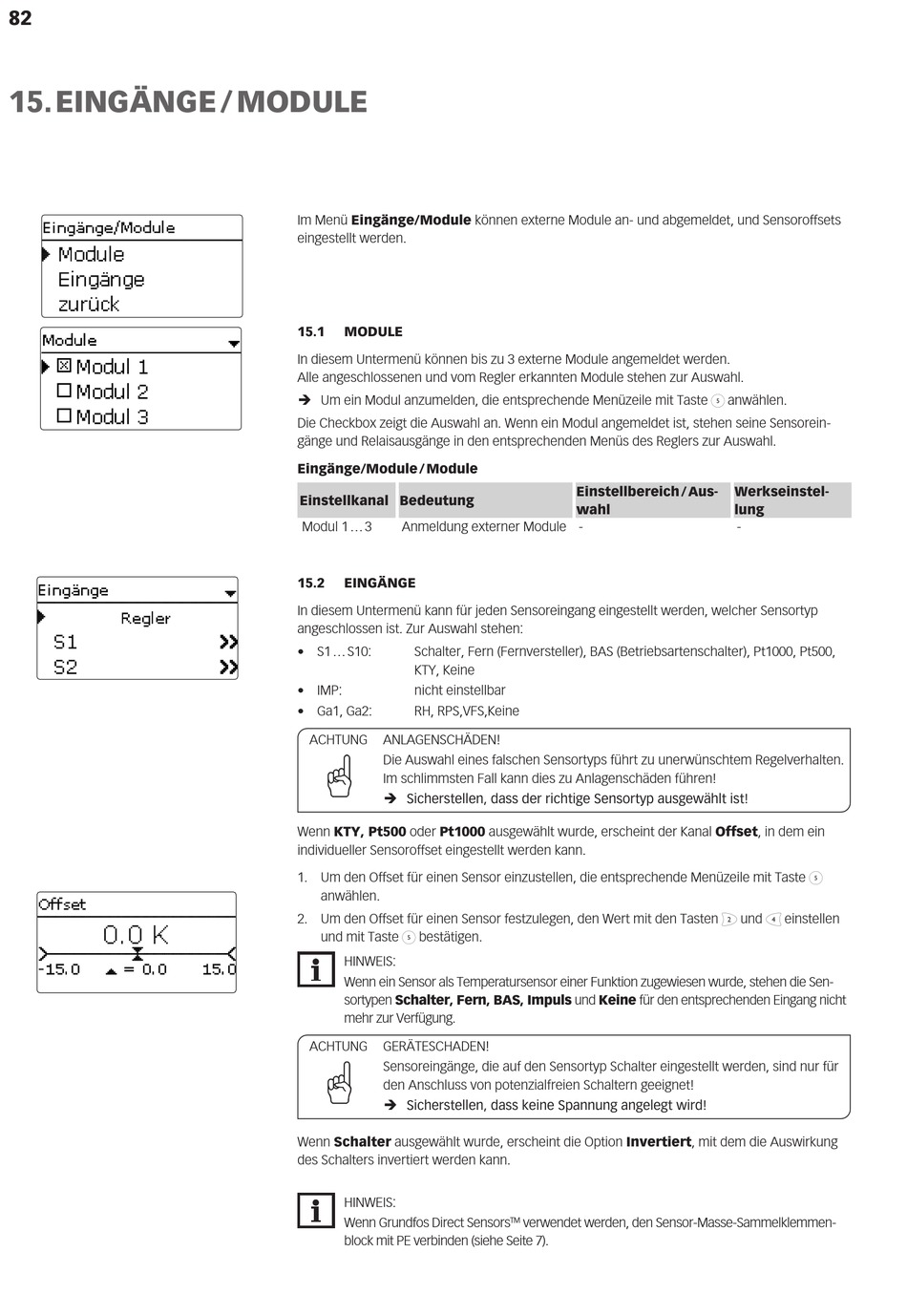

15. EINGÄNGE / MODULE
Im Menü Eingänge/Module können externe Module an- und abgemeldet, und Sensoroffsets
eingestellt werden.
15.1
MODULE
In diesem Untermenü können bis zu 3 externe Module angemeldet werden.
Alle angeschlossenen und vom Regler erkannten Module stehen zur Auswahl.
Î Um ein Modul anzumelden, die entsprechende Menüzeile mit Taste ➄ anwählen.
Die Checkbox zeigt die Auswahl an. Wenn ein Modul angemeldet ist, stehen seine Sensorein-
gänge und Relaisausgänge in den entsprechenden Menüs des Reglers zur Auswahl.
Eingänge/Module / Module
Einstellkanal Bedeutung
Modul 1 ... 3
Anmeldung externer Module -
15.2
EINGÄNGE
In diesem Untermenü kann für jeden Sensoreingang eingestellt werden, welcher Sensortyp
angeschlossen ist. Zur Auswahl stehen:
• S1 ... S10:
Schalter, Fern (Fernversteller), BAS (Betriebsartenschalter), Pt1000, Pt500,
KTY, Keine
• IMP:
nicht einstellbar
• Ga1, Ga2:
RH, RPS,VFS,Keine
ACHTUNG
ANLAGENSCHÄDEN!
Die Auswahl eines falschen Sensortyps führt zu unerwünschtem Regelverhalten.
Im schlimmsten Fall kann dies zu Anlagenschäden führen!
Î Sicherstellen, dass der richtige Sensortyp ausgewählt ist!
Wenn KTY, Pt500 oder Pt1000 ausgewählt wurde, erscheint der Kanal Offset, in dem ein
individueller Sensoroffset eingestellt werden kann.
1. Um den Offset für einen Sensor einzustellen, die entsprechende Menüzeile mit Taste ➄
anwählen.
2. Um den Offset für einen Sensor festzulegen, den Wert mit den Tasten ❷ und ❹ einstellen
und mit Taste ➄ bestätigen.
HINWEIS:
Wenn ein Sensor als Temperatursensor einer Funktion zugewiesen wurde, stehen die Sen-
sortypen Schalter, Fern, BAS, Impuls und Keine für den entsprechenden Eingang nicht
mehr zur Verfügung.
ACHTUNG
GERÄTESCHADEN!
Sensoreingänge, die auf den Sensortyp Schalter eingestellt werden, sind nur für
den Anschluss von potenzialfreien Schaltern geeignet!
Î Sicherstellen, dass keine Spannung angelegt wird!
Wenn Schalter ausgewählt wurde, erscheint die Option Invertiert, mit dem die Auswirkung
des Schalters invertiert werden kann.
HINWEIS:
Wenn Grundfos Direct Sensors
block mit PE verbinden (siehe Seite 7).
Einstellbereich / Aus-
wahl
verwendet werden, den Sensor-Masse-Sammelklemmen-
TM
Werkseinstel-
lung
-
