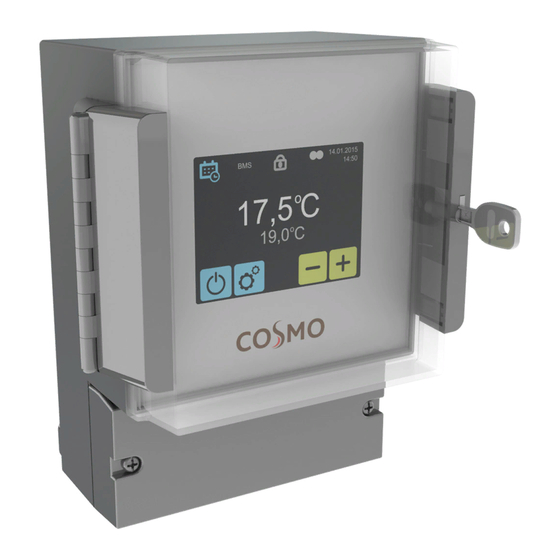

Inhaltszusammenfassung für Cosmo SMART CONTROL CVSC65TF

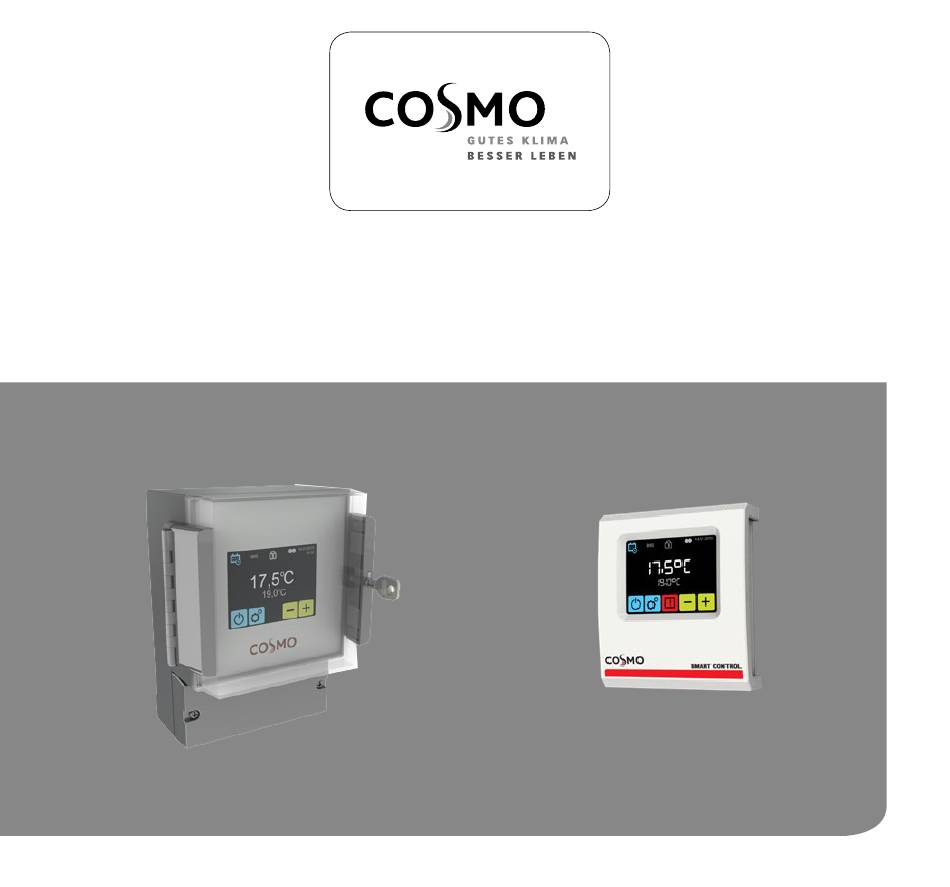

- Seite 1 S M A R T C O N T R O L C V S C 6 5 T F C V S C 2 0...
-
Seite 2: Inhaltsverzeichnis
I N H A LT S V E R Z E I C H N I S : 1. Allgemeine Informationen ....3 2. Technische Daten ........3 3. Navigation ..........4 4. Montage ............. 4 5. Elektrsiche Schaltschemen ....6 6. -
Seite 3: Allgemeine Informationen
Das Smart Control ist ein intelligenter Regler mit Wochenprogramm der sich zu den bedingungen im Objekt automatisch anpasst. Mit unserer intelligenten SMART CONTROL Steuerung können Sie alle COSMO Geräte integrieren und deren Betrieb mit nur einem Controller steuern. Schneller Zugriff auf Gerätebe- triebsparameter, wöchentliche Einstellung, intuitive... - Seite 4 GLT/BUS Netz als das letzte Gerät eingestellt wurde, sollte man den Schalter SW1 in die Position T120 einstellen. Falls das Steuerung SMART CONTROL CVSC65TF in dem GLT/BUS Netz als das letzte Gerät eingestellt wurde, sollte man dem 120ohm (im Set enthalten) Widerstand zwischen A-B Anschlüsse in das GLT/BUS...
- Seite 5 C V S C 6 5 T F C V S C 2 0 RESET SCVM GLT/BUS max. 50 m SMART CONTROL...
-
Seite 6: Elektrsiche Schaltschemen
5 . E L E K T R S I C H E S C H A LT S C H E M E N Mehrere SCVM (als Luftschleier oder Lufterhitzer) mit externen Temperaturfühlern für lokale Arbeitsweise EC-Motor EC-Motor Luftschleier MONO Integriertes Verbindungsmodul Verbindungsbox Verbindungsbox... - Seite 7 5 . E L E K T R S I C H E S C H A LT S C H E M E N Zwei SCVM mit externen Temperaturfühlern für lokale Arbeitsweise EC-Motor EC-Motor Verbindungsbox Verbindungsbox SCVM SCVM Smart Control Smart Control Verbindungsmodul Verbindungsmodul...
- Seite 8 5 . E L E K T R S I C H E S C H A LT S C H E M E N Zwei SCVM (als Einzelgerät und Lufterhitzer Gruppe in Verbindung mit einem Signalverteiler) mit externen Temperaturfühlern für lokale Arbeitsweise EC-Motor EC-Motor EC-Motor...
-
Seite 9: Erste Inbetriebnahme
6. ERSTE INBETRIEBNAHME Sprache Datum August Einstellung des Datums ausgewählte Sprache SMART CONTROL... - Seite 10 ERSTE INBETRIEBNAHME Uhrzeit Geräte 13PM Einstellung der Uhrzeit Es soll nachgeprüft werden, ob alle Geräte gefunden wurden. Wenn nicht, prüfe: die Anschlussrichtigkeit des Kommunikationssignals A-A,B-B, die Stromversorgung des Gerätes, die Richtigkeit der Adresseinstellung, jedes Gerät Geräte soll eine andere Adresse eingestellt haben, ob beim letzten Gerät befindet sich DIPSWITCH SW2 in der Position T120 Neu angeschlossene Geräte werden ermittelt...
- Seite 11 12:55PM 12:55PM Falls die Raumtemperatur nicht angezeigt wird (--) bei Einstellung der Solltemperatur dem Smart Control mit IP65 überprüfen Sie, ob der externe TV-Temperaturfühler mit dem SCVM VERBINDUNGSMODUL verbunden ist. Stellen Sie die individuelle Adresse für jedes Gerät im CVSCVM VERBINDUNGSMODUL ein. CVSCVM VERBINDUNGSMODUL SMART CONTROL...
-
Seite 12: Hauptbildschirm
7. HAUPTBILDSCHIRM HAUPTMENÜ Langer Tastendruck GLT/BUS 12:55PM Haupteinstellungen 4:05PM langer Tastendruck Einschalten/ Ausschalten der Steuerung langer Tastendruck Hauptmenü kurzer Tastendruck Gerätemenü Um in Menü- Einstellungen überzugehen muss Störung - Alarm mann das Passwort eingeben (Passwort: 2014) Einstellung der Solltemperatur Raum-Frost-Schutz Einstellung der Uhrzeit (Antifreeze) -
Seite 13: Uhrzeit
DATUM UHRZEIT Datum Uhrzeit 13PM August Einstellung des Datums Einstellung der Uhrzeit SMART CONTROL... -
Seite 14: Kalender
KALENDER Beispiel, Sie stellen eine Solltemperatur die von Es können für jeden Tag bis zu 20 Aufgaben in EIN/AUS 7:00 bis 16:00 Uhr (4PM) die Gerate steuern soll. So Funktion festgelegt werden. müssen sie eine Aufgabe die, die um 7:00 anfangt Die Uhrzeit der neuen Aufgabe ist gleichzeitig die Been- einstellen und dort die soll Temperatur einstellen digung der vorherigen Aufgabe. - Seite 15 ÜBERGANG ZUR NÄCHSTEN AUFGABE. DAS SYSTEM WIRD MIT GEWÜNSCHTEN Kalender EINSTELLUNGEN BETRIEBEN - BIS ZUR EINSTELLUNG Einstellung COSMO PLUS 1200 DER NÄCHSTEN AUFGABE CPLUS 1200 – zusätzliche Einstellungen des Plus 1200 Für den PLUS 1200 ist es möglich die Ventilatorleistung einzustellen, mit der das Gerät in der angegebenen Aufgabe Arbeiten soll.
-
Seite 16: Kalender - Kopieren Der Aufgaben
KALENDER – KOPIEREN DER AUFGABEN KALENDER – LÖSCHEN DER AUFGABEN Kalender Kalender Kopiere die Aufgabe Lösche die Aufgabe 7:00AM 9:00AM 9:15AM 4:00PM 4:15PM 7:00PM 10:00PM 8:15PM Markierte Aufgaben zum Löschen Der Tag, von dem die Aufgaben kopiert werden Bestätigung - die Aufgaben werden Zu den markierten Tagen werden die gelöscht Einstellungen vom Montag kopiert... -
Seite 17: Sprache
SPRACHE SUCHE Sprache Geräte Die markierte Sprache ist aktiv Suche - alle angeschlossenen Geräte Gerät wurde deaktiviert Gerät ist aktiv – außer Betrieb System-Informationen LH CLASSIC PLUS 01 MAIN CVSCVM-V 2.1 2.0.0-2d-..Durch den langen Tastendruck wird die SCVM Software-Version angezeigt SMART CONTROL... -
Seite 18: Reset Auf Werkseinstellungen
RESET AUF WERKSEINSTELLUNGEN FROSTSCHUTZ (ANTIFREEZE) Sollen die Werkseinstellungen wiederhergestellt werden? NEIN Automatischer Schutz gegen übermäßige Temperatur- Reset auf Werkseinstellungen senkung im Raum. Nach der Temperatursenkung unter eingestellter Solltemperatur werden die Geräte LH CLASSIC PLUS eingeschaltet: die Zufuhr des Heizmediums wird geöffnet 100% Ventilatorleistung Die Geräte arbeiten bis zur Überschreitung der eingestellten Solltemperatur für den Frostschutz, was... -
Seite 19: Leitfühler
LEITFÜHLER LEITFÜHLER Temperaturfühler Temperaturfühler Bei dem SMART CONTROL CVSC65TF ist der externe Temperaturfühler ist aktiv Temperaturfühler als Leitfühler eingestellt. Die Steuerung besitzt keinen internen Temperaturfühler. Der Leitfühler ist der Temperaturfühler der SMART CONTROL Regelung Temperaturfühler ist aktiv Der Leitfühler ist der lokaler Fühler am Gerät (externer Temperaturfühler... -
Seite 20: Steuerungssperre
STEUERUNGSSPERRE LUFTQUALITÄTSSENSOR Sperre Gasdetektor CPLUS 1200 Um die Sperre zu aktivieren: Das SYSTEM ermöglicht die Zusammenarbeit mit Sensoren für CO2- und Feuchtigkeit. - das zweistufige 1. Gib das Passwort ein Alarmsignal. Die Ventilatorleistung des PLUS 1200 wird 2. Drücke OK erhöht (oder angepasst). -
Seite 21: Informationsmenü
INFORMATIONSMENÜ GLT - GEBÄUDELEITTECHNIK BETRIEB System-Info Smart Control 2.0.10 Compilation 2.0.10-0-gd25434f 01.10.2017 ID - Einstellung der Gerätsadresse: von 1 bis 247 Grundinformationen über Software- und Hardware-Version. BAUD - Einstellung der Geschwindigkeit der Datenübertragung: 9.600 bis 230.400 bit/s SMART CONTROL... -
Seite 22: Lh Classic Plus
8. LH CLASSIC PLUS BETRIEBSART kurzer Tastendruck LH CLASSIC PLUS Betriebsart LH CLASSIC PLUS Einstellung aktive Betriebsart Einstellung der Ventilatorleistung Heizen – das Ventil wird geöffnet wenn die Messtemperatur niedriger als die Solltemperatur Auswahl der Betriebsart Luftschichtung Kühlen -das Ventil wird geöffnet wenn die Geräte Informationen Messtemperatur höher als die Solltemperatur ist Belüftung - der Regelventil istgeschlossen,... -
Seite 23: Einstellung Der Ventilatorleistung
EINSTELLUNG DER VENTILATORLEISTUNG LH CLASSIC PLUS LH CLASSIC PLUS Luftleistung MANUELL Luftleistung AUTO Automatische anpassung der Einstellung der Ventilatorleistung Ventilatorleistung je nach Soll-und Messtemperatur. Die manuelle Regulierung Min. Max. In der Betriebsart MANUEL nach dem Erreichen der der Ventilatorleistung ist nicht möglich. Solltemperatur kann der Ventilator weiter arbeiten oder Bei einer Einstellung der MINIMALER sich ausschalten dazu muss er auf OFF eingestellt werden... - Seite 24 LUFTSCHICHTUNG LH CLASSIC PLUS LH CLASSIC PLUS Destratification Luftschichtung Luftschichtung Lufterhitzer LH CLASSIC PLUS können in der Lufterhitzer, der zum Betriebsart - Luftschichtung arbeiten (nur bei Luftschichtungsbetrieb aktiviert wurde Deckenmontage). Falls die Messtemperatur höher ist als die Solltemperatur wird nur der Ventilator eingeschaltet.
- Seite 25 ABLESUNGEN LH CLASSIC PLUS Ablesungen Temperatur unter der Decke Raumtemperatur Regelventil ON/OFF Um die Temperaturen beim Gerät abzulesen muss man den externen Temperaturfühler an den CVSCVM Verbindungsmodul anschließen. SMART CONTROL...
-
Seite 26: Luftschleier
BETRIEBSART 9. LUFTSCHLEIER kurzer Tastendruck LUFTSCHLEIER Betriebsart LUFTSCHLEIER Einstellung aktive Betriebsart Einstellung der Ventilatorleistung – 3 stufig Luftschleier arbeitet gemäß dem Türkontaktschalter und dem Thermostat, deren Auswahl der Betriebsart Vorrang gleich ist Luftschleier arbeitet gemäß dem Einstellung der Verzögerungszeit Türkontaktschalter und dem Thermostat. Der Türkontaktschalter ist übergeordnet und bestimmt Ablesungen die Betriebsart des Gerätes. - Seite 27 EINSTELLUNG DER VENTILATORLEISTUNG EINSTELLUNG DER VERZÖGERUNGSZEIT LUFTSCHLEIER LUFTSCHLEIER Luftleistung Verzögerungszeit Die Verzögerungszeit der Ventilatorausschal- Einstellung der Ventilatorleistung tung - Verzögerungszeit der Ausschaltung ist im Bereich von 0:00 bis 10:00 Minuten alle Nach dem Signaabbruch vom Türkontaktsensor 0:30 Sekunden einzustellen. Es ist möglich den Wert „∞...
- Seite 28 ABLESUNGEN FROSTSCHUTZ (ANTIFREEZE) LUFTSCHLEIER LUFTSCHLEIER Ablesungen Frost-Schutz Frostschutz des Wärmetauschers. Nach der Tempera- Raumtemperatur tursenkung unter dem eingestellten Temperatur-Wert werden die Ventilatoren ausgeschaltet und das Ventil Regelventil wird auf geöffnet. ON/OFF Um die Temperaturen beim Gerät abzulesen muss man den externen Temperaturfühler an den CVSCVM Verbindungsmodul anschließen.
-
Seite 29: Luftschleier Duo
10. LUFTSCHLEIER DUO BETRIEBSART kurzer Tastendruck LUFTSCHLEIER DUO Betriebsart LUFTSCHLEIER DUO Einstellung aktive Betriebsart Einstellung der Ventilatorleistung des Luftschleiers – 3 stufig Luftschleier arbeitet gemäß dem Einstellung der Ventilatorleistung des Türkontaktschalter und dem Thermostat, deren Lufterhitzers – 3 stufig Vorrang gleich ist Auswahl der Betriebsart Luftschleier arbeitet gemäß... - Seite 30 EINSTELLUNG DER VENTILATORLEISTUNG LUFTSCHLEIER DUO LUFTSCHLEIER DUO Luftleistung des Lufterhitzers Luftleistung des Luftschleiers Einstellung der Ventilatorleistung Einstellung der Ventilatorleistung Nach dem Erreichen der Solltemperatur kann der Nach dem Signaabbruch vom Türkontaktsensor Ventilator des Lufterhitzers ununterbrochen auf und/oder auch vom Thermostat (abhängig von dem ausgewählten Gang: 1, 2, 3 arbeiten oder der Betriebsart K1/K2) kann der Ventilator des kann ausgeschaltet werden - man muss OFF...
-
Seite 31: Einstellung Der Verzögerungszeit
EINSTELLUNG DER VERZÖGERUNGSZEIT FROSTSCHUTZ (ANTIFREEZE) LUFTSCHLEIER DUO Frost-Schutz Verzögerungszeit Antifreeze Die Verzögerungszeit der Ventilatorausschaltung Frostschutz des Wärmetauschers. Nach der Tempera- - Verzögerungszeit der Ausschaltung ist im tursenkung unter dem eingestellten Temperatur-Wert Bereich von 0:00 bis 10:00 Minuten alle 0:30 werden die Ventilatoren ausgeschaltet und das Ventil Sekunden einzustellen. -
Seite 32: Plus 1200
ABLESUNGEN 11. PLUS 1200 kurzer Tastendruck LUFTSCHLEIER DUO Ablesungen COSMO PLUS 1200 Einstellung CPLUS 1200 Raumtemperatur Einstellung der Ventilatorleistung - Regelventil stufenlos ON/OFF Betriebsart Um die Temperaturen beim Gerät abzulesen muss Ablesungen man den externen Temperaturfühler an den CVSCVM Verbindungsmodul anschließen. - Seite 33 BETRIEBSART EINSTELLUNG DER VENTILATORLEISTUNG COSMO PLUS 1200 COSMO PLUS 1200 OXeN Operating mode Betriebsart Luftleistung Das Symbol zeigt, dass die Ventilatorleistung im aktive Betriebsart Kalender eingestellt wurde. Es ist möglich die Ventilatorleistung umzustellen. Die Änderung wird aktiv sein nun in der dieselben Kalenderzone aktiv Betriebsart mit Wärmerückgewinnung...
-
Seite 34: Einstellung Der Ventilatorleistung - Gasdetektor
EINSTELLUNG DER VENTILATORLEISTUNG ABLESUNGEN - GASDETEKTOR COSMO PLUS 1200 COSMO Plus 1200 OXeN COSMO PLUS 1200 Ablesungen Luftleistung Luftleistung Man muss die Betriebsfunktion mit Luftqualitätssensor Außentemperatur aktivieren - sieh den Pkt. „Externer Luftqualitätssensor” S.10. Raumtemperatur Man soll 3 Ventilatorleistung bestimmen:... - Seite 35 ZEITZÄHLER DES FILTERBETRIEBS COSMO PLUS 1200 OXeN COSMO PLUS 1200 Filter Ablesungen Nach dem Erreichen des Betriebszeitlimits wird im Alarm- Solltemperatur der Raumzuluft Menü die Meldung angezeigt. Man muss den Wert/die Alarmmeldung zurücksetzen. Der Alarm beeinflusst nicht den Gerätebetrieb. Ablufttemperatur ON - Zustand der Umführungsklappe (By-...
- Seite 36 ZEITZÄHLER DES FILTERBETRIEBS TEMPERATURFÜHLER COSMO PLUS 1200 OXeN COSMO PLUS 1200 OXeN Temperaturfühler Filter Der Wert soll in Abhängigkeit vom Verschmutzungsgrad des aktiver Temperaturfühler Objektes eingestellt werden. Der Leitfühler ist der Raumtemperaturftfühler. Falls die Raumtemperatur nicht erreicht wurde, wird das Ventil geöffnet. Wenn die...
-
Seite 37: Alarme
12. ALARME ALARMLISTE Alarme Alarme Fan EC not connected Prüfe den Ventilatoranschluss des Warnung Alarme Lufterhitzers zum CVSCVM Antifreeze water exchanger ON Real time clock error Gas sensor: level 1 Frostschutz (Antifreeze) des Stelle die Uhrzeit des SMART CONTROL ein Alarm vom Luftqualitätssensor, Stufe I Warmwassertauschers im Betrieb Internal temperature sensor errror... -
Seite 38: Glt/Bus
13. GLT/BUS Anschluss und Regelung der SMART CONTROL Der Anschluss an GMS/GLT-System (Gebäudemanagementsystem/Gebäudeleittechnik) ist auf zwei Arten möglich: über die SMART CONTROL (Version 1) oder über das SMART CONTROL Verbindungsmodul (Version 2). Version 1 Version 2 Kommunikationsparameter: Kommunikationsparameter: Name Smart Control Name Verbindungs Modul Physisch... - Seite 39 SMART CONTROL...
- Seite 40 NK MT-DTR-GC-T-BOX-DE-V1 INDEKS 51629...
