TECHNISCHE DATEN UND FUNKTIONSÜBERSICHT
• 7 Relaisausgänge und 10 Eingänge für Temperatursensoren Pt1000, Pt500 oder KTY
• Bis zu 3 Erweiterungsmodule über VBus
• Eingänge für analoge Grundfos Direct Sensors™ sowie Feuchtesensoren FRH
• Integrierte Ansteuerung von bis zu 4 Hocheffizienzpumpen über PWM-Ausgänge
• Datenaufzeichnung, -sicherung, Firmware-Updates und einfache Datenübertragung vorbereite-
ter Einstellungen über SD-Karte
• Kühlung über den Heizkreis mit Kondensationserkennung
• Taupunktberechnung mithilfe des Feuchtesensors FRH zur Kondensationsvermeidung
• Vereinfachte Wochenzeitschaltuhr, 0-10-V-Kesselansteuerung und Brauchwasser-Vorerwärmung
• Fernzugriff auf die Heizkreise über Raumbediengerät(e) und über die VBus
• Erweiterte Wahlfunktionen, z. B. Feststoffkesselfunktion mit Mischer- und Zieltemperaturrege-
lung
TECHNISCHE DATEN
Eingänge:
10 Eingänge für Pt500, Pt1000- oder KTY-
Temperatursensoren, 1 Impulseingang V40,
Eingänge für 2 analoge Grundfos Direct Sen-
sors™ oder Feuchtesensoren FRH, Eingang
für 1 zentrale Außensensoreinheit
Ausgänge:
4 Halbleiterrelais, 2 elektromechanische Re-
lais, 1 potenzialfreies Relais, 4 PWM- / 0-10-V-
Ausgänge
PWM-Frequenz:
512 Hz
PWM-Spannung:
10,5 V
Schaltleistung:
1 (1) A 240 V~ (Halbleiterrelais)
4 (2) A 240 V~ (elektromechanisches Relais)
2 (1) A 24 V ⎓ / 240 V~ (potenzialfreies Relais)
Gesamtschaltleistung:
6,3 A 240 V~
Versorgung:
100 – 240 V~ (50 – 60 Hz))
Anschlussart:
X
Standby:
ca. 1 W
Temperaturreglerklasse:
VIII
Energieeffizienz-Beitrag:
5 %
Wirkungsweise:
Typ 1.B.C.Y
Bemessungsstoßspannung:
2,5 kV
Datenschnittstelle:
VBus , SD-Karten einschub
®
VBus -Stromausgabe:
®
60 mA
(insgesamt 28 Sensoren und 22 Relais)
®
Funktionen:
Estrich-Trocknung, witterungsgeführ-
te Heizkreis regelung, Nachheizung,
Brauchwasser erwärmung mit Vorrangschal-
tung, Zirkulation, Thermische Desinfektion,
Wärmemengenzählung, Wahlfunktionen wie
Festbrennstoffkessel, Rücklauf an hebung u. a.
Gehäuse:
Kunststoff, PC-ABS und PMMA
Montage:
Wandmontage, Schalttafel-Einbau möglich
Anzeige / Display:
Vollgrafik-Display, Betriebskontroll-LED (Tas-
tenkreuz) und Hintergrundbeleuchtung
Bedienung:
7 Tasten
Schutzart:
IP 20 / DIN EN 60529
Schutzklasse:
I
Umgebungstemperatur:
0 ... 40 °C
Verschmutzungsgrad:
2
Relative Luftfeuchtigkeit:
10 ... 90 %
Sicherung:
T6,3A
Maximale Höhenlage:
2000 m NN
Maße:
198 x 170 x 43 mm
Touch HC App
®

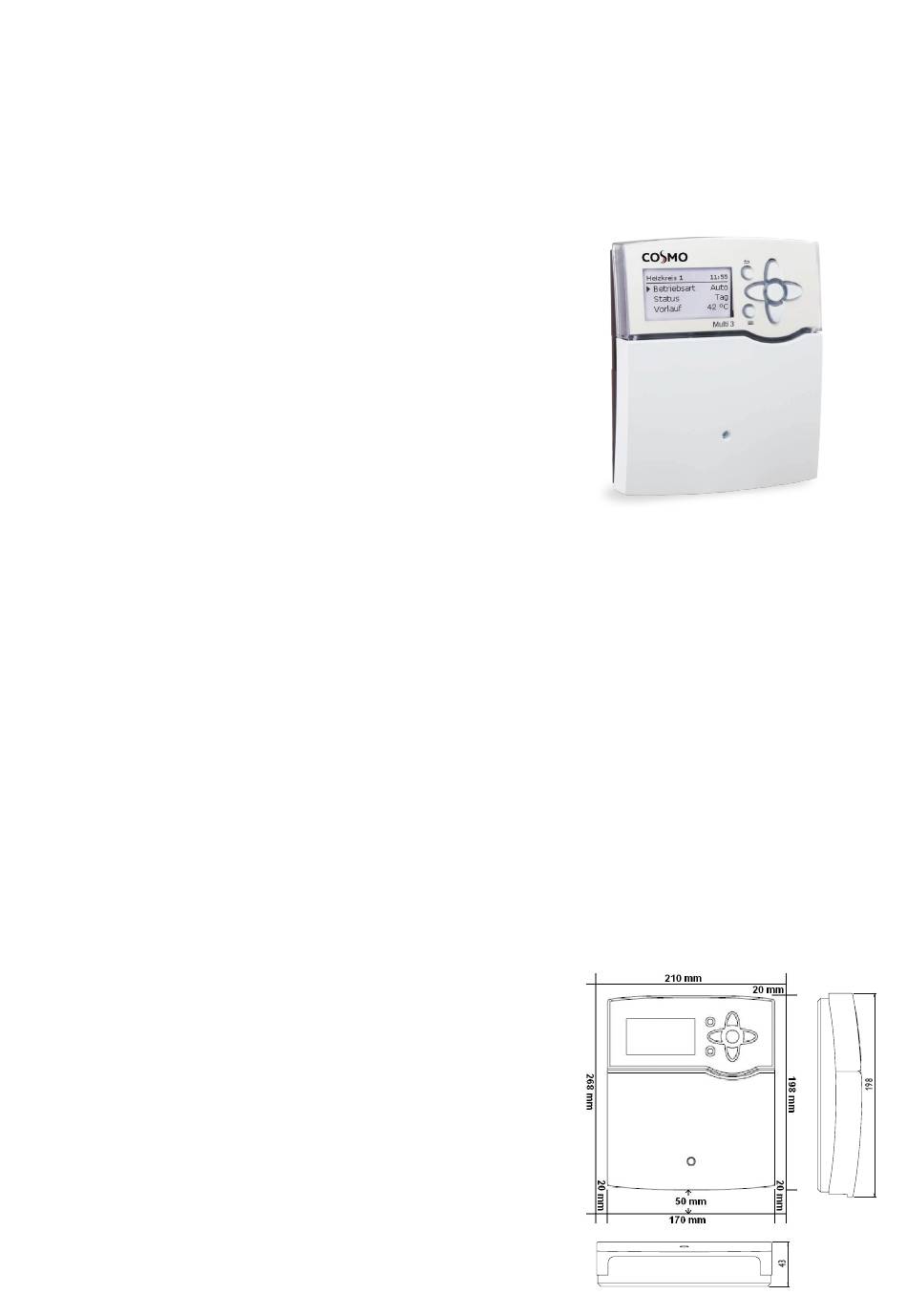

MASSE UND MINDESTABSTÄNDE
170
170
