9. HEIZUNG
Spannungssignal in V
Kesselsolltemperatur in °C
Einstellkanal Bedeutung
Handbetrieb Betriebsmodus für gemeinsame
Relais
Pumpe 1 (2) Option gemeinsames Relais für
Ladepumpe
Pumpe 1 (2) Untermenü Pumpe
Ausgang Ausgangsauswahl
Verzögerung Pumpenverzögerung
TEin Kesselanlauftemperatur
Dauer Verzögerung gegenüber der
Anforderung
Nachlauf Pumpennachlauf
TAus Kesselresttemperatur
Dauer Verzögerung gegenüber der
Anforderung
Sen. Kessel Auswahl Kesselsensor
Handbetrieb Handbetrieb Ausgang
Ventil 1 (2) Option gemeinsames Relais für
Ventil
Ventil 1 (2) Untermenü Ventil
Ausgang Ausgangsauswahl
Handbetrieb Handbetrieb Ausgang
zurück
Jede Anforderung kann mit einem Relais und/oder einem 0-10-V-Ausgang durchgeführt werden.
Werden sowohl die Option Relais als auch die Option 0-10 V aktiviert, nutzt die Anforderung
beide Ausgänge parallel.
Beispiel:
Dem gemeinsamen Relais Anf. 1 kann z. B. das potenzialfreie Relais R7 zugewiesen werden.
R7 steht dann den Heizkreisen und z. B. einer Brauchwassererwärmung für eine potenzialfreie
Kesselanforderung zur Verfügung.
Option Relais
Wenn die Option Relais aktiviert wird, erscheint das Untermenü Relais und der Anforderung
kann ein Relais zugewiesen werden.
Die Option Kesselsch. min dient dazu, einen Kessel vor dem Auskühlen zu schützen. Wenn
die eingestellte Mindesttemperatur unterschritten wird, schaltet das zugewiesene Relais ein, bis
die Mindesttemperatur wieder um 5 K überschritten wird.
Die Option Kesselsch. max dient dazu, einen Kessel vor dem Überhitzen zu schützen. Wenn
die eingestellte Maximaltemperatur überschritten wird, schaltet das zugewiesene Relais aus, bis
die Maximaltemperatur um 5 K unterschritten wird.
Dazu ist die Zuweisung eines Kesselsensors erforderlich.
Option 0-10 V
Wenn die Option 0-10 V aktiviert wird, erscheint das Untermenü 0-10 V und der Anforderung
kann ein 0-10-V-Ausgang zugewiesen werden.
Der Regler kann mit dieser Option Wärmeerzeuger mit einer 0-10-V-Schnittstelle modulierend
anfordern.

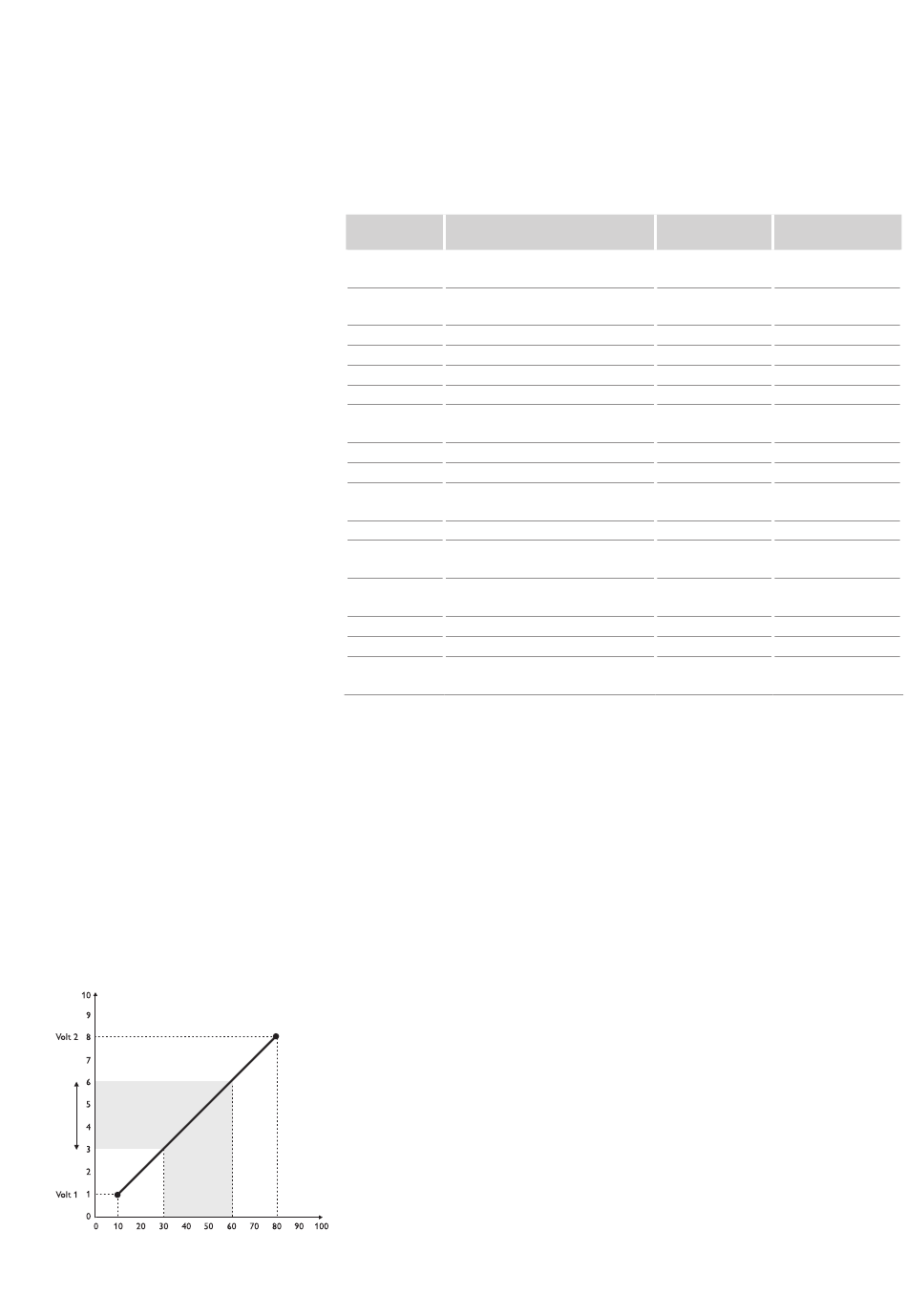

Die Kennlinie für das 0-10-V-Signal in Abhängigkeit von der Kesselsolltemperatur wird nach Vor-
gabe des Kesselherstellers durch 2 Punkte festgelegt. Bei Temperatur TSoll 1 beträgt das Span-
nungssignal für den Wärmeerzeuger Volt 1. Bei Temperatur TSoll 2 beträgt das Spannungssi-
gnal für den Wärmeerzeuger Volt 2. Der Regler berechnet die daraus resultierende Kennlinie
automatisch. Wenn die Option Dauerspannung aktiviert wird, erscheint der Parameter Volt,
mit dem eine Mindestspannung eingestellt werden kann, die dauerhaft am Ausgang anliegt.

Einstellbe-

Werkseinstellung
reich / Auswahl
Max., Auto, Aus, Auto
Min.
Aktiviert, Deak- Deaktiviert
tiviert
- -
systemabhängig systemabhängig
Nein, Zeit, Temp. Nein
10 ... 90 °C 60 °C
0 ... 300 s 60 s
Nein, Zeit, Temp. Nein
10 ... 90 °C 50 °C
0 ... 300 s 60 s
systemabhängig systemabhängig
Max., Auto, Min., Auto
Aus
Aktiviert, Deak- Deaktiviert
tiviert
- -
systemabhängig systemabhängig
Max., Auto, Min., Auto
Aus
