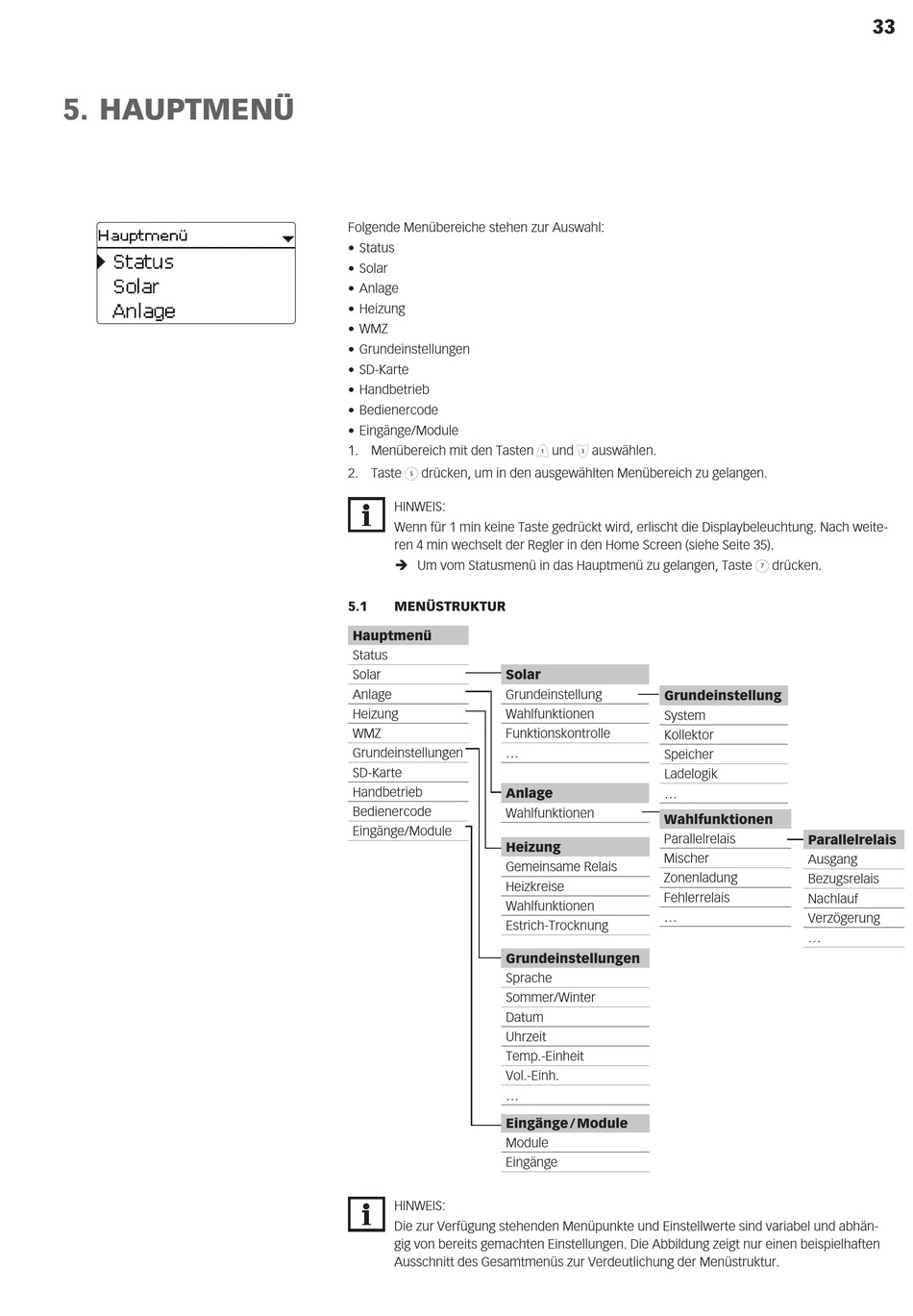

5. HAUPTMENÜ
Folgende Menübereiche stehen zur Auswahl:
• Status
• Solar
• Anlage
• Heizung
• WMZ
• Grundeinstellungen
• SD-Karte
• Handbetrieb
• Bedienercode
• Eingänge/Module
1. Menübereich mit den Tasten ❶ und ❸ auswählen.
2. Taste ➄ drücken, um in den ausgewählten Menübereich zu gelangen.
HINWEIS:
Wenn für 1 min keine Taste gedrückt wird, erlischt die Displaybeleuchtung. Nach weite-
ren 4 min wechselt der Regler in den Home Screen (siehe Seite 35).
Î Um vom Statusmenü in das Hauptmenü zu gelangen, Taste ➆ drücken.
5.1 MENÜSTRUKTUR
Hauptmenü
Status
Solar Solar
Anlage Grundeinstellung
Heizung Wahlfunktionen
WMZ Funktionskontrolle
Grundeinstellungen ...
SD-Karte
Handbetrieb
Anlage
Bedienercode
Wahlfunktionen
Eingänge/Module
Heizung
Gemeinsame Relais
Heizkreise
Wahlfunktionen
Estrich-Trocknung
Grundeinstellungen
Sprache
Sommer/Winter
Datum
Uhrzeit
Temp.-Einheit
Vol.-Einh.
...
Eingänge / Module
Module
Eingänge
HINWEIS:
Die zur Verfügung stehenden Menüpunkte und Einstellwerte sind variabel und abhän-
gig von bereits gemachten Einstellungen. Die Abbildung zeigt nur einen beispielhaften
Ausschnitt des Gesamtmenüs zur Verdeutlichung der Menüstruktur.
Grundeinstellung
System
Kollektor
Speicher
Ladelogik
...
Wahlfunktionen
Parallelrelais Parallelrelais
Mischer
Ausgang
Zonenladung
Bezugsrelais
Fehlerrelais
Nachlauf
...
Verzögerung
...
