9

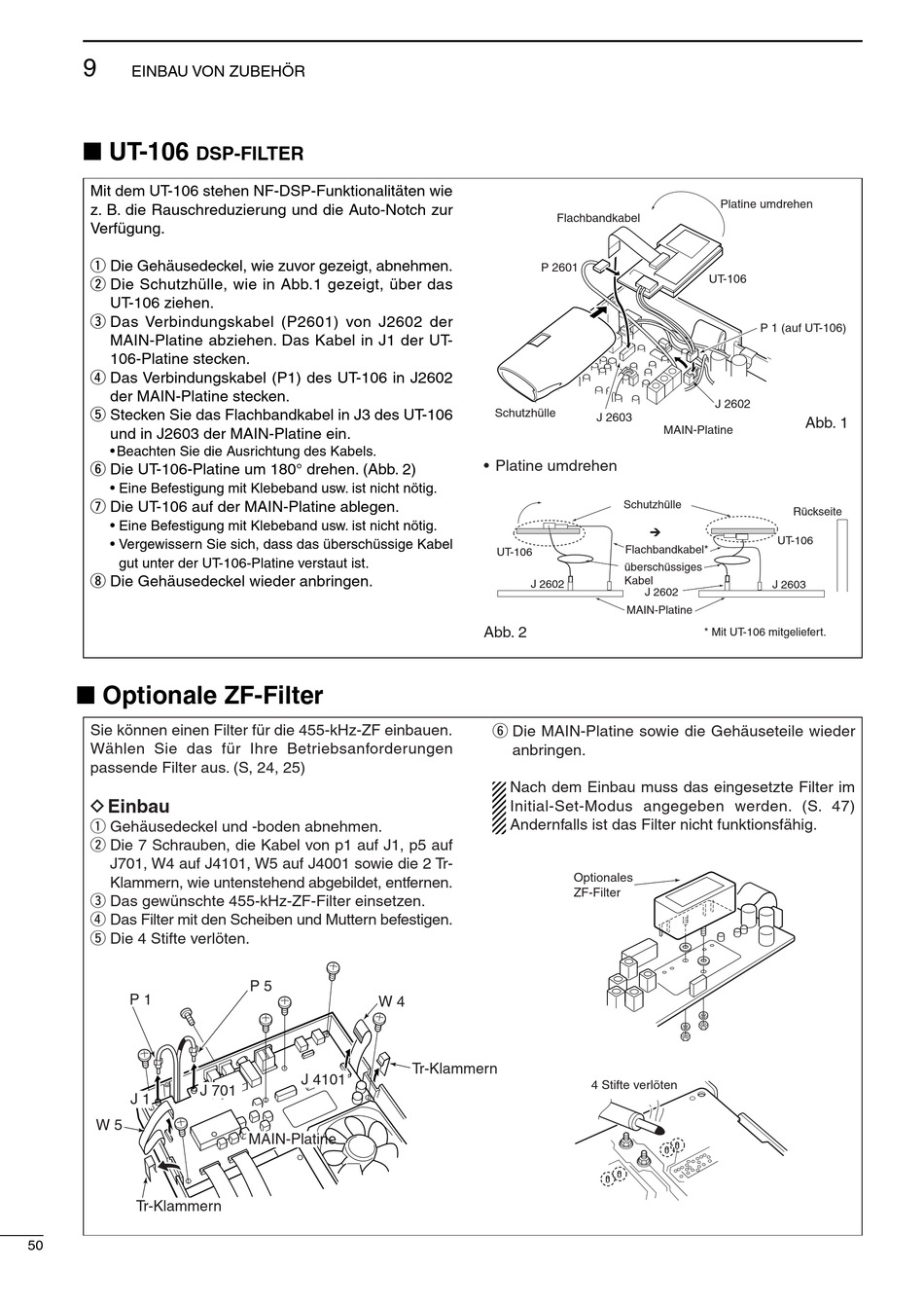

EINBAU VON ZUBEHÖR
I UT-106
DSP-FILTER
Mit dem UT-106 stehen NF-DSP-Funktionalitäten wie
z. B. die Rauschreduzierung und die Auto-Notch zur
Verfügung.
q Die Gehäusedeckel, wie zuvor gezeigt, abnehmen.
w Die Schutzhülle, wie in Abb.1 gezeigt, über das
UT-106 ziehen.
e Das Verbindungskabel (P2601) von J2602 der
MAIN-Platine abziehen. Das Kabel in J1 der UT-
106-Platine stecken.
r Das Verbindungskabel (P1) des UT-106 in J2602
der MAIN-Platine stecken.
t Stecken Sie das Flachbandkabel in J3 des UT-106
und in J2603 der MAIN-Platine ein.
• Beachten Sie die Ausrichtung des Kabels.
y Die UT-106-Platine um 180° drehen. (Abb. 2)
• Eine Befestigung mit Klebeband usw. ist nicht nötig.
u Die UT-106 auf der MAIN-Platine ablegen.
• Eine Befestigung mit Klebeband usw. ist nicht nötig.
• Vergewissern Sie sich, dass das überschüssige Kabel
gut unter der UT-106-Platine verstaut ist.
i Die Gehäusedeckel wieder anbringen.
I Optionale ZF-Filter
Sie können einen Filter für die 455-kHz-ZF einbauen.
Wählen Sie das für Ihre Betriebsanforderungen
passende Filter aus. (S, 24, 25)
D Einbau
q Gehäusedeckel und -boden abnehmen.
w Die 7 Schrauben, die Kabel von p1 auf J1, p5 auf
J701, W4 auf J4101, W5 auf J4001 sowie die 2 Tr-
Klammern, wie untenstehend abgebildet, entfernen.
e Das gewünschte 455-kHz-ZF-Filter einsetzen.
r Das Filter mit den Scheiben und Muttern befestigen.
t Die 4 Stifte verlöten.
P 1
J 701
J 1
W 5
Tr-Klammern
50
P 5
W 4
Tr-Klammern
J 4101
MAIN-Platine
Flachbandkabel
P 2601
Schutzhülle
J 2603
• Platine umdrehen
Schutzhülle
!
Flachbandkabel*
UT-106
überschüssiges
Kabel
J 2602
J 2602
MAIN-Platine
Abb. 2
y Die MAIN-Platine sowie die Gehäuseteile wieder
anbringen.
Nach dem Einbau muss das eingesetzte Filter im
Initial-Set-Modus angegeben werden. (S. 47)
Andernfalls ist das Filter nicht funktionsfähig.
Optionales
ZF-Filter
4 Stifte verlöten
Platine umdrehen
UT-106
P 1 (auf UT-106)
J 2602
Abb. 1
MAIN-Platine
Rückseite
UT-106
J 2603
* Mit UT-106 mitgeliefert.
