4
EMPFANGEN UND SENDEN

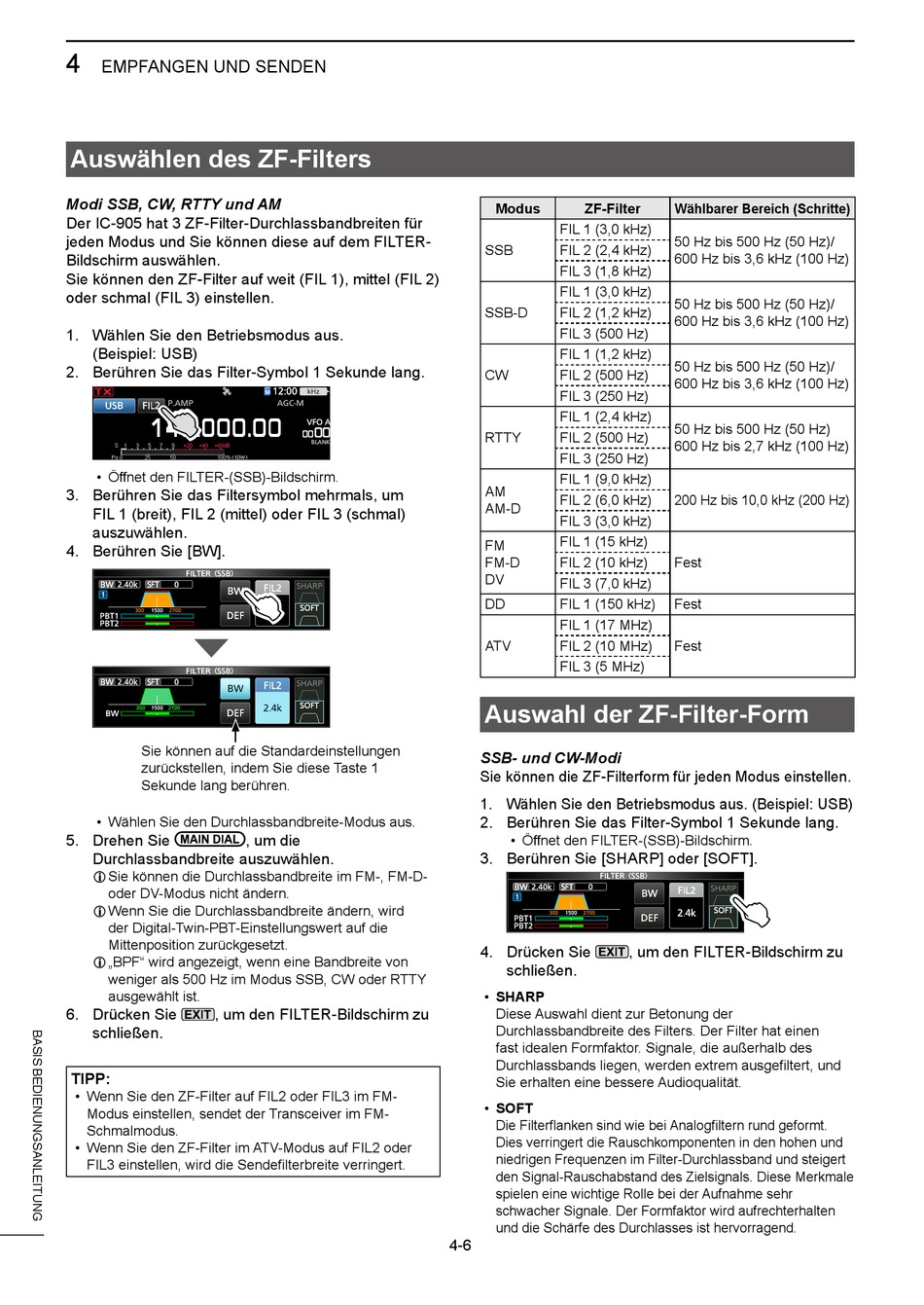

Auswählen des ZF-Filters
Modi SSB, CW, RTTY und AM
Der IC-905 hat 3 ZF-Filter-Durchlassbandbreiten für
jeden Modus und Sie können diese auf dem FILTER-
Bildschirm auswählen.
Sie können den ZF-Filter auf weit (FIL 1), mittel (FIL 2)
oder schmal (FIL 3) einstellen.
1. Wählen Sie den Betriebsmodus aus.
(Beispiel: USB)
2. Berühren Sie das Filter-Symbol 1 Sekunde lang.
• Öffnet den FILTER-(SSB)-Bildschirm.
3. Berühren Sie das Filtersymbol mehrmals, um
FIL 1 (breit), FIL 2 (mittel) oder FIL 3 (schmal)
auszuwählen.
4. Berühren Sie [BW].
Sie können auf die Standardeinstellungen
zurückstellen, indem Sie diese Taste 1
Sekunde lang berühren.
• Wählen Sie den Durchlassbandbreite-Modus aus.
5. Drehen Sie
Durchlassbandbreite auszuwählen.
L Sie können die Durchlassbandbreite im FM-, FM-D-
oder DV-Modus nicht ändern.
L Wenn Sie die Durchlassbandbreite ändern, wird
der Digital-Twin-PBT-Einstellungswert auf die
Mittenposition zurückgesetzt.
L „BPF" wird angezeigt, wenn eine Bandbreite von
weniger als 500 Hz im Modus SSB, CW oder RTTY
ausgewählt ist.
6. Drücken Sie
, um den FILTER-Bildschirm zu
schließen.
TIPP:
• Wenn Sie den ZF-Filter auf FIL2 oder FIL3 im FM-
Modus einstellen, sendet der Transceiver im FM-
Schmalmodus.
• Wenn Sie den ZF-Filter im ATV-Modus auf FIL2 oder
FIL3 einstellen, wird die Sendefilterbreite verringert.
, um die
Modus
ZF-Filter
FIL 1 (3,0 kHz)
SSB
FIL 2 (2,4 kHz)
FIL 3 (1,8 kHz)
FIL 1 (3,0 kHz)
SSB-D
FIL 2 (1,2 kHz)
FIL 3 (500 Hz)
FIL 1 (1,2 kHz)
CW
FIL 2 (500 Hz)
FIL 3 (250 Hz)
FIL 1 (2,4 kHz)
RTTY
FIL 2 (500 Hz)
FIL 3 (250 Hz)
FIL 1 (9,0 kHz)
AM
FIL 2 (6,0 kHz)
AM-D
FIL 3 (3,0 kHz)
FIL 1 (15 kHz)
FM
FM-D
FIL 2 (10 kHz)
DV
FIL 3 (7,0 kHz)
DD
FIL 1 (150 kHz)
FIL 1 (17 MHz)
ATV
FIL 2 (10 MHz)
FIL 3 (5 MHz)
Auswahl der ZF-Filter-Form
SSB- und CW-Modi
Sie können die ZF-Filterform für jeden Modus einstellen.
1. Wählen Sie den Betriebsmodus aus. (Beispiel: USB)
2. Berühren Sie das Filter-Symbol 1 Sekunde lang.
• Öffnet den FILTER-(SSB)-Bildschirm.
3. Berühren Sie [SHARP] oder [SOFT].
4. Drücken Sie
schließen.
• SHARP
Diese Auswahl dient zur Betonung der
Durchlassbandbreite des Filters. Der Filter hat einen
fast idealen Formfaktor. Signale, die außerhalb des
Durchlassbands liegen, werden extrem ausgefiltert, und
Sie erhalten eine bessere Audioqualität.
• SOFT
Die Filterflanken sind wie bei Analogfiltern rund geformt.
Dies verringert die Rauschkomponenten in den hohen und
niedrigen Frequenzen im Filter-Durchlassband und steigert
den Signal-Rauschabstand des Zielsignals. Diese Merkmale
spielen eine wichtige Rolle bei der Aufnahme sehr
schwacher Signale. Der Formfaktor wird aufrechterhalten
und die Schärfe des Durchlasses ist hervorragend.
4-6
Wählbarer Bereich (Schritte)
50 Hz bis 500 Hz (50 Hz)/
600 Hz bis 3,6 kHz (100 Hz)
50 Hz bis 500 Hz (50 Hz)/
600 Hz bis 3,6 kHz (100 Hz)
50 Hz bis 500 Hz (50 Hz)/
600 Hz bis 3,6 kHz (100 Hz)
50 Hz bis 500 Hz (50 Hz)
600 Hz bis 2,7 kHz (100 Hz)
200 Hz bis 10,0 kHz (200 Hz)
Fest
Fest
Fest
, um den FILTER-Bildschirm zu
