3

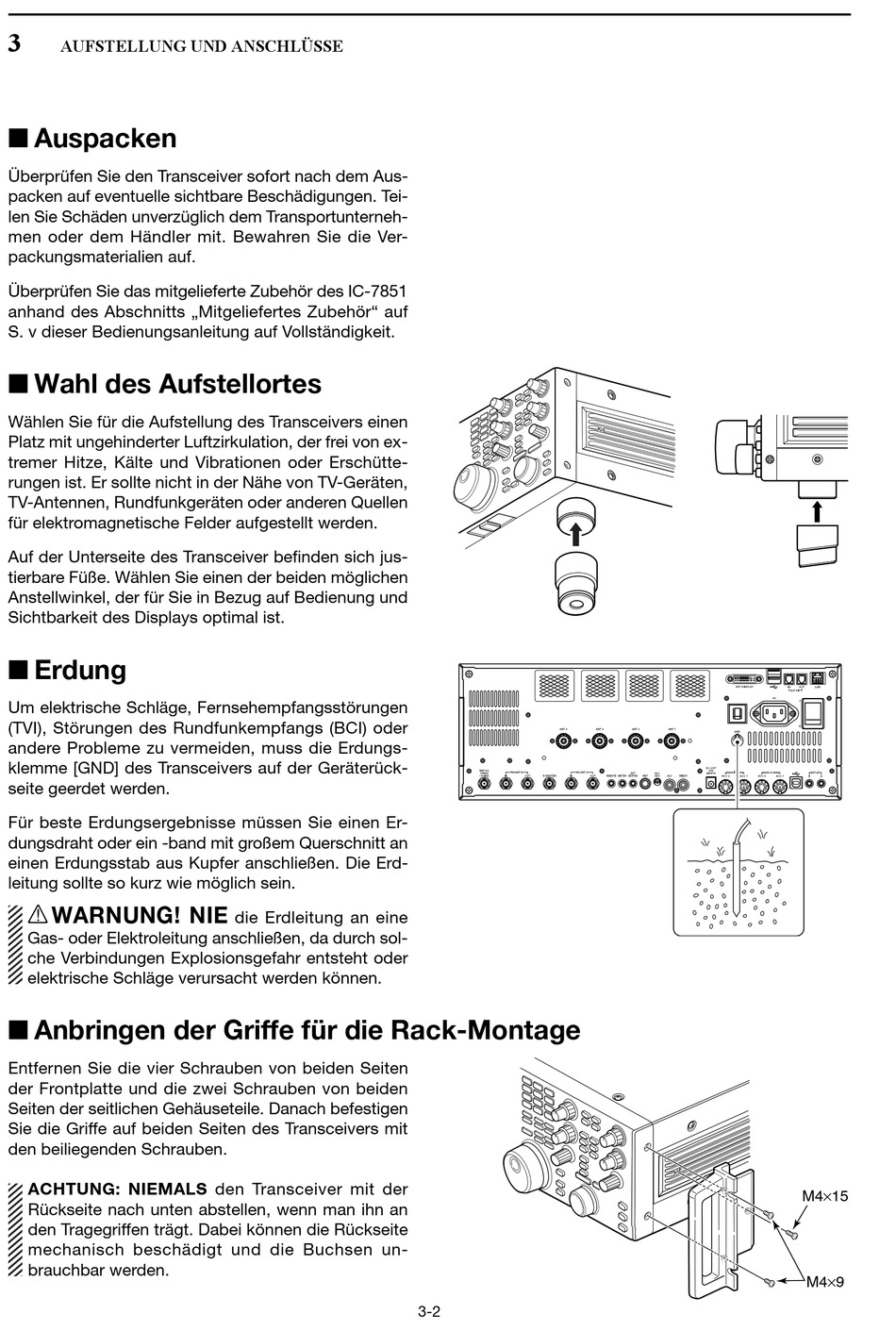

AUFSTELLUNG UND ANSCHLÜSSE
■ Auspacken
Überprüfen Sie den Transceiver sofort nach dem Aus-
packen auf eventuelle sichtbare Beschädigungen. Tei-
len Sie Schäden unverzüglich dem Transport unter neh -
men oder dem Händler mit. Bewahren Sie die Ver -
pa ckungs mate rialien auf.
Überprüfen Sie das mitgelieferte Zubehör des IC-7851
anhand des Abschnitts „Mitgeliefertes Zubehör" auf
S. v dieser Bedienungsanleitung auf Vollständigkeit.
■ Wahl des Aufstellortes
Wählen Sie für die Aufstellung des Transceivers einen
Platz mit ungehinderter Luftzirkulation, der frei von ex-
tremer Hitze, Kälte und Vibrationen oder Er schüt te-
rungen ist. Er sollte nicht in der Nähe von TV-Geräten,
TV-Antennen, Rundfunkgeräten oder anderen Quellen
für elektromagnetische Felder aufgestellt werden.
Auf der Unterseite des Transceiver befinden sich jus-
tierbare Füße. Wählen Sie einen der beiden möglichen
Anstellwinkel, der für Sie in Bezug auf Bedienung und
Sichtbarkeit des Displays optimal ist.
■ Erdung
Um elektrische Schläge, Fernsehempfangsstörungen
(TVI), Störungen des Rundfunkempfangs (BCI) oder
andere Probleme zu vermeiden, muss die Er dungs-
klem me [GND] des Transceivers auf der Geräte rück-
seite geerdet werden.
Für beste Erdungsergebnisse müssen Sie einen Er-
dungsdraht oder ein -band mit großem Querschnitt an
einen Erdungsstab aus Kupfer anschließen. Die Erd-
lei tung sollte so kurz wie möglich sein.
R WARNUNG! NIE
Gas- oder Elektroleitung anschließen, da durch sol-
che Verbindungen Explosionsgefahr entsteht oder
elektrische Schläge verursacht werden kön nen.
■ Anbringen der Griffe für die Rack-Montage
Entfernen Sie die vier Schrauben von beiden Seiten
der Frontplatte und die zwei Schrauben von beiden
Seiten der seitlichen Gehäuseteile. Danach befestigen
Sie die Griffe auf beiden Seiten des Transceivers mit
den beiliegenden Schrauben.
ACHTUNG: NIEMALS den Transceiver mit der
Rückseite nach unten abstellen, wenn man ihn an
den Tragegriffen trägt. Dabei können die Rückseite
mechanisch beschädigt und die Buchsen un-
brauchbar werden.
die Erdleitung an eine
3-2
B
L
M4×15
M4×9
