Inbetriebnahme
Beteiligte Parameter
Beteiligte Diagnosen
Bosch Rexroth AG R911379549_ Ausgabe 02
Rexroth Sytronix SvP 7020 PFC Drehzahlvariables Positio‐

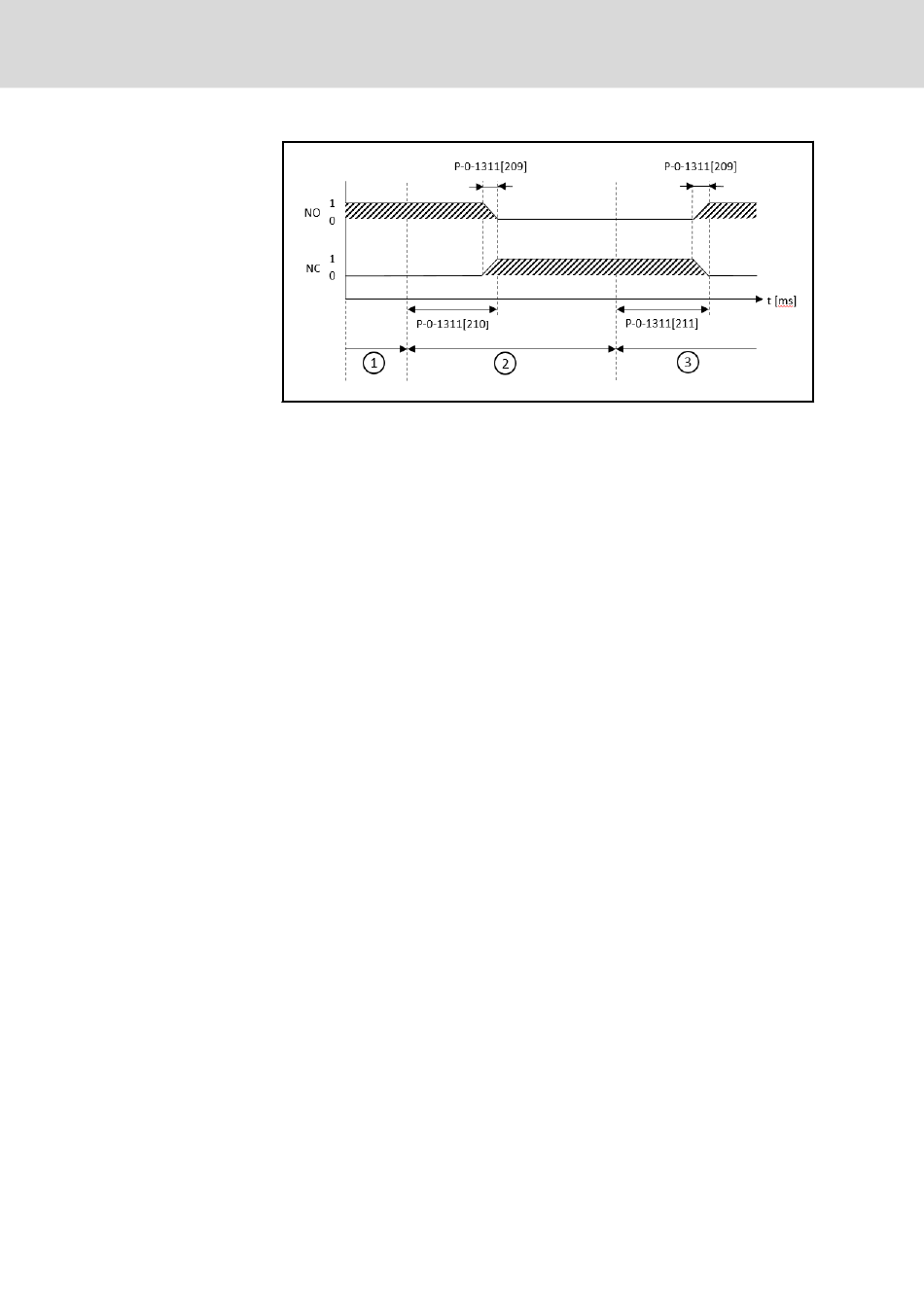

1 Antrieb freigegeben
2 Antrieb nicht freigegeben
3 Antrieb freigegeben und Steueröldruck vorhanden
Abb. 7-95: Parametrierung der Überwachung der Hochhalteventile
Außerdem sind die Warnschwelle (P‑0‑1311[213]) und die Fehlerschwelle
(P‑0‑1311[214]) für das maximale Zeitintervall [h] zwischen zwei Ventilprüfun‐
gen zu parametrieren. Nach der erfolgten Parametrierung sollte diese über
den Parameter P‑0‑1286 wieder verriegelt werden.
Siehe auch: Kap. 8 "Parameter und Diagnosen Position Force Control
(PFC)" auf Seite 179
● P‑0‑1286, Verriegelung von Safety-Konfiguration
● P‑0‑1311[208], Ventil-Überwachung, Deaktivierung der Überwachung
● P‑0‑1311[209], Überwachung Hochhalteventile: Max. zeitliche Überde‐
ckung der Kontakte NO und NC
● P‑0‑1311[210], Ventil-Überwachung, Max. Zeit zum Schließen der Ven‐
tile
● P‑0‑1311[211], Ventil-Überwachung, Max. Zeit zum Öffnen der Ventile
● P‑0‑1311[212], Ventil-Überwachung, Steueröldruck zum Öffnen der Si‐
cherheitsventile
● P‑0‑1311[213], Ventil-Überwachung, Zulässiges Zeitintervall zwischen 2
Prüfungen (Warnung)
● P‑0‑1311[214], Venitl-Überwachung, Zulässiges Zeitintervall zwischen 2
Prüfungen (Fehler)
● P‑0‑1393, Rückmeldekontakte der Hochalteventile
● S‑0‑0803, Druckistwert A
● S‑0‑0804, Druckistwert B
Siehe auch: Kap. 8 "Parameter und Diagnosen Position Force Control
(PFC)" auf Seite 179
● E2015, B503D: negative time value given in P1311.209
● E2015, B503D: negative time value given in P1311.210
● E2015, B503D: negative time value given in P1311.211
● E2015, B503D: negative time value given in P1311.213
● E2015, B503D: negative time value given in P1311.214
● E2015, B57D2: Safety vlv mon: Test time Vlv1
● E2015, B57D3: Safety vlv mon: Test time Vlv2
