Bosch Rexroth Sytronix SvP 7020 PFC Beschreibung Und Inbetriebnahmeanleitung Seite 114

104/331
Inbetriebnahme
Bosch Rexroth AG R911379549_ Ausgabe 02
Rexroth Sytronix SvP 7020 PFC Drehzahlvariables Positio‐
Wenn die Pumpe mit positiver Motordrehzahl (P‑0‑0112 > 0) von
der Druckseite auf die Saugseite fördert, müssen die Geschwin‐
digkeitspolaritäten negiert werden (S‑0‑0043).
Wichtungseinstellungen (wie Einheit, Negation, Nachkommastellen) können
für Lage-, Beschleunigungs- und Drehmoment-/Kraftdaten den Anforderun‐
gen der Anwendung angepasst werden. Für Geschwindigkeitsdaten können
Einheit und Nachkommastellen beliebig eingestellt werden; die Negation
muss wie oben gefordert parametriert werden.

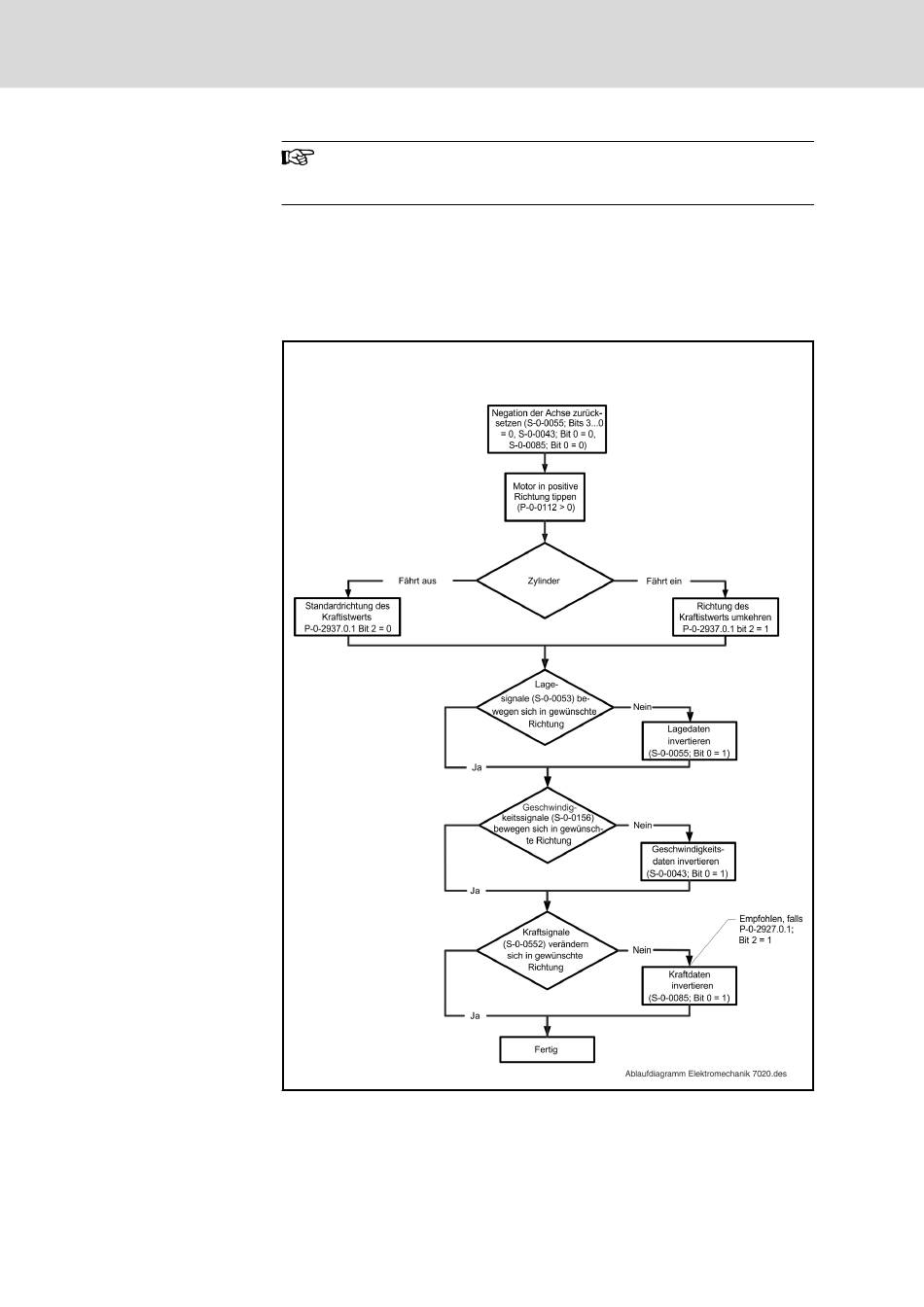

Mechanik - Ablaufdiagramm
Abb. 7-40: Ablaufdiagramm zur Wichtungskonfiguration bei Elektromechanik
nieren hydraulischer Achsen
