6.15.3 Überwachung Hochhalteventile
Bosch Rexroth AG R911379549_ Ausgabe 02
Rexroth Sytronix SvP 7020 PFC Drehzahlvariables Positio‐
● Es wird der Betrag der Geschwindigkeit bewertet, um eine ungewollte
Positionsänderung feststellen zu können - unabhängig von Einbaulage
und ziehenden oder drückenden Lasten.
● Die Überwachung kann nur Positionsänderungen bewerten während der
Antrieb mit Steuerspannung versorgt wird. Eine Überwachung nach
dem Bootvorgang kann nicht durchgeführt werden, da der Zeitbezug
fehlt. Für eine Überwachung der absoluten Positionsänderung nach ei‐
nem Bootvorgang
(P‑0‑0095) mit der entsprechenden Firmwarefunktion genutzt werden.
1 Positioniervorgang mit Antriebsfreigabe
2 Keine Antriebsfreigabe
A „Absacken"
B Geringes Absinken
C Starkes Absinken

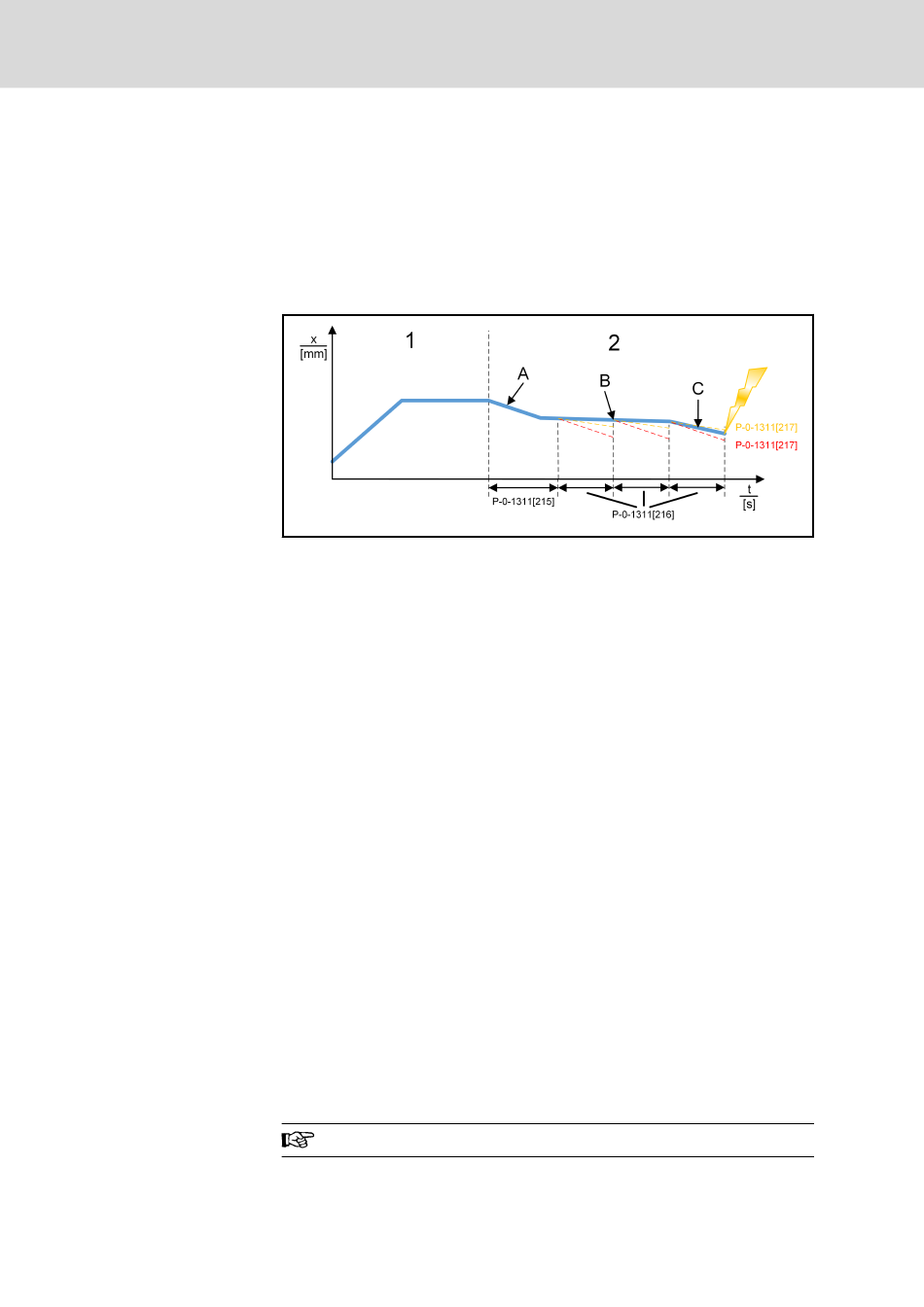

Abb. 6-20: Schematischer Verlauf des Positionsistwerts bei Abschalten der
Antriebsfreigabe
Siehe auch: Kap. 8 "Parameter und Diagnosen Position Force Control
(PFC)" auf Seite 179
● P‑0‑0115, Gerätesteuerung: Statuswort
● P‑0‑1311[215], Schaltzeit Absperrventil
● P‑0‑1311[216], Zykluszeit Überwachungsintervall
● P‑0‑1311[217], Warnschwelle Absinkgeschwindigkeit
● P‑0‑1311[218], Absink-Überwachung, Alarmschwelle Absinkgeschwin‐
digkeit
● P‑0‑1372, Konfiguration, Achsregler/Funktionen
● S‑0‑0386, aktiver Lageistwert
Siehe auch: Kap. 8 "Parameter und Diagnosen Position Force Control
(PFC)" auf Seite 179
● E2015, B503D: negative time value given in P1311.215
● E2015, B503D: negative time value given in P1311.216
● E2015, B57DD: position drift exceeds warning level
● E2015, B57DE: position drift exceeds alarm level
● E2015, B57DF: config data not feasible P-1311.217
● E2015, B57E0: config data not feasible P-1311.218
Diese Funktion ist nur in PFC EXTENDED enthalten.
nieren hydraulischer Achsen
kann das Absolutgeber-Überwachungsfenster
