Rexroth Sytronix SvP 7020 PFC Drehzahlvariables Positionie‐
ren hydraulischer Achsen
Pumpentyp
Pressgang dann gleich große Flächen parametriert. Siehe auch Funktionsbe‐
schreibung: Umschaltung der Wirkfläche

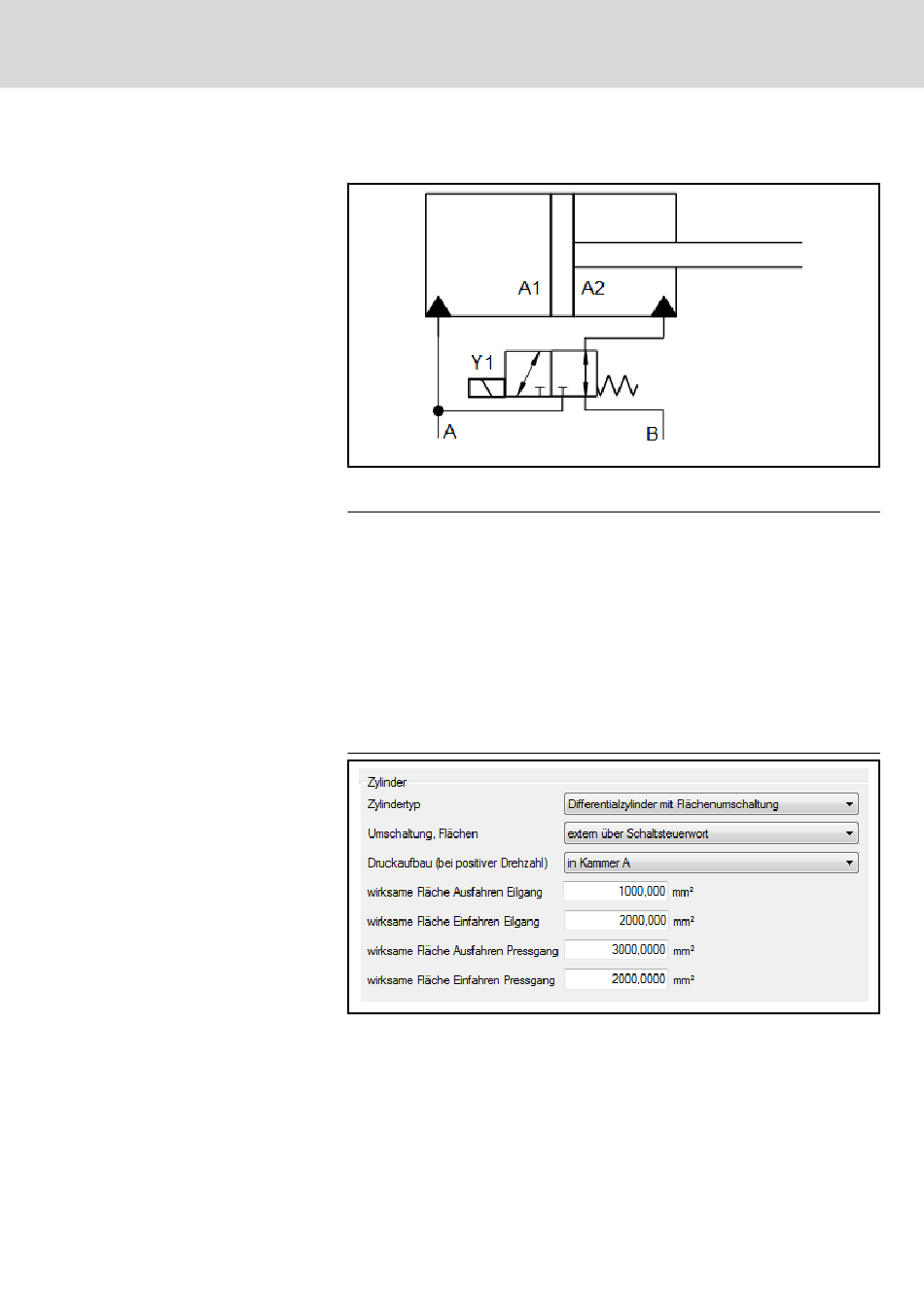

Abb. 7-79: Differentialzylinder mit einfacher Regeneration
Beispiel:
A1 > A2
A1 = 3000 mm²
A2 = 2000 mm²
Wirksame Fläche zum Ausfahren im Eilgang (S‑0‑0820) = A1 - A2 = 1000
mm²
Wirksame Fläche zum Einfahren im Eilgang (S‑0‑0821) = A2 = 2000 mm²
Wirksame Fläche zum Ausfahren im Pressgang (P‑0‑1311[138]) = A1 = 3000
mm²
Wirksame Fläche zum Einfahren im Pressgang (P‑0‑1311[139]) = A2 = 2000
mm²
Abb. 7-80: Konfiguration Differentialzylinder mit Umschaltung der Wirkfläche für
einfache Regeneration
Es werden die folgenden Typen von Pumpen unterstützt:
● Pumpe mit 2 oder 4 Betriebsquadranten
● Konstantpumpe
● Verstellpumpe, kontinuierlich verstellbar
Inbetriebnahme
