132/331
Inbetriebnahme
Bosch Rexroth AG R911379549_ Ausgabe 02
Rexroth Sytronix SvP 7020 PFC Drehzahlvariables Positio‐

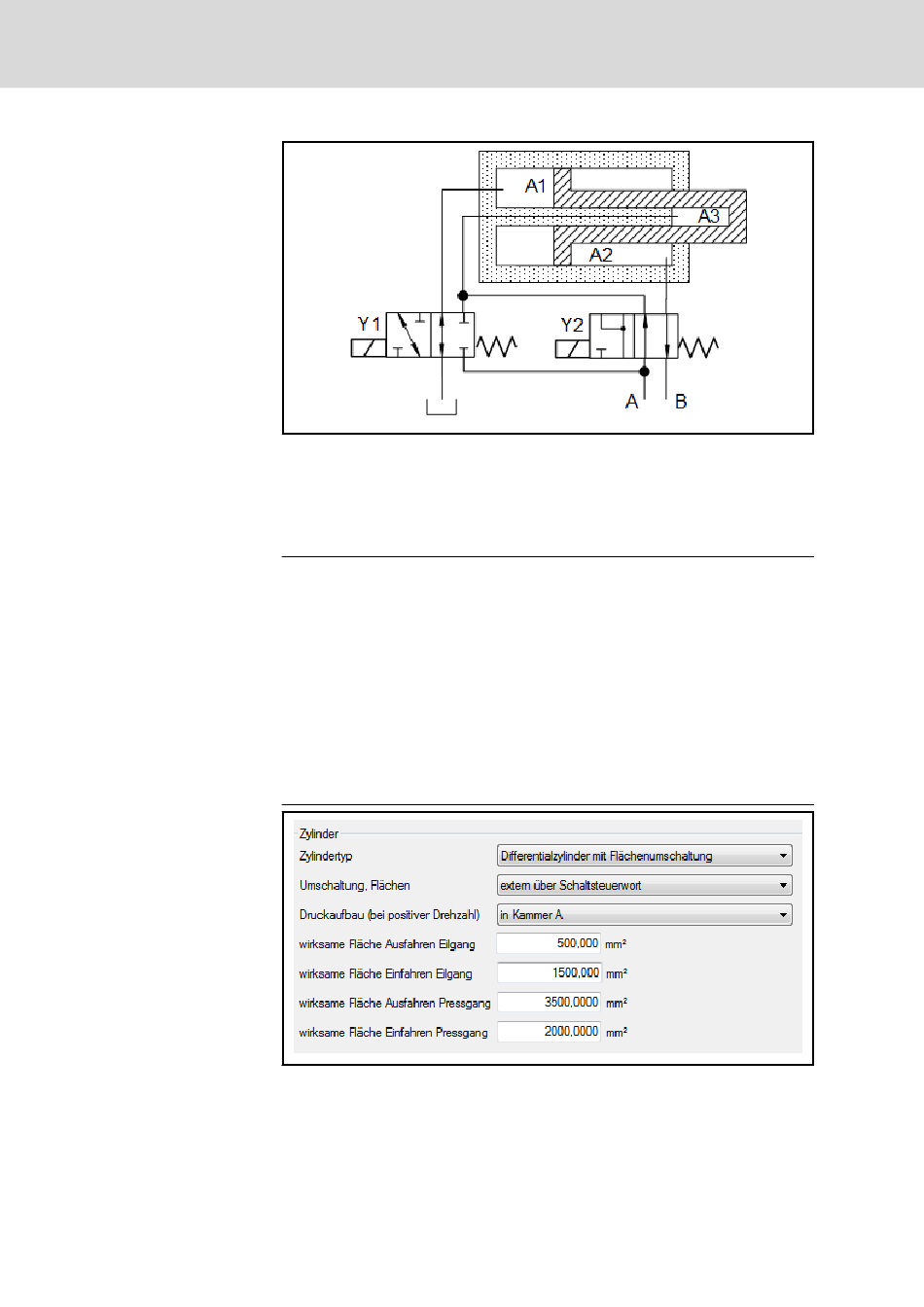

Abb. 7-77: Differentialzylinder mit Umschaltung der Wirkfläche
Damit über die Regeneration der Kammern Eilgang und Pressgang zum Ein‐
fahren und zum Ausfahren realisiert werden kann, muss die Fläche A1 grö‐
ßer sein als die Fläche A2, und die Fläche A2 muss größer sein als die Flä‐
che A3.
Beispiel:
A1 > A2 > A3
A1 = 3000 mm²
A2 = 2000 mm²
A3 = 500 mm²
Wirksame Fläche zum Ausfahren im Eilgang (S‑0‑0820 = A3 = 500 mm²
Wirksame Fläche zum Einfahren im Eilgang (S‑0‑0821 = A2 - A3 = 1500 mm²
Wirksame Fläche zum Ausfahren im Pressgang (P‑0‑1311[138]) = A1 + A3 =
3500 mm²
Wirksame Fläche zum Einfahren im Pressgang (P‑0‑1311[139]) = A2 = 2000
mm²
Abb. 7-78: Konfiguration Differentialzylinder mit Umschaltung der Wirkfläche
Bei einem Differentialzylinder mit einfacher Regeneration, und somit Eil‐
gang-/Pressgangumschaltung nur beim Ausfahren, können die wirksamen
Flächen wie beim Differentialzylinder mit Umschaltung der Wirkfläche in bei‐
de Richtungen genutzt werden. Zum Einfahren werden bei Eilgang und
nieren hydraulischer Achsen
