76/331
Inbetriebnahme
PROFIBUS®
Bosch Rexroth AG R911379549_ Ausgabe 02
Rexroth Sytronix SvP 7020 PFC Drehzahlvariables Positio‐

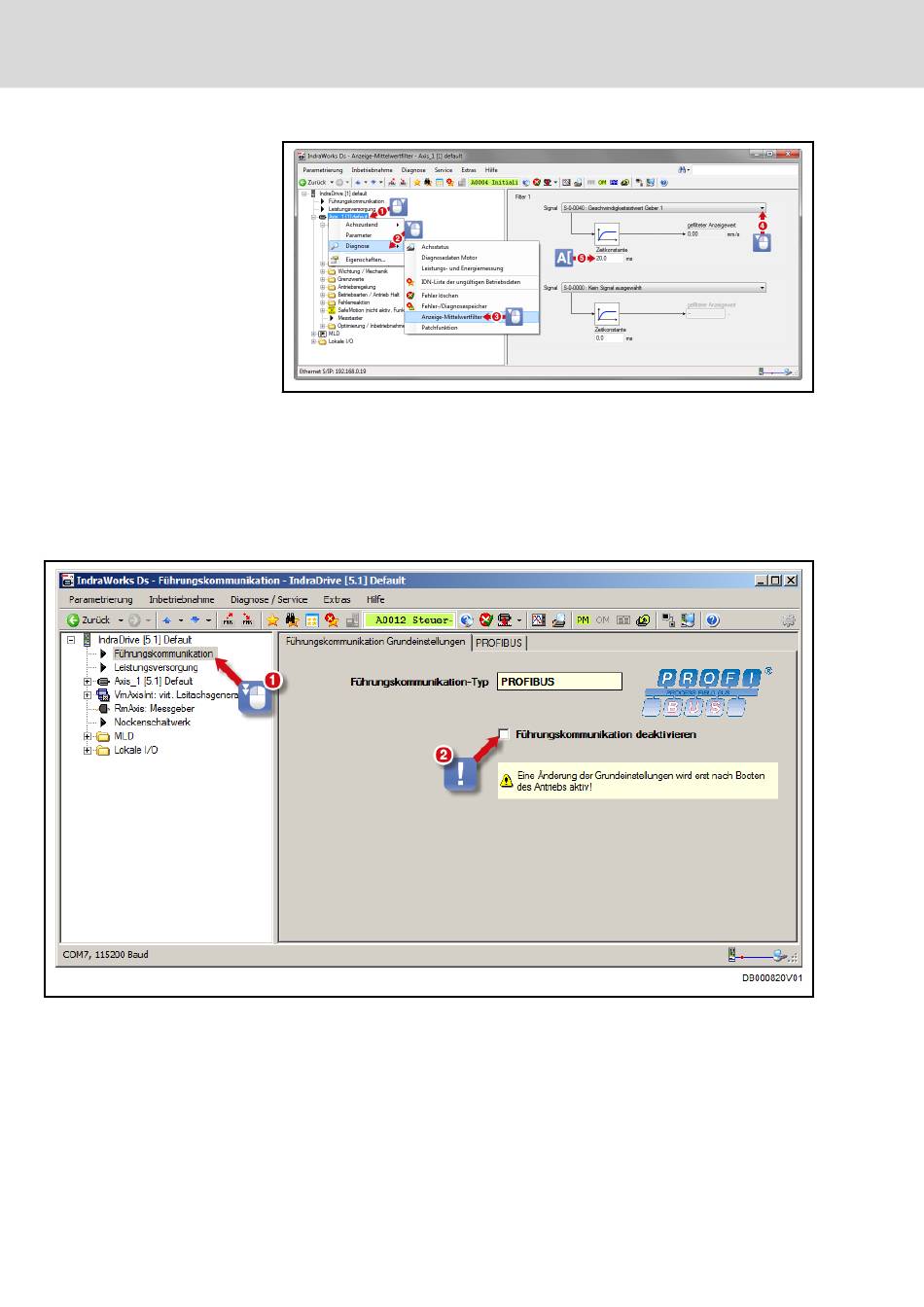

Abb. 7-9:
Anzeige des Mittelwertfilters
Die Inbetriebnahmeanleitung "IndraDrive mit PROFIBUS® - Beispiel mit Sie‐
mens SIMATIC S7" (R911341340) beschreibt die detaillierte Konfiguration
von Steuerung und IndraDrive. Im Folgenden sind die wichtigsten Schritte auf
Seite des IndraDrives für einen ordnungsgemäßen Betrieb der PFC-Software
beschrieben.
1.
Feldbus ggf. aktivieren (P‑0‑4089.0.1 = 16)
Abb. 7-10:
Feldbus aktivieren
Neustart (C6400) erforderlich!
2.
Antriebsadresse einstellen (P‑0‑4025)
nieren hydraulischer Achsen
