160/331
Inbetriebnahme
Aufbau
Bosch Rexroth AG R911379549_ Ausgabe 02
Rexroth Sytronix SvP 7020 PFC Drehzahlvariables Positio‐

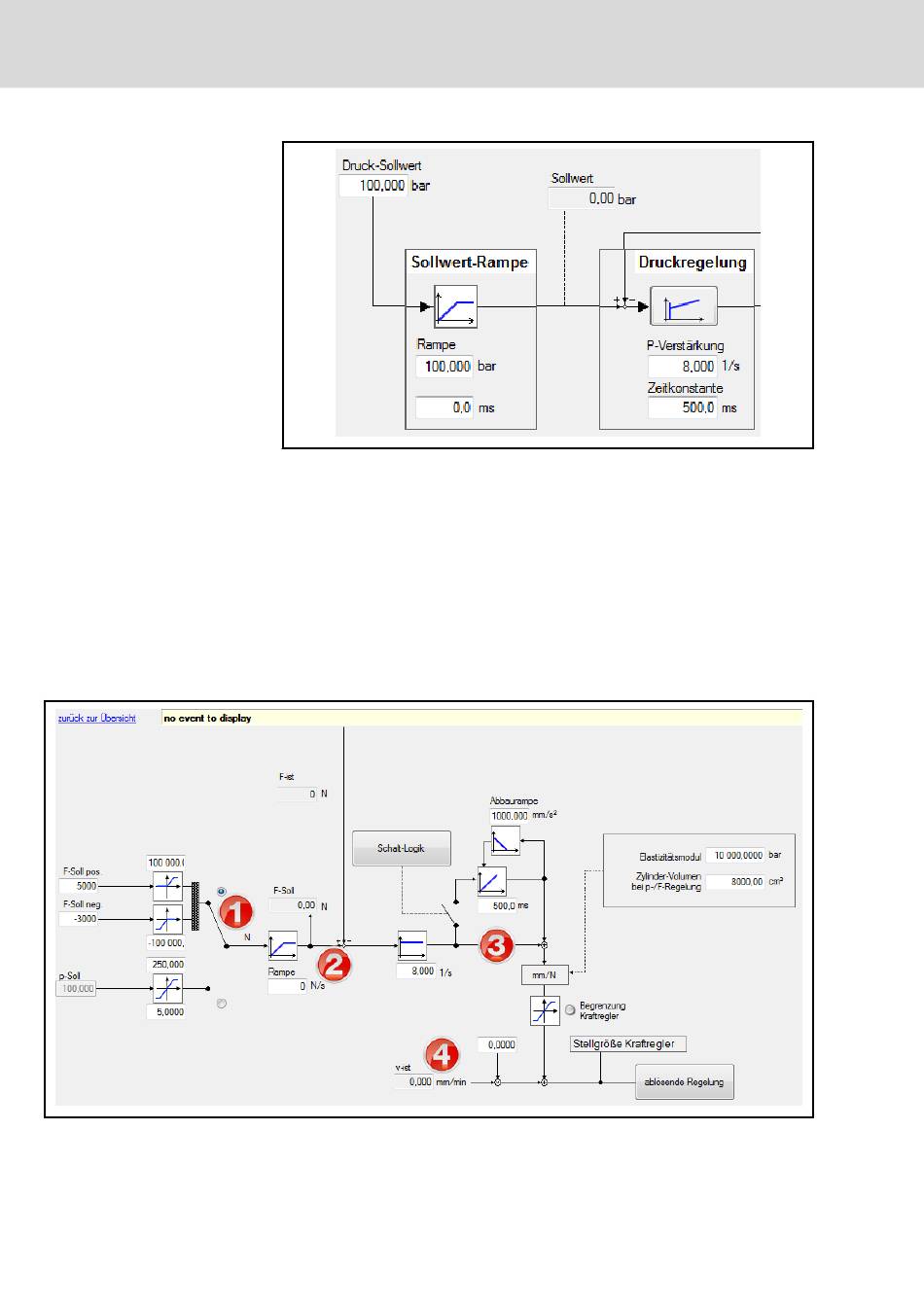

Abb. 7-120:
Übersicht Druckregler
Weitere Einstellung werden im Detaildialog aufgedeckt. Das Reglersymbol ist
die zugehörige Schaltfläche.
Der Kraftregler stellt folgende Funktionen bereit:
1.
Umschaltung Druck-/Kraftregelung
2.
Sollwert-/Istwertaufbereitung
3.
PI-Regler
●
Proportionalverstärkung der Regeldifferenz
●
Integralanteil für Ausgang des P-Reglers mit Schaltlogik und Ab‐
baurampe
4.
Vorsteuerung der Istgeschwindigkeit
Abb. 7-121:
Kraftregler
nieren hydraulischer Achsen
