Rexroth Sytronix SvP 7020 PFC Drehzahlvariables Positionie‐
ren hydraulischer Achsen
Verstellpumpe, 2-Punkt-Verstel‐
Beispiel:
Vg_max = 10 cm³/U
Vg_min = 6 cm³/U
Vg_min ≤ Vg_act ≤ Vg_max
Verdrängungsvolumen max. (P‑0‑2943) = Vg_max = 10 cm³/U
Verdrängungsvolumen min. (P‑0‑1371) = Vg_min = 6 cm³/U
Wirksames Verdrängungsvolumen (P‑0‑1275) = Vg_act

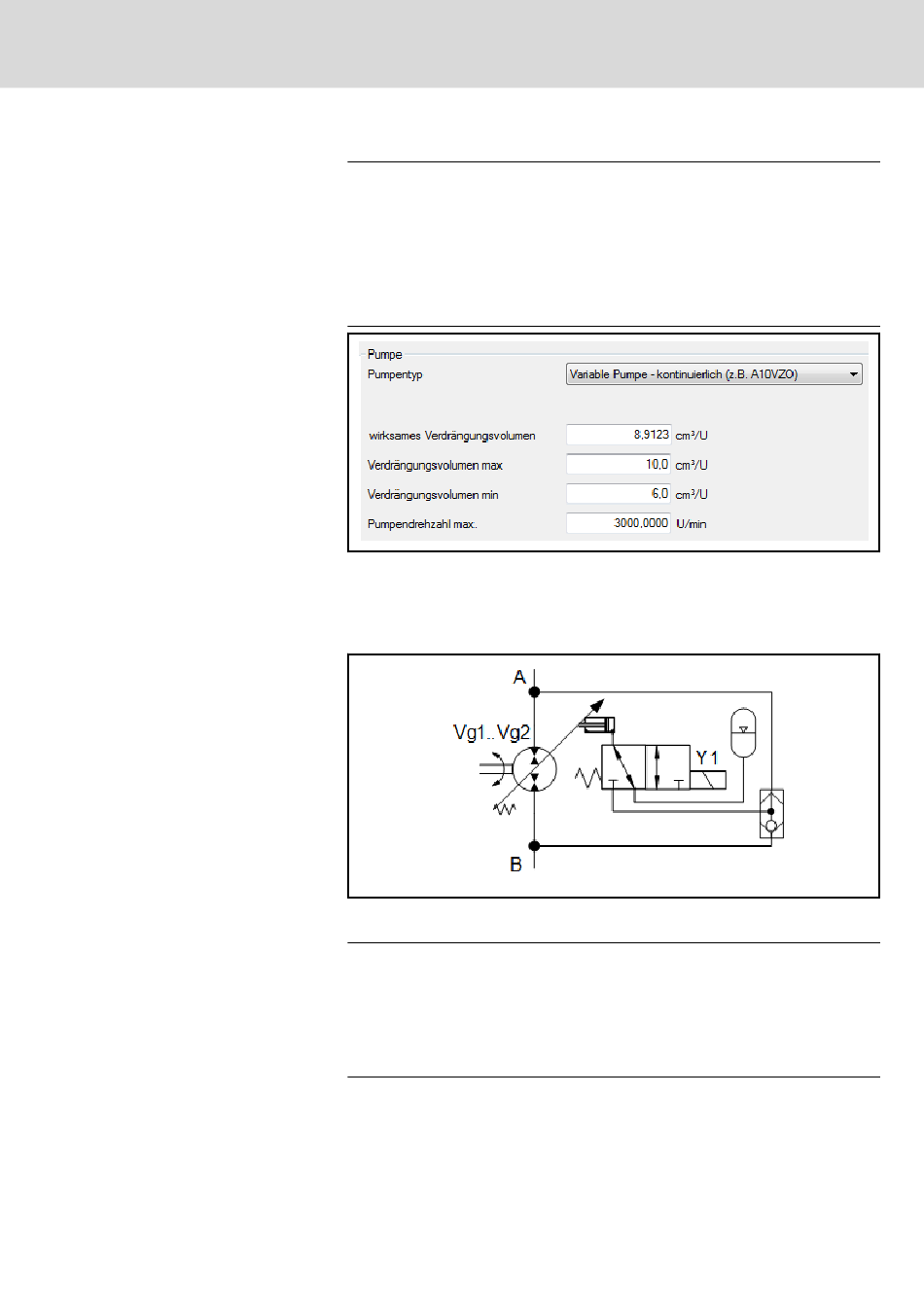

Abb. 7-84: Variable Pumpe kontinuierlich
Bei einem Pumpensystem mit 2-Punkt-Verstellung werden nur das minimale
lung
und das maximale Volumen konfiguriert. Unabhängig vom hydraulischen Auf‐
bau des Verstellsystems werden immer die wirksamen Fördervolumen konfi‐
guriert.
Abb. 7-85: Verstellpumpe mit binärer Anwahl
Beispiel:
Eine Pumpe mit 2-Punkt-Verstellung
Vg1 = 10 cm³/U
Vg2 = 6 cm³/U
Verdrängungsvolumen max. (P‑0‑2943) = Vg1 = 10 cm³/U
Verdrängungsvolumen min. (P‑0‑1371) = Vg2 = 6 cm³/U
Inbetriebnahme
