Rexroth Sytronix SvP 7020 PFC Drehzahlvariables Positionie‐
ren hydraulischer Achsen
6.18

Felddatenerfassung

6.18.1

Kurzbeschreibung

6.18.2

Aktivieren/Deaktivieren des FDA-Pakets

Berechnung der Daten für PFC
aktivieren
Funktionalität FDA aktivieren
● P‑0‑1280, Systemstatuswort 1
● P‑0‑1300, Diagnose-Code TF
● P‑0‑1312, Diagnose-Logbuch TF
● P‑0‑1387, Diagnose-Text TF
● S‑0‑0095, Diagnose
● S‑0‑0390, Diagnose-Nummer
Das Programmpaket Felddatenerfassung (FDA – Field Data Acquisition),
welches in PFC EXTENDED enthalten ist, ermöglicht die Aufzeichnung von
Prozessdaten eines elektrohydraulischen Linearantriebs (SHA) im Feld. Die
aufgezeichneten Daten beschreiben die im Feld erfahrene Belastung der
Komponenten der Achse und erleichtern im Servicefall die Diagnose und
Fehlererkennung. Das Speichern der Daten erfolgt auf dem lokalen Speicher‐
medium des Steuerungssystems.
Für die Auswertung der Daten müssen die erzeugten Dateien vom Speicher‐
medium des Steuerungssystems kopiert und dem Bosch Rexroth Service zur
Auswertung übergeben werden. Bei einem IndraDrive befinden sich die Da‐
ten im Ordner „User" (siehe Abbildung unten) auf der µSD-Karte, die im Kar‐
tenslot des Bedienteils steckt.

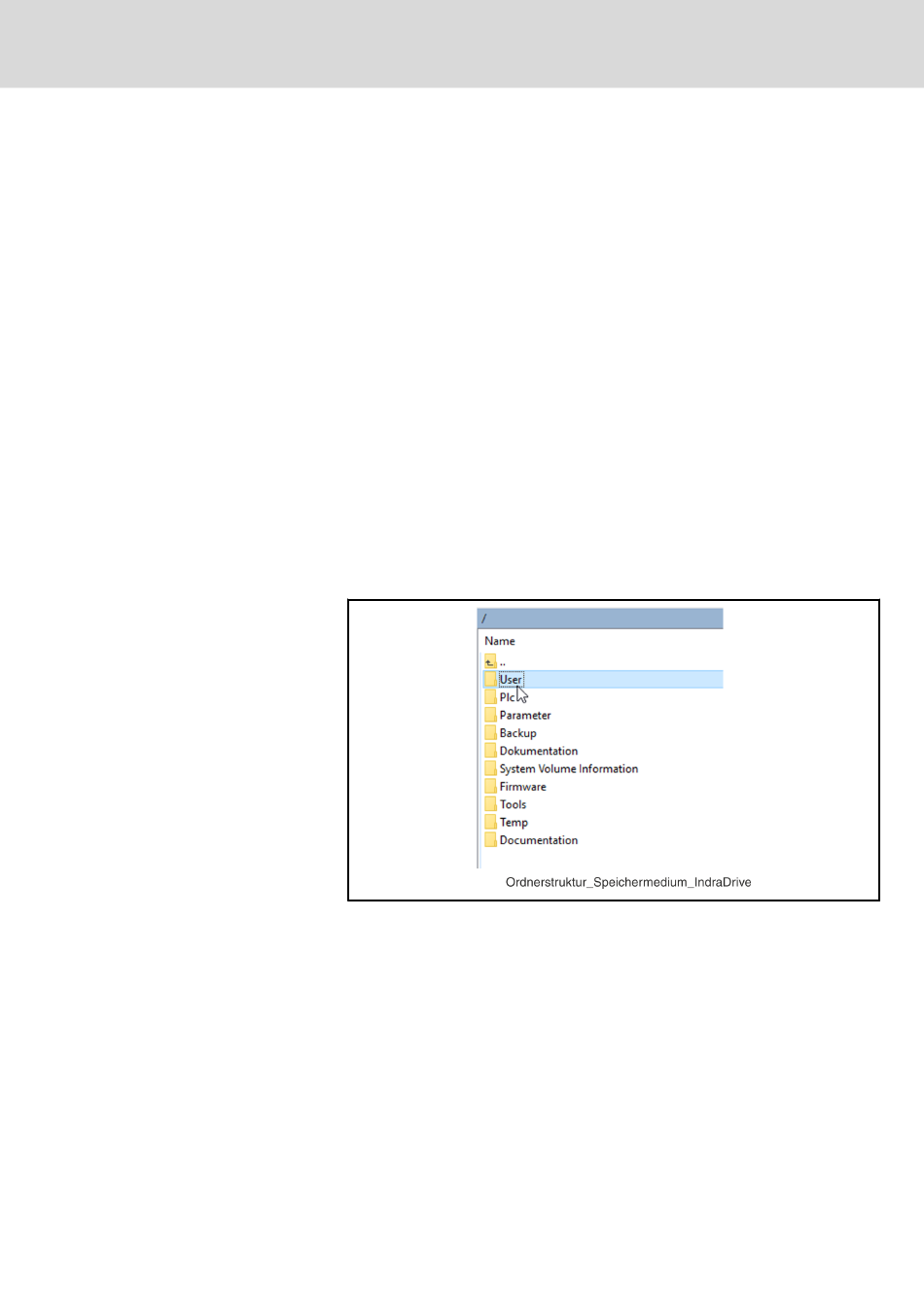

Abb. 6-21: Abb.: Ordnerstruktur auf dem Speichermedium des IndraDrives
P‑0‑1312[702] Bit 0
→ FALSE = Berechnung der Felddaten für PFC nicht freigegeben
→ TRUE = Berechnung der Felddaten für PFC freigegeben
P‑0‑1372 Bit 30
→ FALSE = Funktion aktiv
→ TRUE = Funktion nicht aktiv
Kurzbeschreibung der PFC-Funktionen
