Rexroth Sytronix SvP 7020 PFC Drehzahlvariables Positionie‐
ren hydraulischer Achsen

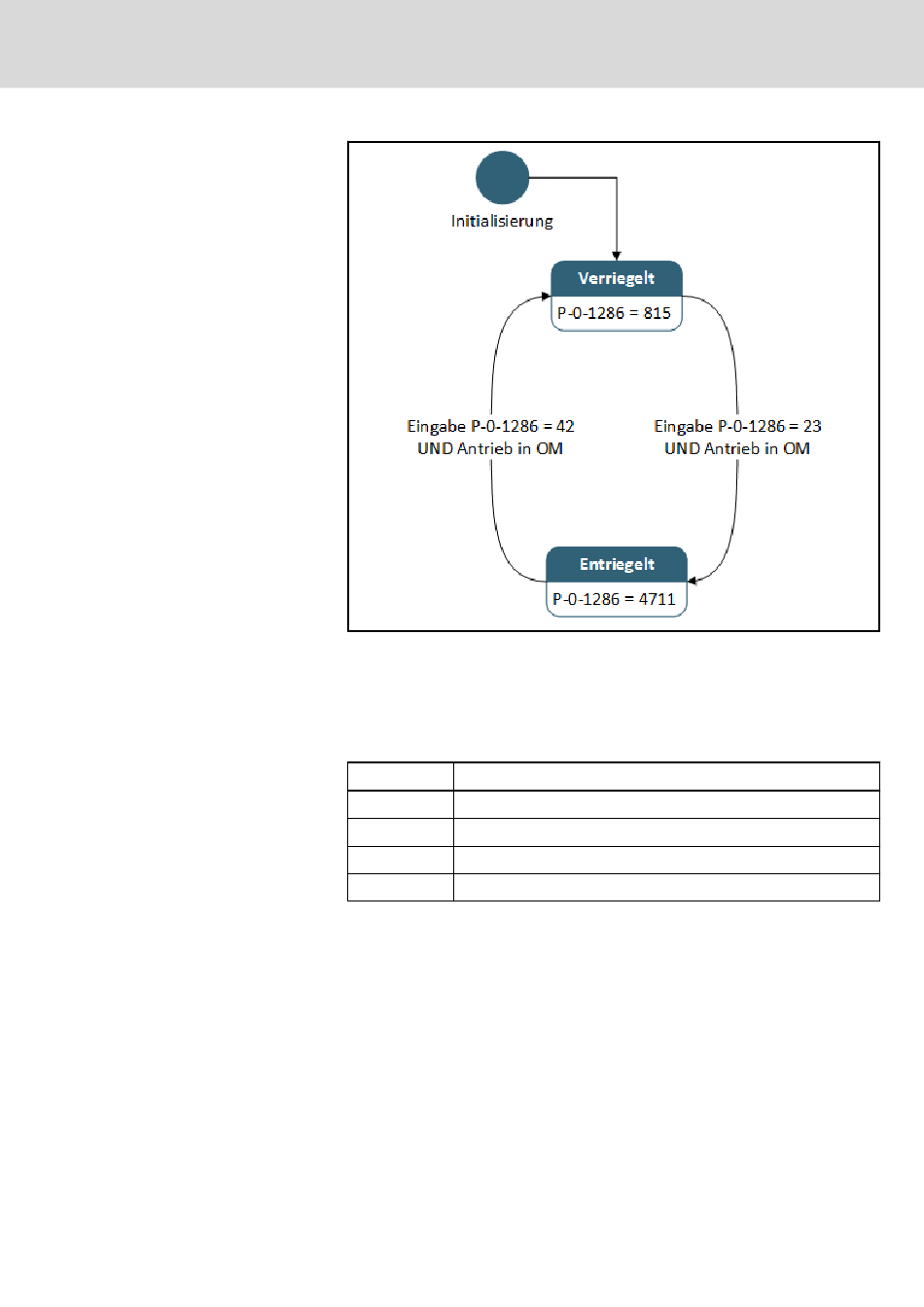

Abb. 7-94: State-Machine des Verriegelungsparameters
Die Überwachung der Rückmeldesignale von Hochhalteventilen wird über
P‑0‑1311[208]; Bit 0 aktiviert (= 0, default) oder deaktiviert (= 1). Bei Verwen‐
dung der Überwachung werden die Rückmeldesignale der Ventile auf Para‐
meter P‑0‑1393 gemäß der folgenden Darstellung erwartet:
P‑0‑1393 SPS Eingang WORD AT %IB6:
Bit Beschreibung
0 NC Kontakt Ventil 1
1 NO Kontakt Ventil 1
2 NC Kontakt Ventil 2
3 NO Kontakt Ventil 2
Tab. 7-10: Rückmeldung der Ventile
Es sind die folgenden Einstellungen zu parametrieren, anhand derer die
Rückmeldesignale überwacht werden:
● Die maximale Überdeckung [ms] der Rückmeldesignale der Sicherheits‐
ventile NO (normally open) und NC (normally closed) in P‑0‑1311[209]
● Die maximal zulässige Zeit [ms], bis ein Sicherheitsventil geschlossen
sein muss, in P‑0‑1311[210]
● Die maximal zulässige Zeit [ms], bis ein Sicherheitsventil geöffnet sein
muss, in P‑0‑1311[211]
● Steueröldruck [bar], ab dem die Sicherheitsventile offen bleiben, wenn
sie geöffnet werden sollen, in P-0-1311[212]
Inbetriebnahme
