Boot-Applikation Extended (*.App + *.Crc) - Bosch Rexroth Sytronix SvP 7020 PFC Beschreibung Und Inbetriebnahmeanleitung

Rexroth Sytronix SvP 7020 PFC Drehzahlvariables Positionie‐
ren hydraulischer Achsen
7.3.3

Boot-Applikation EXTENDED (*.app + *.crc)

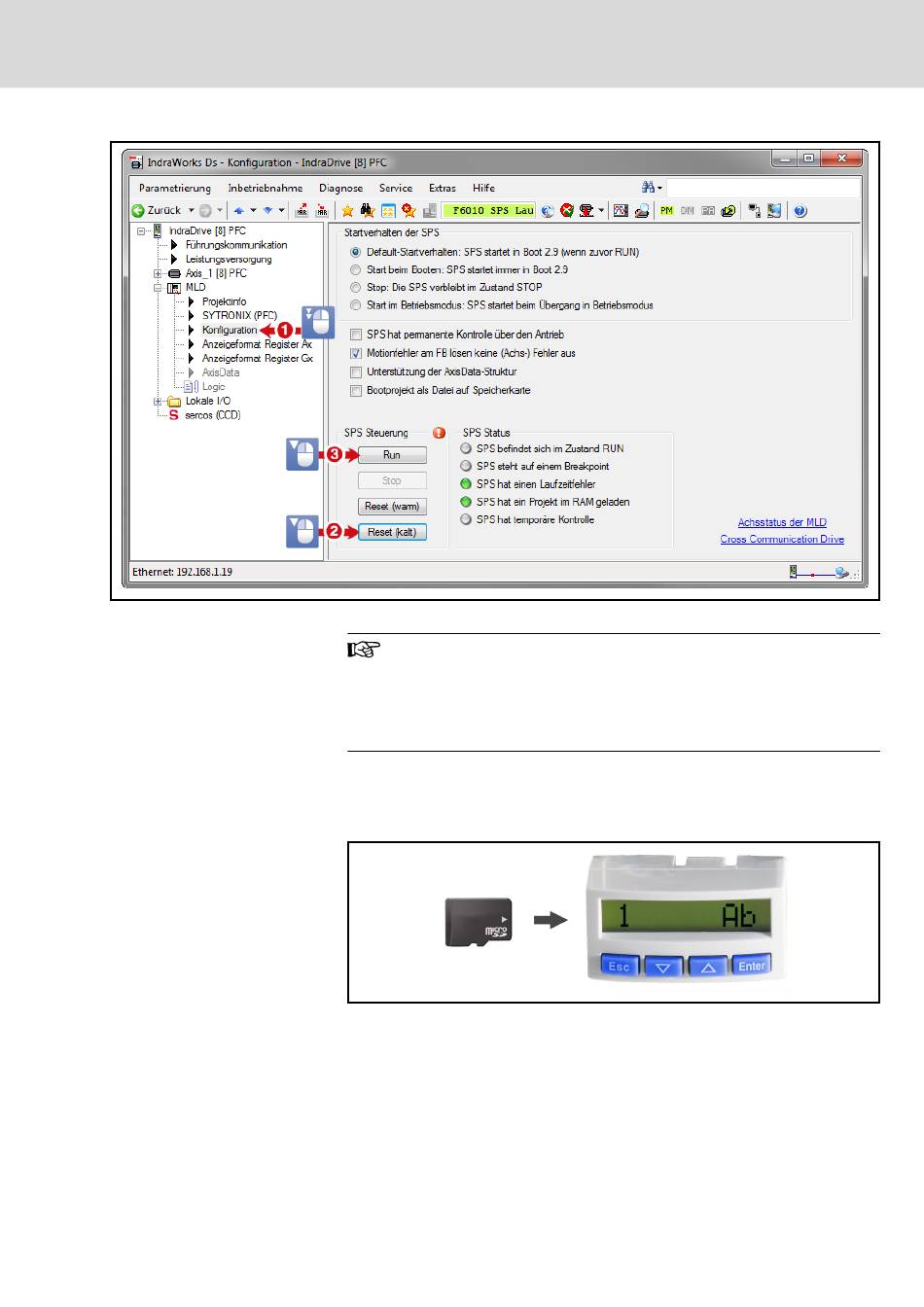

Abb. 7-52: Abhilfe bei Fehler F6010 beim Laden des Programms
PFC als Parameterdatei beinhaltet den Funktionsumfang des De‐
rivats "STANDARD". Für den erweiterten Funktionsumfang des
Derivats "EXTENDED" muss PFC als Bootprojekt-Datei oder als
Bibliothek in einem Benutzerprojekt verwendet werden. In beiden
Fällen wird die als Zubehör erhältliche microSD-Karte als Ablage‐
ort benötigt.
Die Bootapplikation des PFC EXTENDED-Derivats wird auf der optionalen
microSD-Karte abgelegt.
Abb. 7-53: ADVANCED-Bedienteil HAP01.1A
Die Dateien Application.app und Application.crc müssen in dem Ordner
"PLC" auf der Speicherkarte abgelegt sein. Hierfür kann ein Kartenlesegerät
oder eine FTP-Verbindung mit dem IndraDrive genutzt werden.
Die Verwendung der Speicherkarte als Ablageort des Bootprojekts wird in der
MLD-Konfiguration eingestellt. Zur Aktivierung des abgelegten Projekts ist ein
Neustart des Geräts notwendig.
Inbetriebnahme
R911379549_ Ausgabe 02 Bosch Rexroth AG
115/331
