Rexroth Sytronix SvP 7020 PFC Drehzahlvariables Positionie‐
ren hydraulischer Achsen

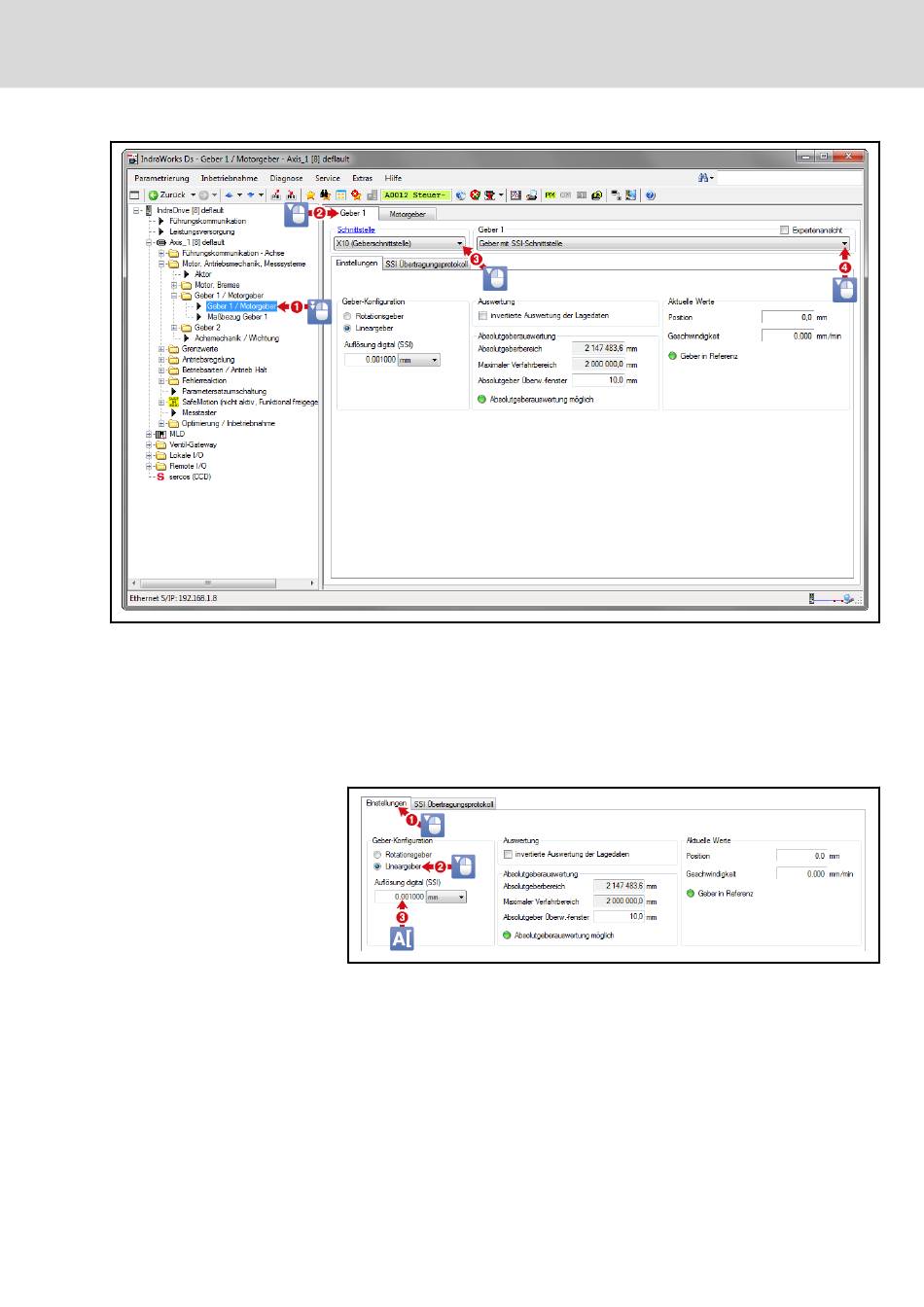

Abb. 7-28: Geber 1, Konfiguration
Die digitale Auflösung des Gebers ist seinem Datenblatt und meist auch der
Aufschrift der Auswertelektronik zu entnehmen. Bei Eingabe der Geberauflö‐
sung kann zwischen Millimetern je Inkrement und Inkrementen je Millimeter
umgeschaltet werden, um die Herstellerangaben direkt übernehmen zu kön‐
nen.
Ob eine Invertierung eingestellt werden muss, wird im Kapitel "Wichtung" er‐
läutert.
Abb. 7-29: Geber 1, Einstellungen
In dem Reiter "SSI-Übertragungsprotokoll" wird der Aufbau des digitalen Sig‐
nals eingestellt. Dieser ist nicht genormt und kann sich je nach Hersteller und
Bestellung unterscheiden. Die Codierung (Gray/binär) und die Anzahl der Po‐
sitionsbits sind dem Datenblatt und meist auch der Aufschrift der Auswert‐
elektronik zu entnehmen.
Die einstellbare Baudrate ist von der Länge des Geberkabels abhängig und
kann dem Geberdatenblatt entnommen werden.
Inbetriebnahme
R911379549_ Ausgabe 02 Bosch Rexroth AG
95/331
