Inbetriebnahme
Bosch Rexroth AG R911379549_ Ausgabe 02
Rexroth Sytronix SvP 7020 PFC Drehzahlvariables Positio‐

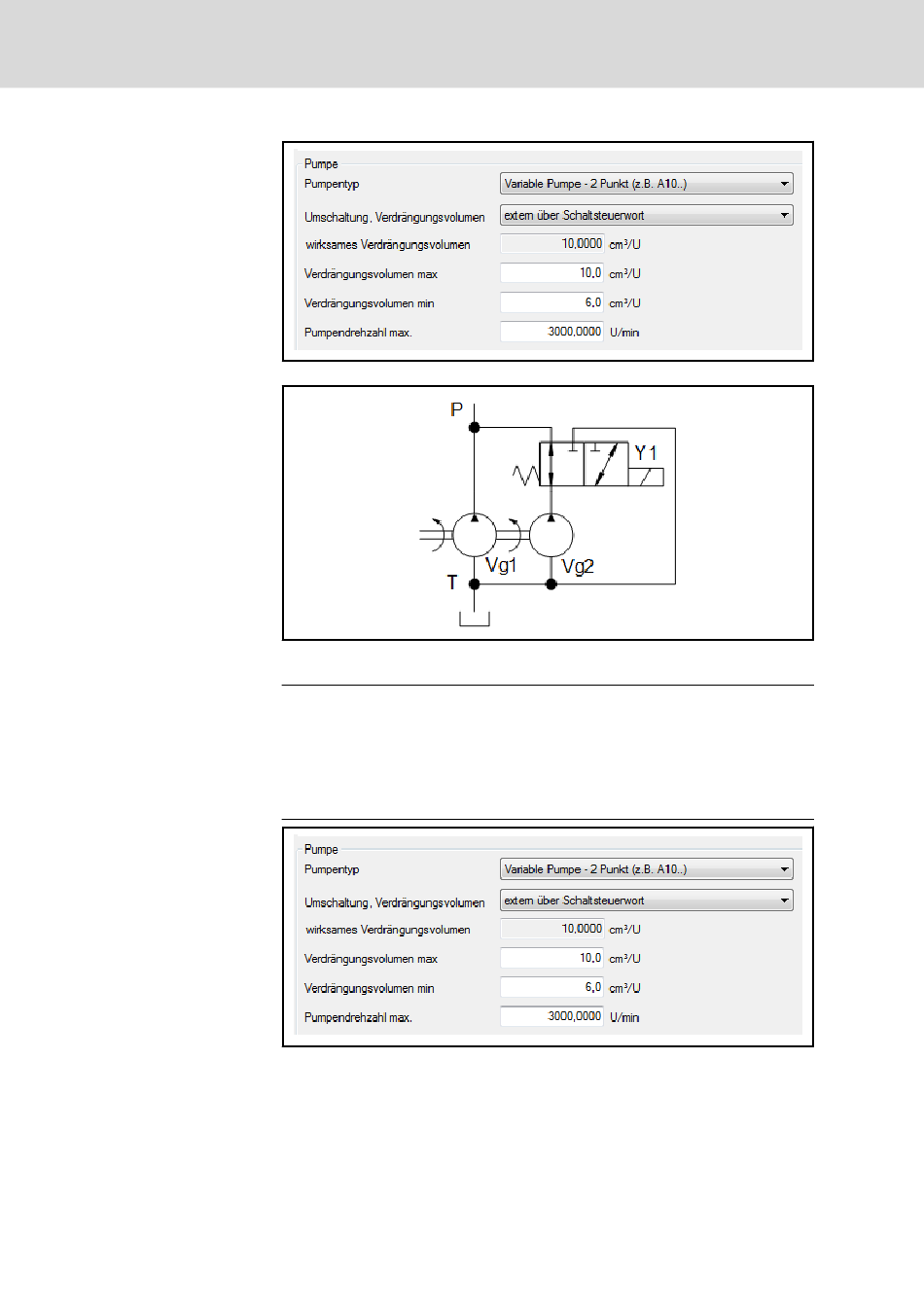

Abb. 7-86: Variable Pumpe 2-Punkt
Abb. 7-87: Zwei Pumpen, über ein Ventil zusammengeschaltet
Beispiel:
Zwei verschaltete Pumpen
Vg1 = 10 cm³/U
Vg2 = 6 cm³/U
Verdrängungsvolumen max. (P‑0‑2943) = Vg1 + Vg2 = 16 cm³/U
Verdrängungsvolumen min. (P‑0‑1371) = Vg1 = 10 cm³/U
Abb. 7-88: Variable Pumpe 2 Punkt
Es gibt drei verschiedene Modi zur Ansteuerung der Umschaltung zwischen
kleinem und großem Födervolumen, die über die Konfiguration der Koordina‐
tionsart (P‑0‑1370; Bits 14/13) ausgewählt werden:
nieren hydraulischer Achsen
