Aktorgeber

Unterstützte Geber

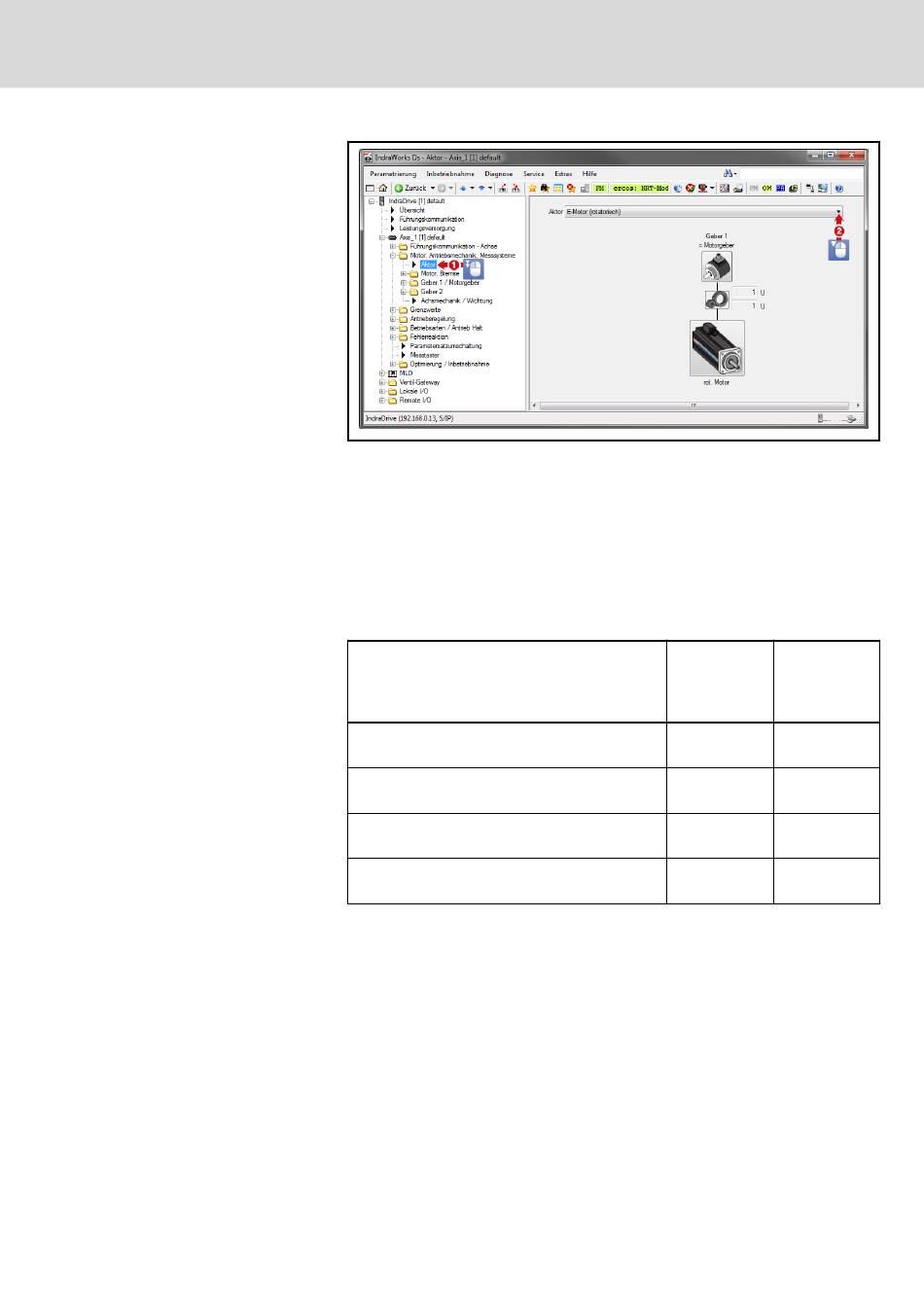

Abb. 7-27: Rotatorischer Aktor (E-Motor)
Der Vorschub ändert sich hier nicht. Trotzdem wird auch hier das Sytronix-
Funktionspaket benötigt, um die Parameterschnittstelle unter Anderem für die
ablösende Regelung freizuschalten.
Grundsätzlich können zur Ermittlung der Zylinderposition alle Gebertypen
verwendet werden, die mit der Multigeberschnittstelle des IndraDrives (EC-
Option) unterstützt werden. Zusätzlich können ab MPx20 Gebersignale über
Sercos® an den IndraDrive übertragen werden. Diese sind unter anderem:
Bezeichnung
Geber mit Sinussignalen (1 Vss, 5-V- oder 12-V-
Versorgung)
Geber mit Sinussignalen und HIPERFACE®-
Schnittstelle (1 Vss, 12-V-Versorgung)
Geber mit Rechtecksignalen (TTL, 5-V- oder 12-
V-Versorgung)
Geber mit Sinussignalen und EnDat® 2.1-Schnitt‐
stelle (1 Vss, 5-V- oder 12-V-Versorgung)
Inbetriebnahme
Zuordnung Ge‐ Physikalischer
ber 1 → Gebertyp
Schnittstelle (S‑0‑0602.x.1)
(P‑0‑0077)
x 2
x 4
x 5
x 6
