Inbetriebnahme
Prozesskraft/Prozessdruck
Tankdruck
Öltemperatur
Bosch Rexroth AG R911379549_ Ausgabe 02
Rexroth Sytronix SvP 7020 PFC Drehzahlvariables Positio‐

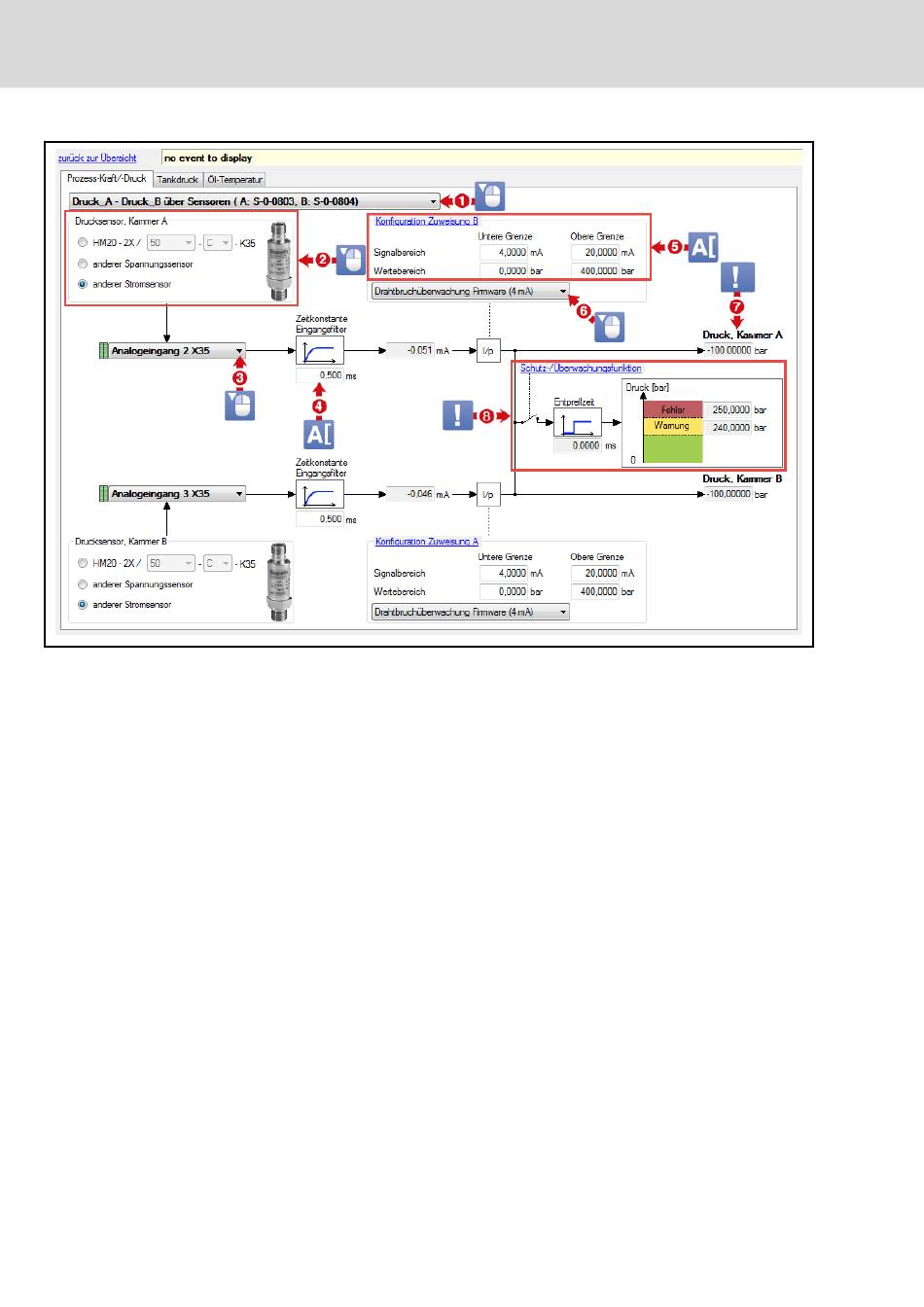

Abb. 7-97: Prozess-Kraft/-Druck
Die wirksame Prozessgröße wird immer im P‑0‑1271 angezeigt. Es kann
wahlweise Prozesskraft als Kraft oder Druck (P‑0‑1370; Bit 15) vorgegeben
werden (siehe auch Dialog Kraftregelung). Dazu stehen unterschiedliche,
analoge Sensordaten zur Verfügung; Druck A (S‑0‑0803), Druck B
(S‑0‑0804), Kraft (P‑0‑2937.0.3). Die jeweilige Einheit entspricht der Wich‐
tungseinstellung für Kraft- (S‑0‑0086) bzw. Druckdaten (S‑0‑0806).
Prozesskraft:
● Kraftdifferenz (Druck_A * Fläche_A - Druck_B * Fläche_B)
● Kraftsensor
● Kraft A-seitig (Druck_A * Fläche_A)
● Kraft B-seitig (Druck_B * Fläche_B)
Prozessdruck:
● Druck A
● Druck B
Für Druck A und Druck B gibt es eine Überdrucküberwachung. Diese kann im
separaten Dialog für Schutz-/Überwachungsfunktionen eingestellt werden.
Der Tankdruck wird immer im S‑0‑0814 angezeigt. Die Einheit ist in den
Wichtungseinstellungen für Druckdaten (S‑0‑0806) einstellbar.
Für den Tankdruck gibt es eine Überdrucküberwachung und eine Unterdruck‐
überwachung. Diese können im separaten Dialog für Schutz-/Überwachungs‐
funktionen eingestellt werden.
Die Öltemperatur wird immer im P‑0‑1284 in "°C" angezeigt.
