Rexroth Sytronix SvP 7020 PFC Drehzahlvariables Positionie‐
ren hydraulischer Achsen
Differentialzylinder mit Umschal‐
tung der Wirkfläche

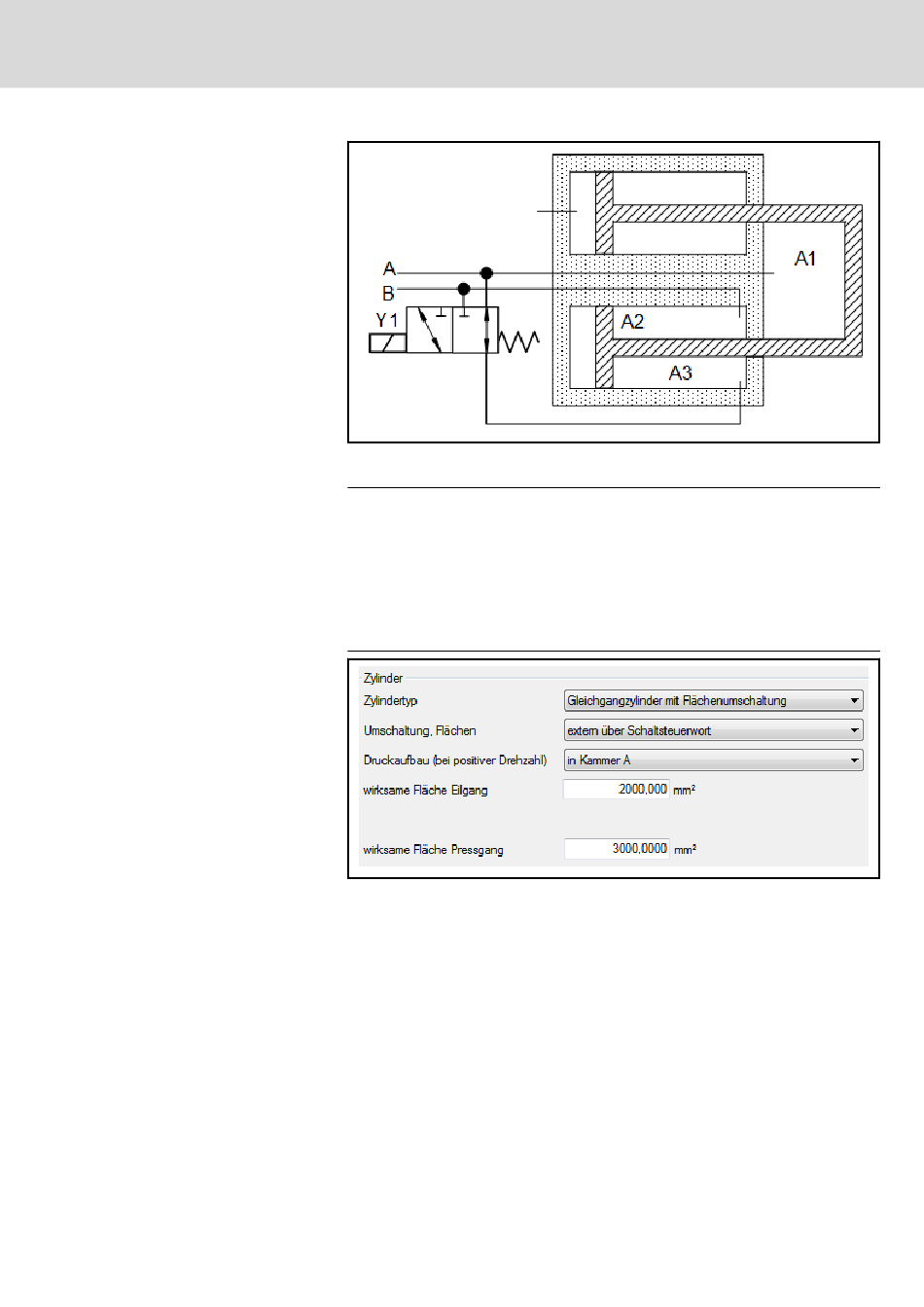

Abb. 7-75: Gleichgangzylinder mit Umschaltung der Wirkfläche
Beispiel:
A1 = A2 + A3
A1 = 3000 mm²
A2 = 2000 mm²
A3 = 1000 mm²
Wirksame Fläche Eilgang (S‑0‑0820) = A1 - A3 = A2 = 2000 mm²
Wirksame Fläche Pressgang (P‑0‑1311[138]) = A1 = A2 + A3 = 3000 mm²
Abb. 7-76: Konfiguration Gleichgangzylinder mit Umschaltung der Wirkfläche
Bei einem Differentialzylinder mit Umschaltung der Wirkfläche müssen vier
Flächen parametriert werden. Zum Einfahren und zum Ausfahren sowie für
Eilgang und Pressgang sind die wirksamen Flächen unterschiedlich groß.
Siehe auch Funktionsbeschreibung: Umschaltung der Wirkfläche
Inbetriebnahme
R911379549_ Ausgabe 02 Bosch Rexroth AG
131/331
