IndraLogic XLC IndraMotion MLC 14VRS Systemübersicht
Digitale Onboard-Ausgänge
Steckplätze 3 und 4
Leuchtdiode D
Bedeutung
Aus
24 V fehlen
Grün
24 V liegen an
Rot
Kurzschluss oder Überlast
Tab. 6-16:
Leuchtdiode D
Zwischen den digitalen Eingängen und der Klemme für die Spannungsver‐
sorgung sind zwei Klemmreihen mit insgesamt 8 digitalen Ausgängen an der
IndraControl L45/L65/L75 angeordnet.

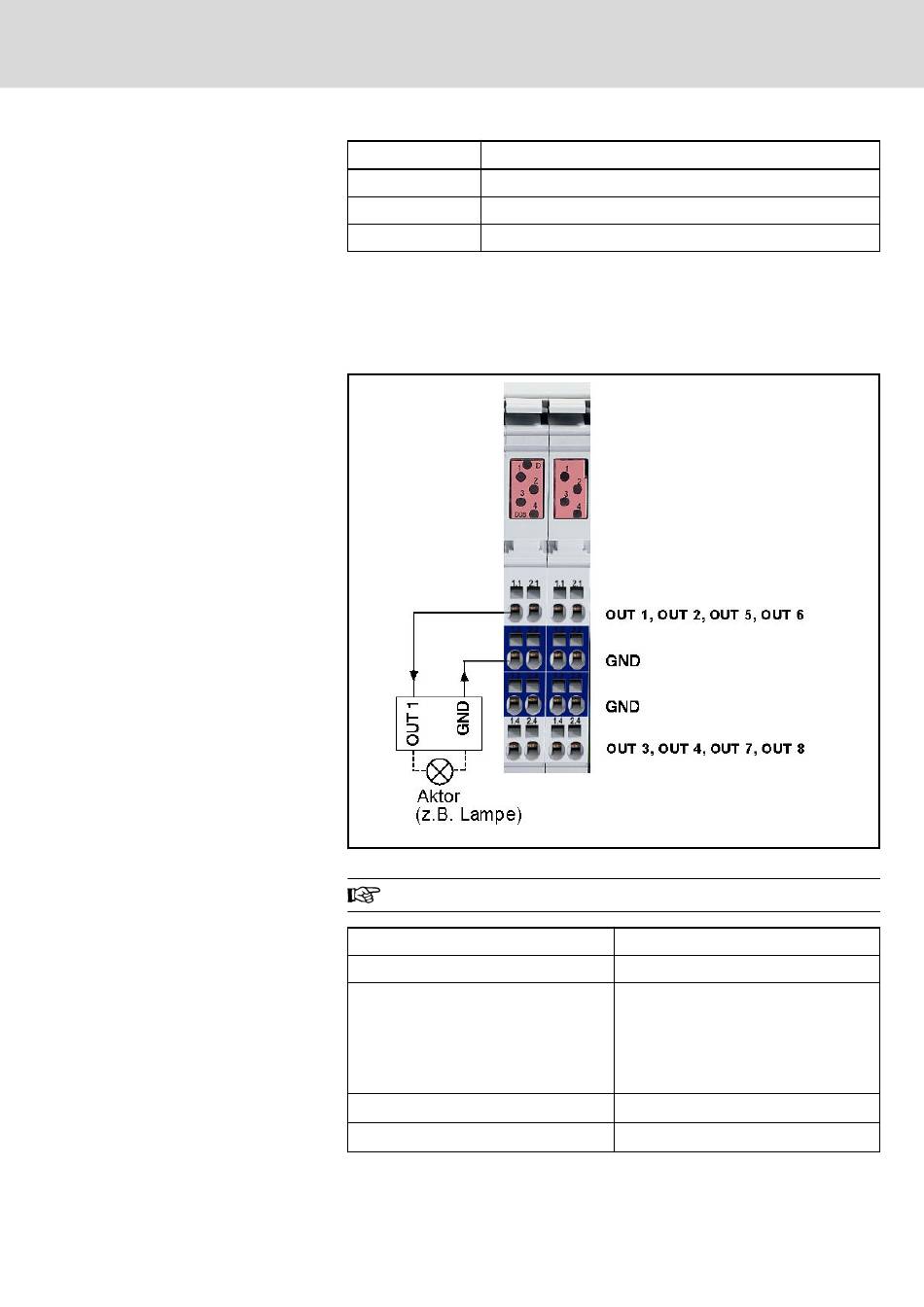

Abb. 6-16:
Digitale Ausgänge
Achten Sie auf die farbliche Kennzeichnung der Stecker!
Anzahl der Ausgänge
Anschlusstechnik
Art der Ausgänge
Potenzialtrennung zu U
S
Potenzialtrennung zu U
L
Anschlüsse und Bedienelemente
8
2-Leiter
Halbleiterausgänge, nicht spei‐
chernd
geschützt, mit automatischem Wie‐
deranlauf
stromliefernd
Nein
Ja
R911341503_Ausgabe 07 Bosch Rexroth AG
65/297
