IndraLogic XLC IndraMotion MLC 14VRS Systemübersicht
Ethernet (ModbusTCP) Koppler
Eigenschaften:
● mit entsprechenden Modulen ist Sercos synchronfähiger Betrieb mög‐
lich
● modular erweiterbar um bis zu 63 externe I/O-Module
● maximal 1485 Byte je Datenrichtung Prozessdaten
● Unterstützt sichere I/O Module S20-SSDx
● Parametrierung und Konfiguration mittels SDDML inkl. Diagnose
Weitere Informationen zum Rexroth Sercos III S20-Koppler finden Sie im Da‐
tenblatt: DOK-CONTRL-S20*S3*BK+*-DA.

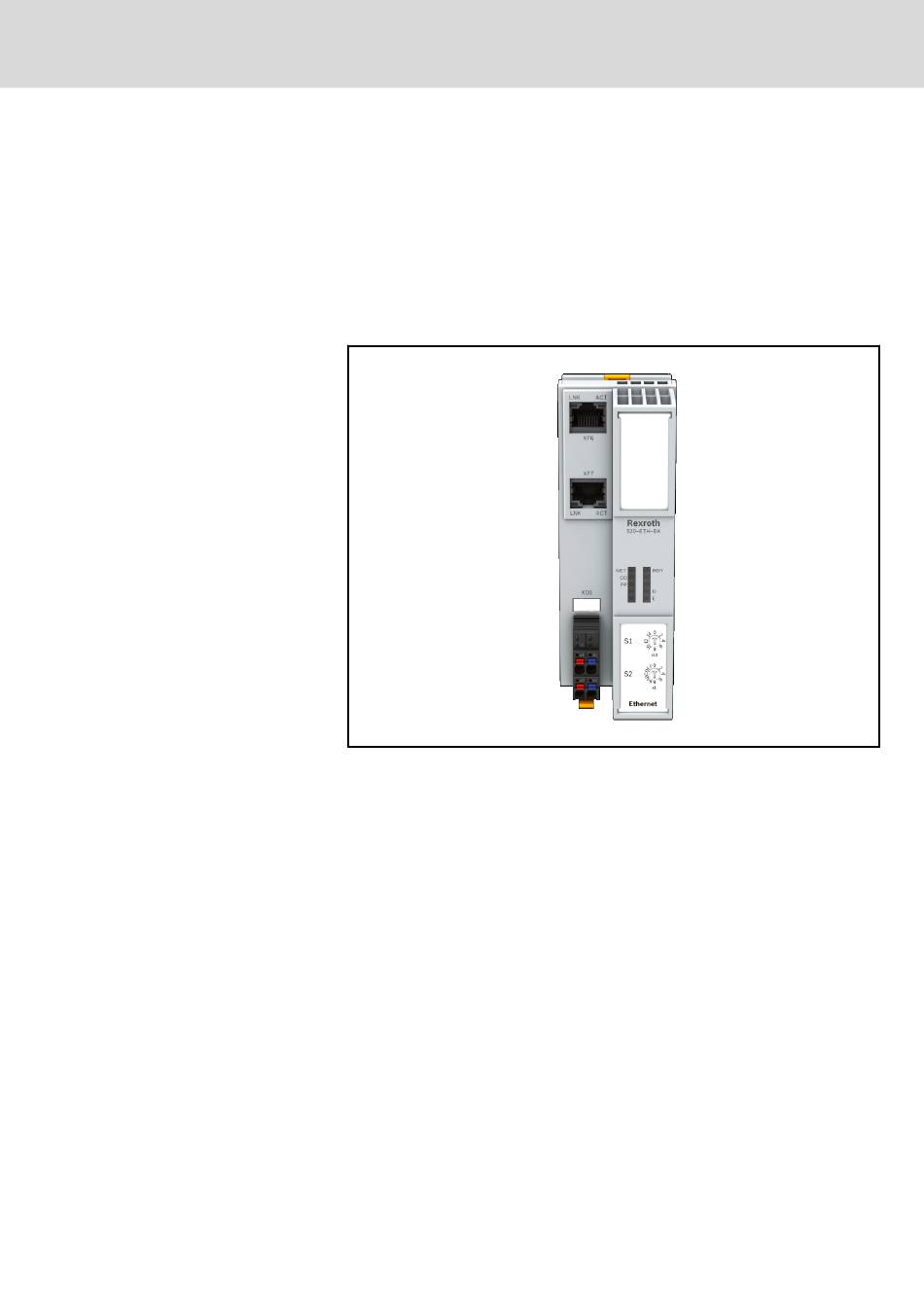

Abb. 8-7: Rexroth Ethernet S20-Koppler
Der Feldbus-Koppler dient zur Einbindung von S20 I/O-Modulen in Ethernet-
Systeme.
Die maximale Anzahl an I/O-Modulen ist abhängig von den zur Verfügung
gestellten Nutzdaten der angeschlossenen I/O-Module.
Eigenschaften
● Modular erweiterbar um bis zu 63 externe I/O-Module
● Unterstützt ModbusTCP (UDP)
Weitere Informationen zum Rexroth Ethernet S20-Koppler finden Sie im Da‐
tenblatt: DOK-CONTRL-S20*ETH*BK*-DA.
I/O-Peripherie
