IndraLogic XLC IndraMotion MLC 14VRS Systemübersicht

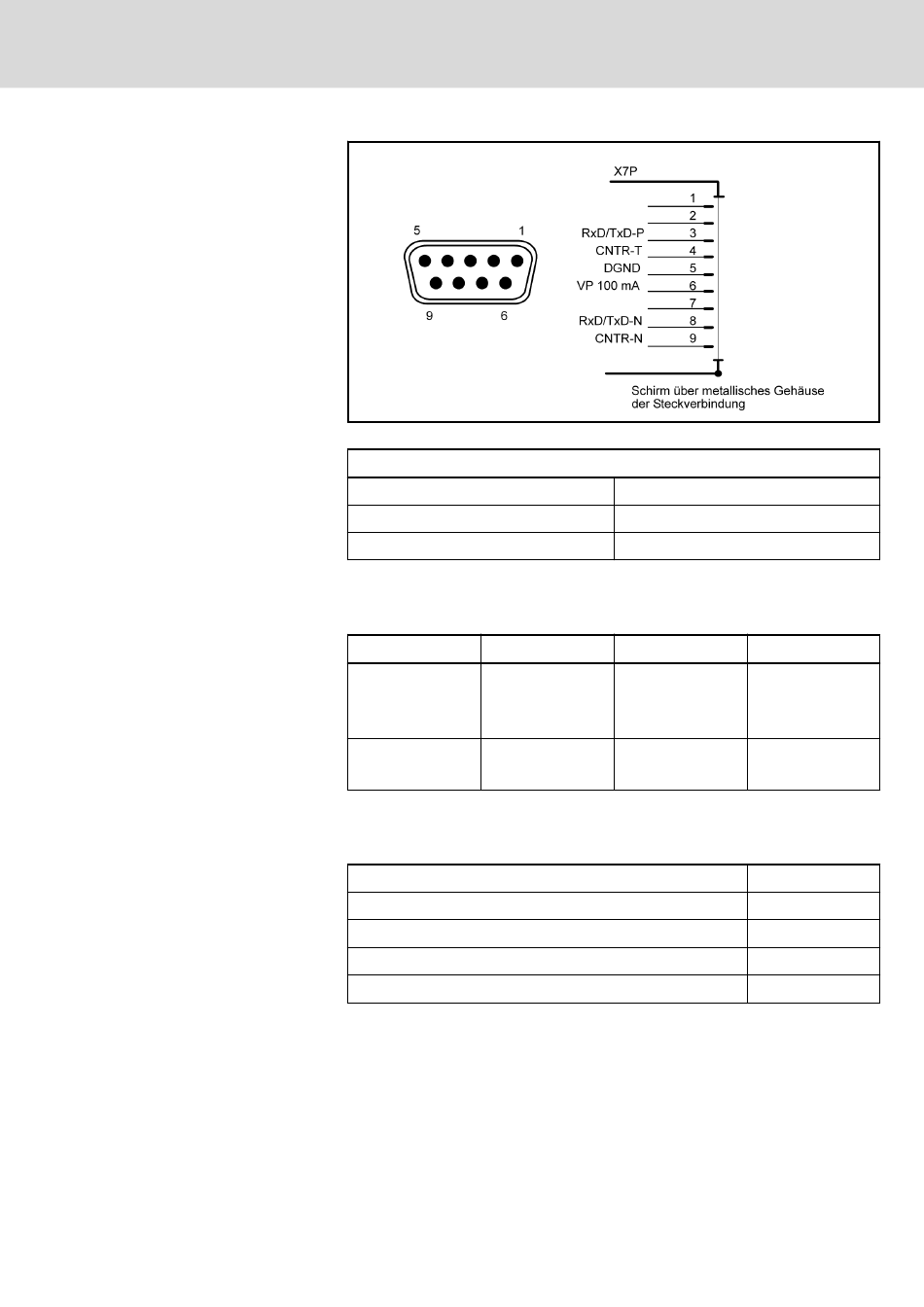

Abb. 6-9: Profibus-DP-Schnittstelle X7P
D-Sub-Buchse, 9-polig
Typ
Leitungstyp
Übertragungsgeschwindigkeit
Tab. 6-8: Pinbelegung D-Sub-Buchse
Über der Profibus-DP-Schnittstelle sind zwei Leuchtdioden angeordnet, die
den Zustand der Schnittstelle anzeigen:
LED-Bezeichnung Farbe
Stat. Grün
Bus Rot
Tab. 6-9: Profibus-Zustandsanzeige per LED
Die Busleitung ist in der EN 50 170, Part 8-2 als Leitungstyp A spezifiziert
und muss folgende Leitungsparameter erfüllen:
Wellenwiderstand bei einer Frequenz von 3 bis 20 MHz
Betriebskapazität
Schleifenwiderstand
Außendurchmesser
Aderquerschnitt
Tab. 6-10: Parameter für Profibus-DP-Leitung
Mit den in der Tabelle zuvor angegebenen Leitungsparametern einer Stan‐
dardleitung des Leitungstyps A ergeben sich folgende Längenausdehnungen
eines Bussegments für die jeweiligen Übertragungsgeschwindigkeiten:
Anschlüsse und Bedienelemente
RS485
Geschirmt, 2-adrig verdrillt
10 bzw. 100 MBit/s
Zustand Beschreibung
leuchtet dauerhaft Kommunikation
leuchtet azyklisch Nicht konfiguriert
leuchtet zyklisch Konfiguriert
leuchtet dauerhaft Keine Verbindung
blinkt Slave-Diagnose
135 bis 156 Ohm
<= 30 pF/m
<= 110 Ohm/km
> 0,64 mm
> 0,34 mm
R911341503_Ausgabe 07 Bosch Rexroth AG
59/297
