Extension Module für XM Steuerungen
Bosch Rexroth AG R911341503_Ausgabe 07
IndraLogic XLC IndraMotion MLC 14VRS Systemübersicht

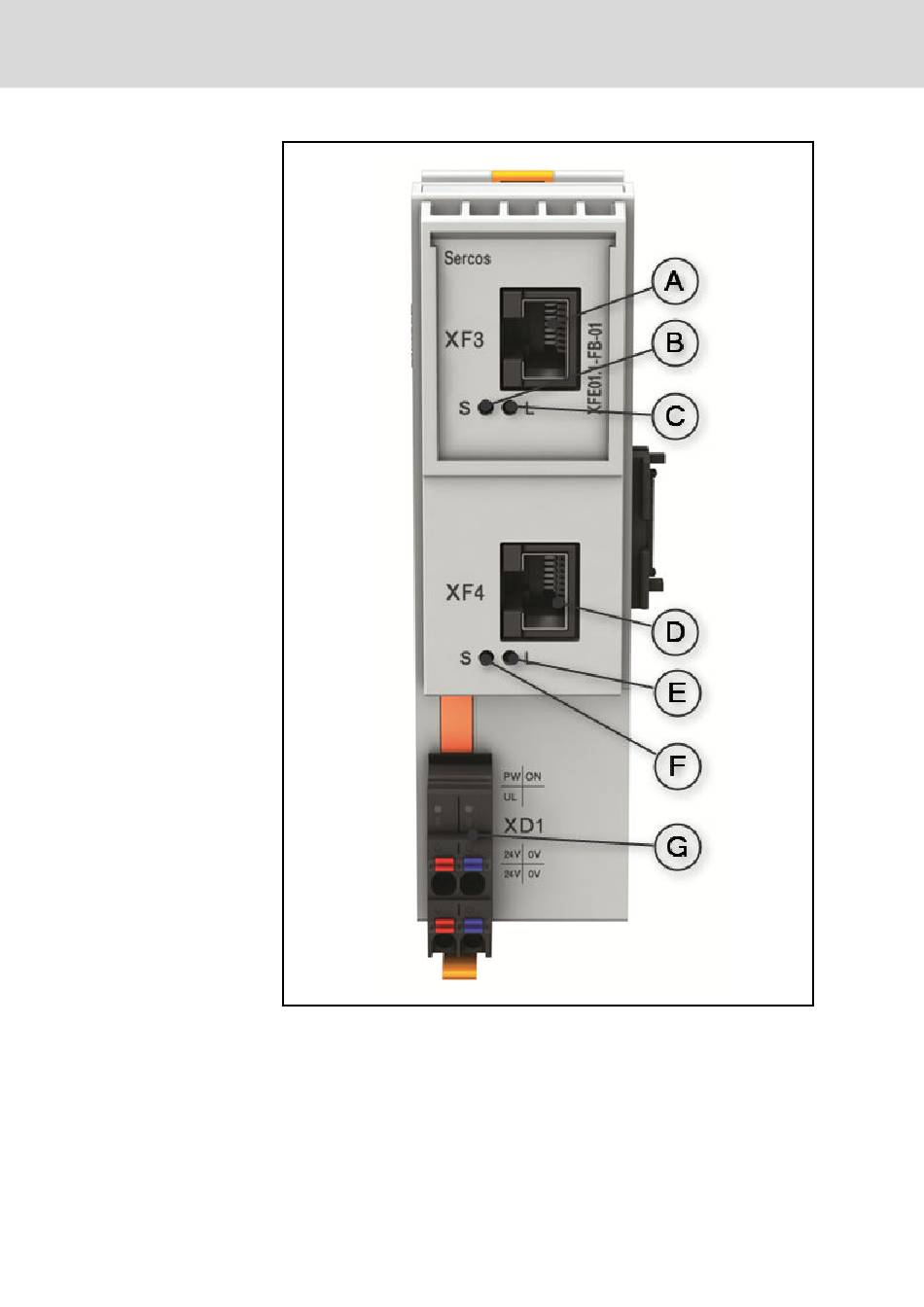

A XF3, Port 1 (RJ45)
B S, Status Port 1
C L, Link Port 1
D XF4, Port 2 (RJ45)
E L, Link Port 2
F S, Status Port 2
G XD1, Spannungsversorgung 24 Volt
Abb. 10-3: Frontansicht des Funktionsmoduls CrossComm Sercos III (XFE01.1-
FB-01)
