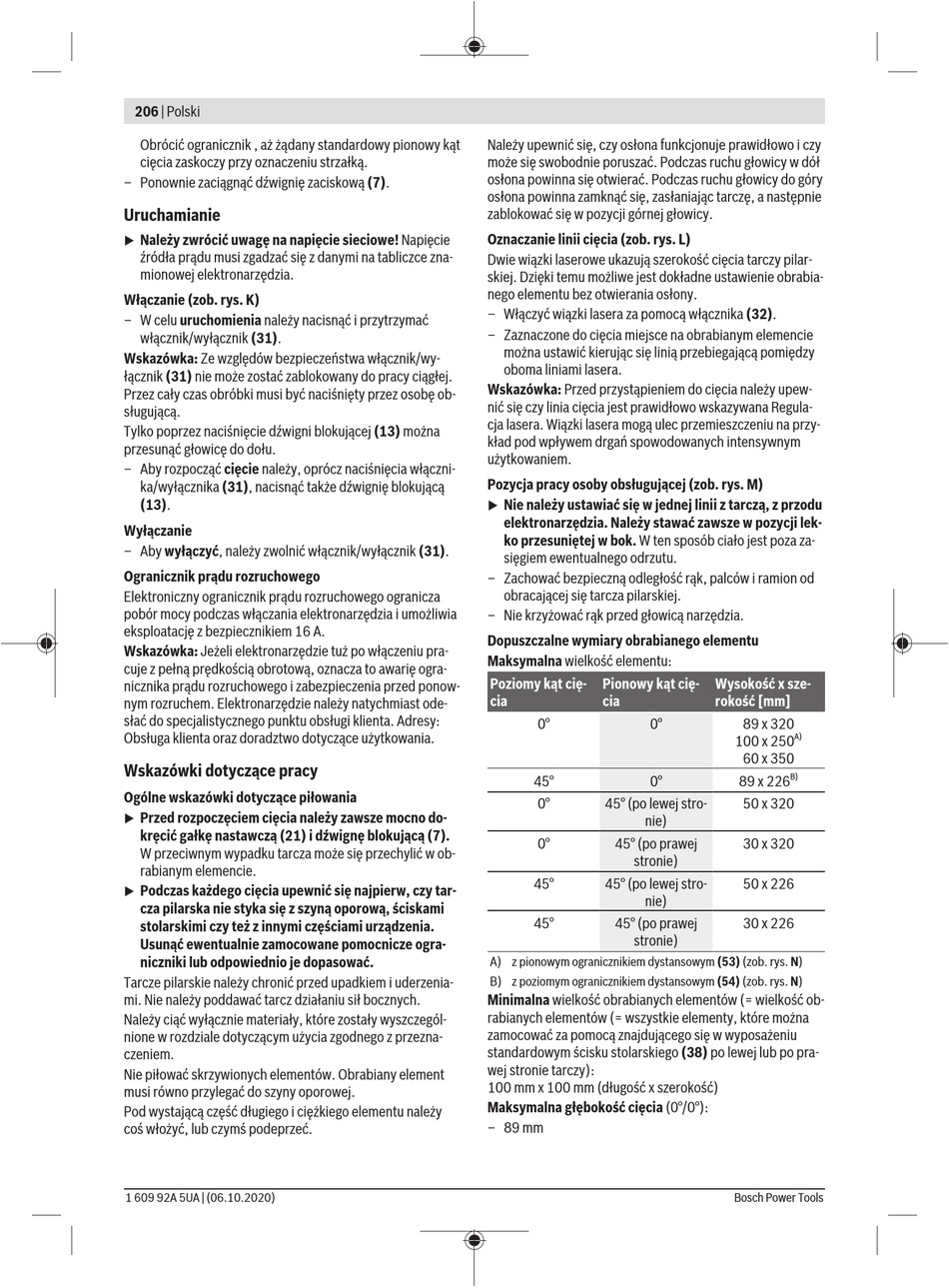

206 | Polski
Obrócić ogranicznik , aż żądany standardowy pionowy kąt
cięcia zaskoczy przy oznaczeniu strzałką.
– Ponownie zaciągnąć dźwignię zaciskową (7).
Uruchamianie
Należy zwrócić uwagę na napięcie sieciowe! Napięcie
u
źródła prądu musi zgadzać się z danymi na tabliczce zna-
mionowej elektronarzędzia.
Włączanie (zob. rys. K)
– W celu uruchomienia należy nacisnąć i przytrzymać
włącznik/wyłącznik (31).
Wskazówka: Ze względów bezpieczeństwa włącznik/wy-
łącznik (31) nie może zostać zablokowany do pracy ciągłej.
Przez cały czas obróbki musi być naciśnięty przez osobę ob-
sługującą.
Tylko poprzez naciśnięcie dźwigni blokującej (13) można
przesunąć głowicę do dołu.
– Aby rozpocząć cięcie należy, oprócz naciśnięcia włączni-
ka/wyłącznika (31), nacisnąć także dźwignię blokującą
(13).
Wyłączanie
– Aby wyłączyć, należy zwolnić włącznik/wyłącznik (31).
Ogranicznik prądu rozruchowego
Elektroniczny ogranicznik prądu rozruchowego ogranicza
pobór mocy podczas włączania elektronarzędzia i umożliwia
eksploatację z bezpiecznikiem 16 A.
Wskazówka: Jeżeli elektronarzędzie tuż po włączeniu pra-
cuje z pełną prędkością obrotową, oznacza to awarię ogra-
nicznika prądu rozruchowego i zabezpieczenia przed ponow-
nym rozruchem. Elektronarzędzie należy natychmiast ode-
słać do specjalistycznego punktu obsługi klienta. Adresy:
Obsługa klienta oraz doradztwo dotyczące użytkowania.
Wskazówki dotyczące pracy
Ogólne wskazówki dotyczące piłowania
Przed rozpoczęciem cięcia należy zawsze mocno do-
u
kręcić gałkę nastawczą (21) i dźwignę blokującą (7).
W przeciwnym wypadku tarcza może się przechylić w ob-
rabianym elemencie.
Podczas każdego cięcia upewnić się najpierw, czy tar-
u
cza pilarska nie styka się z szyną oporową, ściskami
stolarskimi czy też z innymi częściami urządzenia.
Usunąć ewentualnie zamocowane pomocnicze ogra-
niczniki lub odpowiednio je dopasować.
Tarcze pilarskie należy chronić przed upadkiem i uderzenia-
mi. Nie należy poddawać tarcz działaniu sił bocznych.
Należy ciąć wyłącznie materiały, które zostały wyszczegól-
nione w rozdziale dotyczącym użycia zgodnego z przezna-
czeniem.
Nie piłować skrzywionych elementów. Obrabiany element
musi równo przylegać do szyny oporowej.
Pod wystającą część długiego i ciężkiego elementu należy
coś włożyć, lub czymś podeprzeć.
1 609 92A 5UA | (06.10.2020)
Należy upewnić się, czy osłona funkcjonuje prawidłowo i czy
może się swobodnie poruszać. Podczas ruchu głowicy w dół
osłona powinna się otwierać. Podczas ruchu głowicy do góry
osłona powinna zamknąć się, zasłaniając tarczę, a następnie
zablokować się w pozycji górnej głowicy.
Oznaczanie linii cięcia (zob. rys. L)
Dwie wiązki laserowe ukazują szerokość cięcia tarczy pilar-
skiej. Dzięki temu możliwe jest dokładne ustawienie obrabia-
nego elementu bez otwierania osłony.
– Włączyć wiązki lasera za pomocą włącznika (32).
– Zaznaczone do cięcia miejsce na obrabianym elemencie
można ustawić kierując się linią przebiegającą pomiędzy
oboma liniami lasera.
Wskazówka: Przed przystąpieniem do cięcia należy upew-
nić się czy linia cięcia jest prawidłowo wskazywana Regula-
cja lasera. Wiązki lasera mogą ulec przemieszczeniu na przy-
kład pod wpływem drgań spowodowanych intensywnym
użytkowaniem.
Pozycja pracy osoby obsługującej (zob. rys. M)
Nie należy ustawiać się w jednej linii z tarczą, z przodu
u
elektronarzędzia. Należy stawać zawsze w pozycji lek-
ko przesuniętej w bok. W ten sposób ciało jest poza za-
sięgiem ewentualnego odrzutu.
– Zachować bezpieczną odległość rąk, palców i ramion od
obracającej się tarcza pilarskiej.
– Nie krzyżować rąk przed głowicą narzędzia.
Dopuszczalne wymiary obrabianego elementu
Maksymalna wielkość elementu:
Poziomy kąt cię- Pionowy kąt cię-
cia cia
0° 0°
45° 0°
0° 45° (po lewej stro-
nie)
0° 45° (po prawej
stronie)
45° 45° (po lewej stro-
nie)
45° 45° (po prawej
stronie)
A) z pionowym ogranicznikiem dystansowym (53) (zob. rys. N)
B) z poziomym ogranicznikiem dystansowym (54) (zob. rys. N)
Minimalna wielkość obrabianych elementów (= wielkość ob-
rabianych elementów (= wszystkie elementy, które można
zamocować za pomocą znajdującego się w wyposażeniu
standardowym ścisku stolarskiego (38) po lewej lub po pra-
wej stronie tarczy):
100 mm x 100 mm (długość x szerokość)
Maksymalna głębokość cięcia (0°/0°):
– 89 mm
Wysokość x sze-
rokość [mm]
89 x 320
A)
100 x 250
60 x 350
B)
89 x 226
50 x 320
30 x 320
50 x 226
30 x 226
