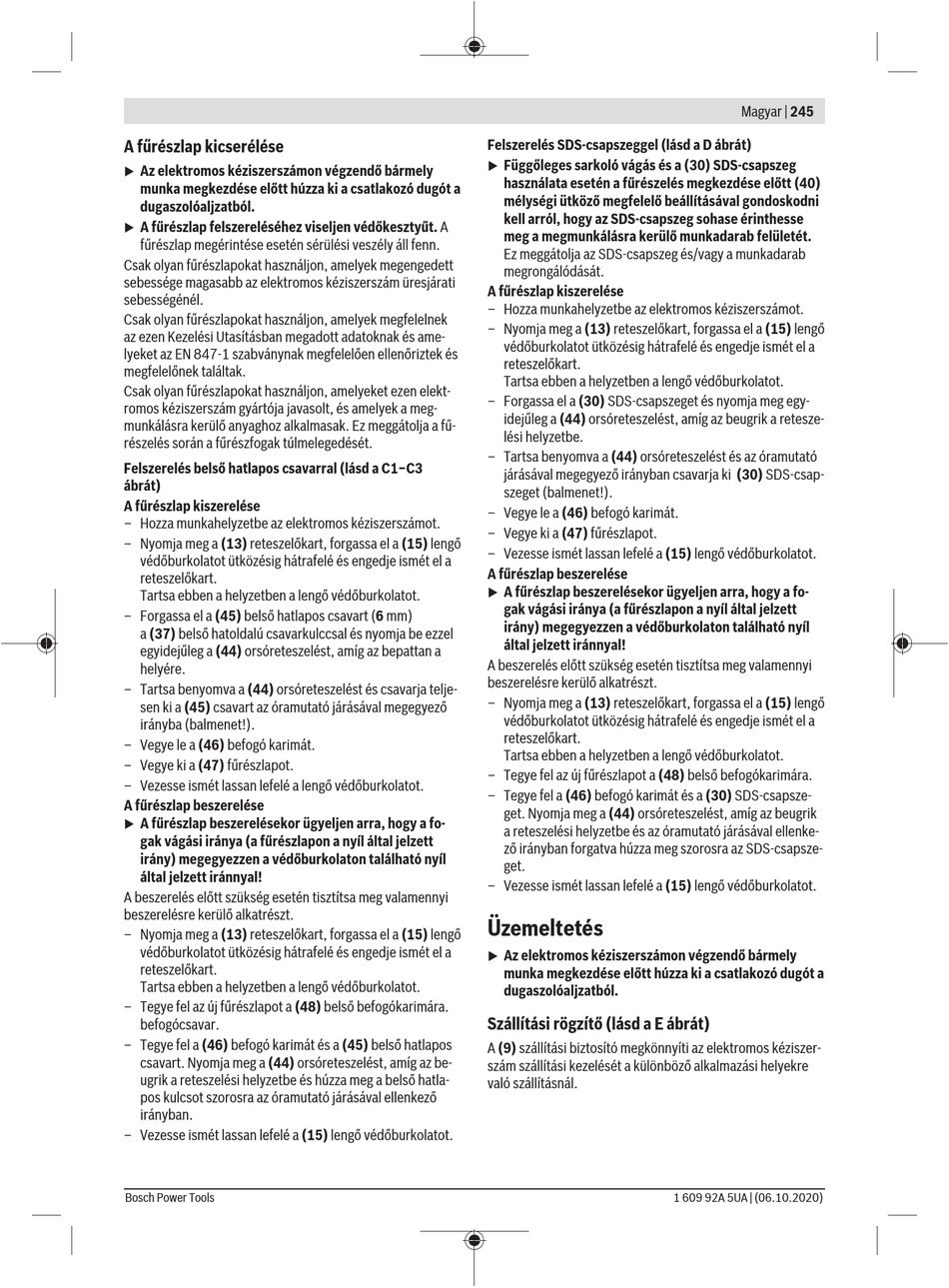

A fűrészlap kicserélése
Az elektromos kéziszerszámon végzendő bármely
u
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.
A fűrészlap felszereléséhez viseljen védőkesztyűt. A
u
fűrészlap megérintése esetén sérülési veszély áll fenn.
Csak olyan fűrészlapokat használjon, amelyek megengedett
sebessége magasabb az elektromos kéziszerszám üresjárati
sebességénél.
Csak olyan fűrészlapokat használjon, amelyek megfelelnek
az ezen Kezelési Utasításban megadott adatoknak és ame-
lyeket az EN 847‑1 szabványnak megfelelően ellenőriztek és
megfelelőnek találtak.
Csak olyan fűrészlapokat használjon, amelyeket ezen elekt-
romos kéziszerszám gyártója javasolt, és amelyek a meg-
munkálásra kerülő anyaghoz alkalmasak. Ez meggátolja a fű-
részelés során a fűrészfogak túlmelegedését.
Felszerelés belső hatlapos csavarral (lásd a C1−C3
ábrát)
A fűrészlap kiszerelése
– Hozza munkahelyzetbe az elektromos kéziszerszámot.
– Nyomja meg a (13) reteszelőkart, forgassa el a (15) lengő
védőburkolatot ütközésig hátrafelé és engedje ismét el a
reteszelőkart.
Tartsa ebben a helyzetben a lengő védőburkolatot.
– Forgassa el a (45) belső hatlapos csavart (6 mm)
a (37) belső hatoldalú csavarkulccsal és nyomja be ezzel
egyidejűleg a (44) orsóreteszelést, amíg az bepattan a
helyére.
– Tartsa benyomva a (44) orsóreteszelést és csavarja telje-
sen ki a (45) csavart az óramutató járásával megegyező
irányba (balmenet!).
– Vegye le a (46) befogó karimát.
– Vegye ki a (47) fűrészlapot.
– Vezesse ismét lassan lefelé a lengő védőburkolatot.
A fűrészlap beszerelése
A fűrészlap beszerelésekor ügyeljen arra, hogy a fo-
u
gak vágási iránya (a fűrészlapon a nyíl által jelzett
irány) megegyezzen a védőburkolaton található nyíl
által jelzett iránnyal!
A beszerelés előtt szükség esetén tisztítsa meg valamennyi
beszerelésre kerülő alkatrészt.
– Nyomja meg a (13) reteszelőkart, forgassa el a (15) lengő
védőburkolatot ütközésig hátrafelé és engedje ismét el a
reteszelőkart.
Tartsa ebben a helyzetben a lengő védőburkolatot.
– Tegye fel az új fűrészlapot a (48) belső befogókarimára.
befogócsavar.
– Tegye fel a (46) befogó karimát és a (45) belső hatlapos
csavart. Nyomja meg a (44) orsóreteszelést, amíg az be-
ugrik a reteszelési helyzetbe és húzza meg a belső hatla-
pos kulcsot szorosra az óramutató járásával ellenkező
irányban.
– Vezesse ismét lassan lefelé a (15) lengő védőburkolatot.
Bosch Power Tools
Felszerelés SDS-csapszeggel (lásd a D ábrát)
Függőleges sarkoló vágás és a (30) SDS-csapszeg
u
használata esetén a fűrészelés megkezdése előtt (40)
mélységi ütköző megfelelő beállításával gondoskodni
kell arról, hogy az SDS-csapszeg sohase érinthesse
meg a megmunkálásra kerülő munkadarab felületét.
Ez meggátolja az SDS-csapszeg és/vagy a munkadarab
megrongálódását.
A fűrészlap kiszerelése
– Hozza munkahelyzetbe az elektromos kéziszerszámot.
– Nyomja meg a (13) reteszelőkart, forgassa el a (15) lengő
védőburkolatot ütközésig hátrafelé és engedje ismét el a
reteszelőkart.
Tartsa ebben a helyzetben a lengő védőburkolatot.
– Forgassa el a (30) SDS-csapszeget és nyomja meg egy-
idejűleg a (44) orsóreteszelést, amíg az beugrik a retesze-
lési helyzetbe.
– Tartsa benyomva a (44) orsóreteszelést és az óramutató
járásával megegyező irányban csavarja ki (30) SDS-csap-
szeget (balmenet!).
– Vegye le a (46) befogó karimát.
– Vegye ki a (47) fűrészlapot.
– Vezesse ismét lassan lefelé a (15) lengő védőburkolatot.
A fűrészlap beszerelése
A fűrészlap beszerelésekor ügyeljen arra, hogy a fo-
u
gak vágási iránya (a fűrészlapon a nyíl által jelzett
irány) megegyezzen a védőburkolaton található nyíl
által jelzett iránnyal!
A beszerelés előtt szükség esetén tisztítsa meg valamennyi
beszerelésre kerülő alkatrészt.
– Nyomja meg a (13) reteszelőkart, forgassa el a (15) lengő
védőburkolatot ütközésig hátrafelé és engedje ismét el a
reteszelőkart.
Tartsa ebben a helyzetben a lengő védőburkolatot.
– Tegye fel az új fűrészlapot a (48) belső befogókarimára.
– Tegye fel a (46) befogó karimát és a (30) SDS-csapsze-
get. Nyomja meg a (44) orsóreteszelést, amíg az beugrik
a reteszelési helyzetbe és az óramutató járásával ellenke-
ző irányban forgatva húzza meg szorosra az SDS-csapsze-
get.
– Vezesse ismét lassan lefelé a (15) lengő védőburkolatot.
Üzemeltetés
Az elektromos kéziszerszámon végzendő bármely
u
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.
Szállítási rögzítő (lásd a E ábrát)
A (9) szállítási biztosító megkönnyíti az elektromos kéziszer-
szám szállítási kezelését a különböző alkalmazási helyekre
való szállításnál.
