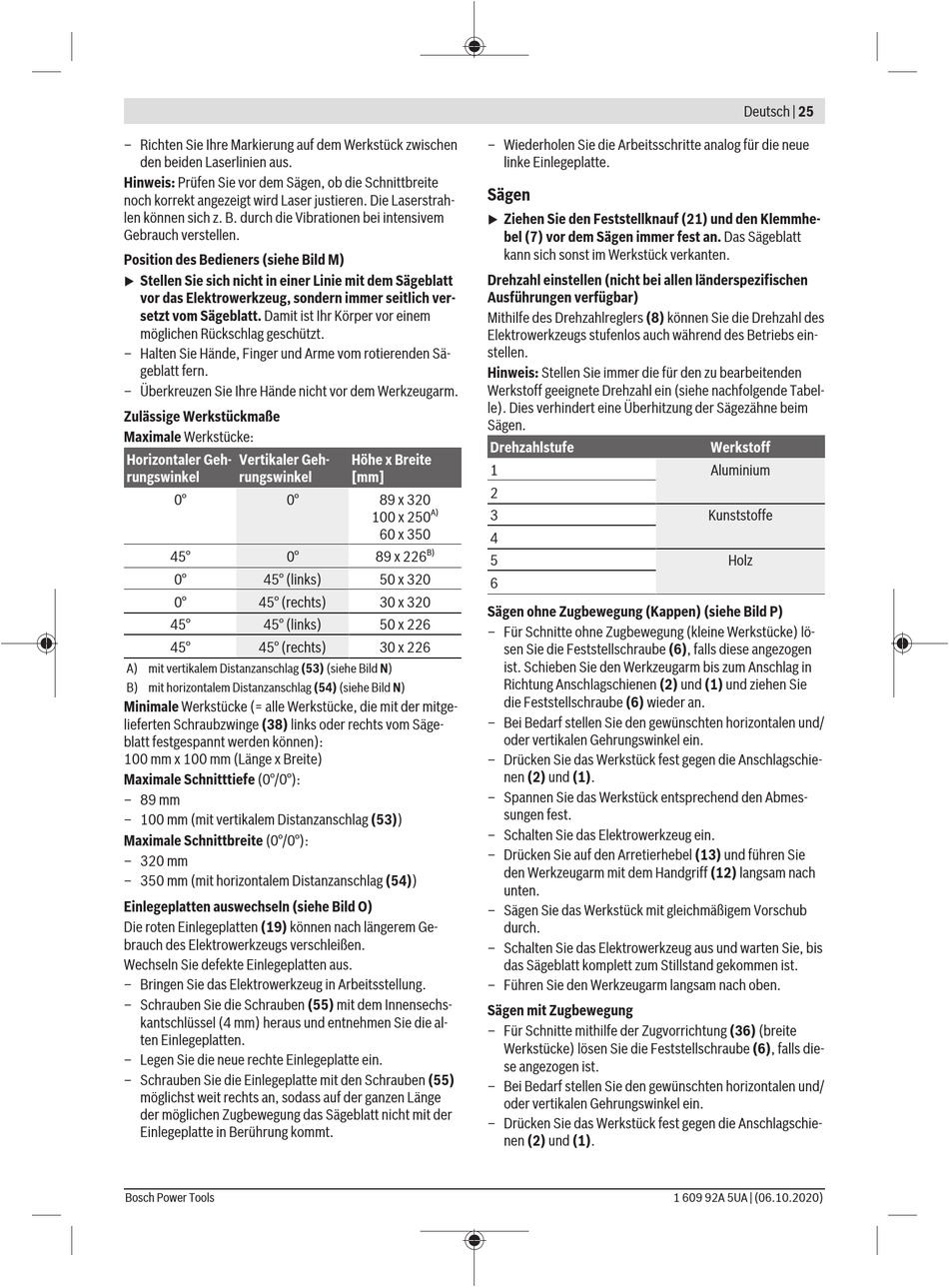

– Richten Sie Ihre Markierung auf dem Werkstück zwischen
den beiden Laserlinien aus.
Hinweis: Prüfen Sie vor dem Sägen, ob die Schnittbreite
noch korrekt angezeigt wird Laser justieren. Die Laserstrah-
len können sich z. B. durch die Vibrationen bei intensivem
Gebrauch verstellen.
Position des Bedieners (siehe Bild M)
Stellen Sie sich nicht in einer Linie mit dem Sägeblatt
u
vor das Elektrowerkzeug, sondern immer seitlich ver-
setzt vom Sägeblatt. Damit ist Ihr Körper vor einem
möglichen Rückschlag geschützt.
– Halten Sie Hände, Finger und Arme vom rotierenden Sä-
geblatt fern.
– Überkreuzen Sie Ihre Hände nicht vor dem Werkzeugarm.
Zulässige Werkstückmaße
Maximale Werkstücke:
Horizontaler Geh- Vertikaler Geh-
rungswinkel rungswinkel
0° 0°
45° 0°
0° 45° (links)
0° 45° (rechts)
45° 45° (links)
45° 45° (rechts)
A) mit vertikalem Distanzanschlag (53) (siehe Bild N)
B) mit horizontalem Distanzanschlag (54) (siehe Bild N)
Minimale Werkstücke (= alle Werkstücke, die mit der mitge-
lieferten Schraubzwinge (38) links oder rechts vom Säge-
blatt festgespannt werden können):
100 mm x 100 mm (Länge x Breite)
Maximale Schnitttiefe (0°/0°):
– 89 mm
– 100 mm (mit vertikalem Distanzanschlag (53))
Maximale Schnittbreite (0°/0°):
– 320 mm
– 350 mm (mit horizontalem Distanzanschlag (54))
Einlegeplatten auswechseln (siehe Bild O)
Die roten Einlegeplatten (19) können nach längerem Ge-
brauch des Elektrowerkzeugs verschleißen.
Wechseln Sie defekte Einlegeplatten aus.
– Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
– Schrauben Sie die Schrauben (55) mit dem Innensechs-
kantschlüssel (4 mm) heraus und entnehmen Sie die al-
ten Einlegeplatten.
– Legen Sie die neue rechte Einlegeplatte ein.
– Schrauben Sie die Einlegeplatte mit den Schrauben (55)
möglichst weit rechts an, sodass auf der ganzen Länge
der möglichen Zugbewegung das Sägeblatt nicht mit der
Einlegeplatte in Berührung kommt.
Bosch Power Tools
– Wiederholen Sie die Arbeitsschritte analog für die neue
linke Einlegeplatte.
Sägen
Ziehen Sie den Feststellknauf (21) und den Klemmhe-
u
bel (7) vor dem Sägen immer fest an. Das Sägeblatt
kann sich sonst im Werkstück verkanten.
Drehzahl einstellen (nicht bei allen länderspezifischen
Ausführungen verfügbar)
Mithilfe des Drehzahlreglers (8) können Sie die Drehzahl des
Elektrowerkzeugs stufenlos auch während des Betriebs ein-
stellen.
Hinweis: Stellen Sie immer die für den zu bearbeitenden
Werkstoff geeignete Drehzahl ein (siehe nachfolgende Tabel-
le). Dies verhindert eine Überhitzung der Sägezähne beim
Sägen.
Drehzahlstufe
Höhe x Breite
1
[mm]
2
89 x 320
A) 3
100 x 250
60 x 350
4
B)
89 x 226
5
50 x 320
6
30 x 320
Sägen ohne Zugbewegung (Kappen) (siehe Bild P)
50 x 226
– Für Schnitte ohne Zugbewegung (kleine Werkstücke) lö-
30 x 226
sen Sie die Feststellschraube (6), falls diese angezogen
ist. Schieben Sie den Werkzeugarm bis zum Anschlag in
Richtung Anschlagschienen (2) und (1) und ziehen Sie
die Feststellschraube (6) wieder an.
– Bei Bedarf stellen Sie den gewünschten horizontalen und/
oder vertikalen Gehrungswinkel ein.
– Drücken Sie das Werkstück fest gegen die Anschlagschie-
nen (2) und (1).
– Spannen Sie das Werkstück entsprechend den Abmes-
sungen fest.
– Schalten Sie das Elektrowerkzeug ein.
– Drücken Sie auf den Arretierhebel (13) und führen Sie
den Werkzeugarm mit dem Handgriff (12) langsam nach
unten.
– Sägen Sie das Werkstück mit gleichmäßigem Vorschub
durch.
– Schalten Sie das Elektrowerkzeug aus und warten Sie, bis
das Sägeblatt komplett zum Stillstand gekommen ist.
– Führen Sie den Werkzeugarm langsam nach oben.
Sägen mit Zugbewegung
– Für Schnitte mithilfe der Zugvorrichtung (36) (breite
Werkstücke) lösen Sie die Feststellschraube (6), falls die-
se angezogen ist.
– Bei Bedarf stellen Sie den gewünschten horizontalen und/
oder vertikalen Gehrungswinkel ein.
– Drücken Sie das Werkstück fest gegen die Anschlagschie-
nen (2) und (1).
Deutsch | 25
Werkstoff
Aluminium
Kunststoffe
Holz
