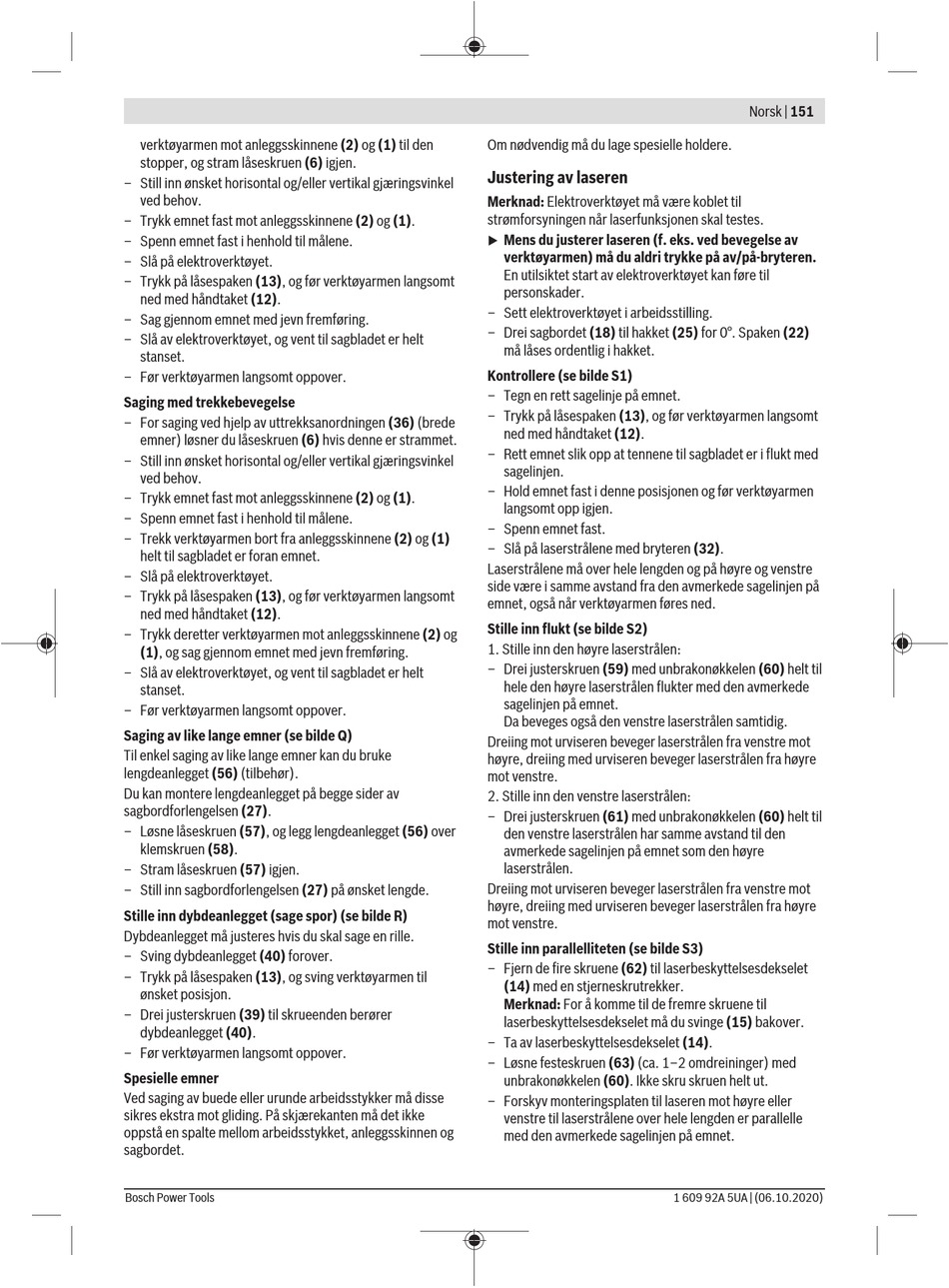

verktøyarmen mot anleggsskinnene (2) og (1) til den
stopper, og stram låseskruen (6) igjen.
– Still inn ønsket horisontal og/eller vertikal gjæringsvinkel
ved behov.
– Trykk emnet fast mot anleggsskinnene (2) og (1).
– Spenn emnet fast i henhold til målene.
– Slå på elektroverktøyet.
– Trykk på låsespaken (13), og før verktøyarmen langsomt
ned med håndtaket (12).
– Sag gjennom emnet med jevn fremføring.
– Slå av elektroverktøyet, og vent til sagbladet er helt
stanset.
– Før verktøyarmen langsomt oppover.
Saging med trekkebevegelse
– For saging ved hjelp av uttrekksanordningen (36) (brede
emner) løsner du låseskruen (6) hvis denne er strammet.
– Still inn ønsket horisontal og/eller vertikal gjæringsvinkel
ved behov.
– Trykk emnet fast mot anleggsskinnene (2) og (1).
– Spenn emnet fast i henhold til målene.
– Trekk verktøyarmen bort fra anleggsskinnene (2) og (1)
helt til sagbladet er foran emnet.
– Slå på elektroverktøyet.
– Trykk på låsespaken (13), og før verktøyarmen langsomt
ned med håndtaket (12).
– Trykk deretter verktøyarmen mot anleggsskinnene (2) og
(1), og sag gjennom emnet med jevn fremføring.
– Slå av elektroverktøyet, og vent til sagbladet er helt
stanset.
– Før verktøyarmen langsomt oppover.
Saging av like lange emner (se bilde Q)
Til enkel saging av like lange emner kan du bruke
lengdeanlegget (56) (tilbehør).
Du kan montere lengdeanlegget på begge sider av
sagbordforlengelsen (27).
– Løsne låseskruen (57), og legg lengdeanlegget (56) over
klemskruen (58).
– Stram låseskruen (57) igjen.
– Still inn sagbordforlengelsen (27) på ønsket lengde.
Stille inn dybdeanlegget (sage spor) (se bilde R)
Dybdeanlegget må justeres hvis du skal sage en rille.
– Sving dybdeanlegget (40) forover.
– Trykk på låsespaken (13), og sving verktøyarmen til
ønsket posisjon.
– Drei justerskruen (39) til skrueenden berører
dybdeanlegget (40).
– Før verktøyarmen langsomt oppover.
Spesielle emner
Ved saging av buede eller urunde arbeidsstykker må disse
sikres ekstra mot gliding. På skjærekanten må det ikke
oppstå en spalte mellom arbeidsstykket, anleggsskinnen og
sagbordet.
Bosch Power Tools
Om nødvendig må du lage spesielle holdere.
Justering av laseren
Merknad: Elektroverktøyet må være koblet til
strømforsyningen når laserfunksjonen skal testes.
Mens du justerer laseren (f. eks. ved bevegelse av
u
verktøyarmen) må du aldri trykke på av/på-bryteren.
En utilsiktet start av elektroverktøyet kan føre til
personskader.
– Sett elektroverktøyet i arbeidsstilling.
– Drei sagbordet (18) til hakket (25) for 0°. Spaken (22)
må låses ordentlig i hakket.
Kontrollere (se bilde S1)
– Tegn en rett sagelinje på emnet.
– Trykk på låsespaken (13), og før verktøyarmen langsomt
ned med håndtaket (12).
– Rett emnet slik opp at tennene til sagbladet er i flukt med
sagelinjen.
– Hold emnet fast i denne posisjonen og før verktøyarmen
langsomt opp igjen.
– Spenn emnet fast.
– Slå på laserstrålene med bryteren (32).
Laserstrålene må over hele lengden og på høyre og venstre
side være i samme avstand fra den avmerkede sagelinjen på
emnet, også når verktøyarmen føres ned.
Stille inn flukt (se bilde S2)
1. Stille inn den høyre laserstrålen:
– Drei justerskruen (59) med unbrakonøkkelen (60) helt til
hele den høyre laserstrålen flukter med den avmerkede
sagelinjen på emnet.
Da beveges også den venstre laserstrålen samtidig.
Dreiing mot urviseren beveger laserstrålen fra venstre mot
høyre, dreiing med urviseren beveger laserstrålen fra høyre
mot venstre.
2. Stille inn den venstre laserstrålen:
– Drei justerskruen (61) med unbrakonøkkelen (60) helt til
den venstre laserstrålen har samme avstand til den
avmerkede sagelinjen på emnet som den høyre
laserstrålen.
Dreiing mot urviseren beveger laserstrålen fra venstre mot
høyre, dreiing med urviseren beveger laserstrålen fra høyre
mot venstre.
Stille inn parallelliteten (se bilde S3)
– Fjern de fire skruene (62) til laserbeskyttelsesdekselet
(14) med en stjerneskrutrekker.
Merknad: For å komme til de fremre skruene til
laserbeskyttelsesdekselet må du svinge (15) bakover.
– Ta av laserbeskyttelsesdekselet (14).
– Løsne festeskruen (63) (ca. 1–2 omdreininger) med
unbrakonøkkelen (60). Ikke skru skruen helt ut.
– Forskyv monteringsplaten til laseren mot høyre eller
venstre til laserstrålene over hele lengden er parallelle
med den avmerkede sagelinjen på emnet.
