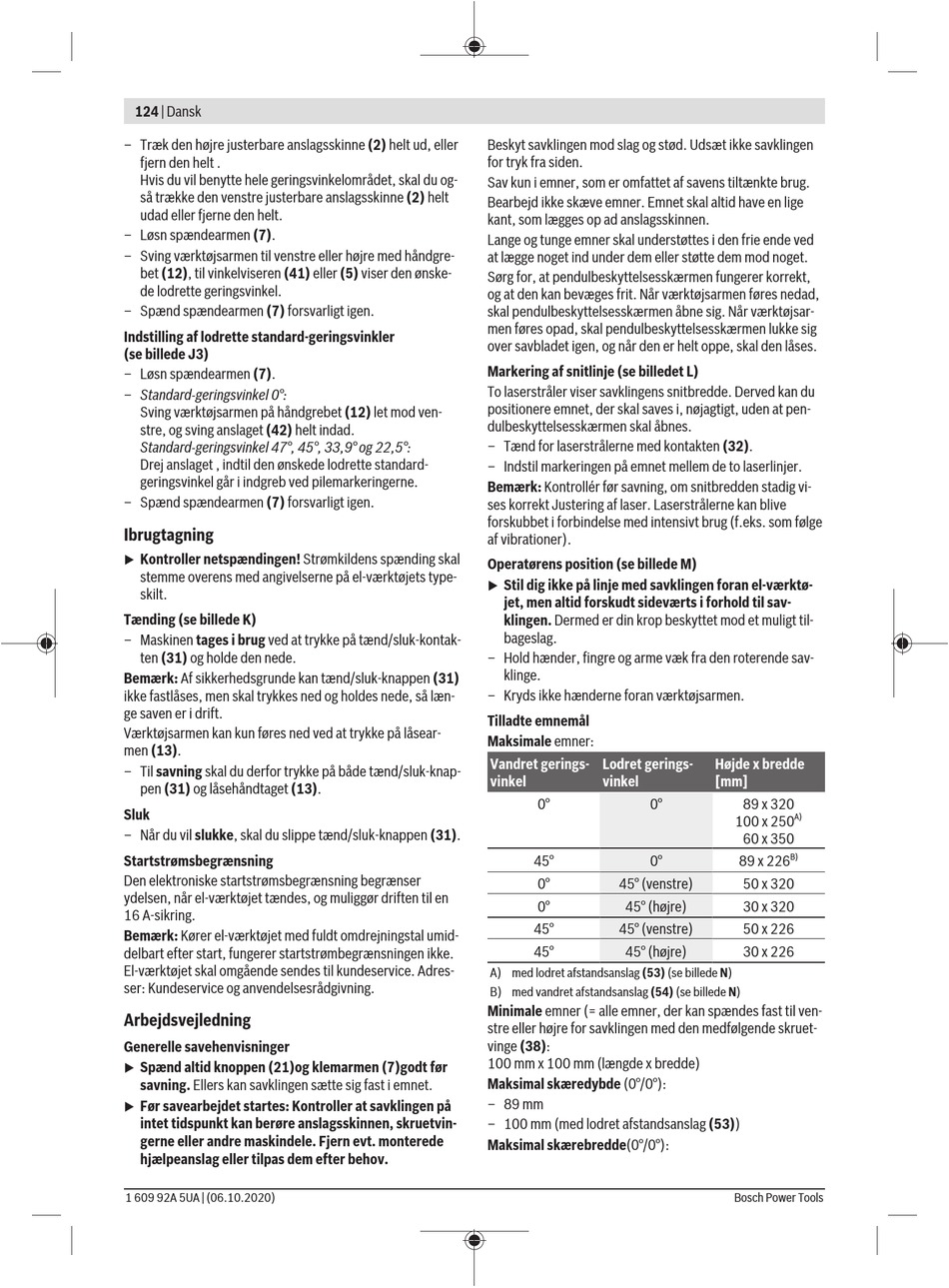

124 | Dansk
– Træk den højre justerbare anslagsskinne (2) helt ud, eller
fjern den helt .
Hvis du vil benytte hele geringsvinkelområdet, skal du og-
så trække den venstre justerbare anslagsskinne (2) helt
udad eller fjerne den helt.
– Løsn spændearmen (7).
– Sving værktøjsarmen til venstre eller højre med håndgre-
bet (12), til vinkelviseren (41) eller (5) viser den ønske-
de lodrette geringsvinkel.
– Spænd spændearmen (7) forsvarligt igen.
Indstilling af lodrette standard-geringsvinkler
(se billede J3)
– Løsn spændearmen (7).
– Standard-geringsvinkel 0°:
Sving værktøjsarmen på håndgrebet (12) let mod ven-
stre, og sving anslaget (42) helt indad.
Standard-geringsvinkel 47°, 45°, 33,9° og 22,5°:
Drej anslaget , indtil den ønskede lodrette standard-
geringsvinkel går i indgreb ved pilemarkeringerne.
– Spænd spændearmen (7) forsvarligt igen.
Ibrugtagning
Kontroller netspændingen! Strømkildens spænding skal
u
stemme overens med angivelserne på el-værktøjets type-
skilt.
Tænding (se billede K)
– Maskinen tages i brug ved at trykke på tænd/sluk-kontak-
ten (31) og holde den nede.
Bemærk: Af sikkerhedsgrunde kan tænd/sluk-knappen (31)
ikke fastlåses, men skal trykkes ned og holdes nede, så læn-
ge saven er i drift.
Værktøjsarmen kan kun føres ned ved at trykke på låsear-
men (13).
– Til savning skal du derfor trykke på både tænd/sluk-knap-
pen (31) og låsehåndtaget (13).
Sluk
– Når du vil slukke, skal du slippe tænd/sluk-knappen (31).
Startstrømsbegrænsning
Den elektroniske startstrømsbegrænsning begrænser
ydelsen, når el‑værktøjet tændes, og muliggør driften til en
16 A‑sikring.
Bemærk: Kører el-værktøjet med fuldt omdrejningstal umid-
delbart efter start, fungerer startstrømbegrænsningen ikke.
El-værktøjet skal omgående sendes til kundeservice. Adres-
ser: Kundeservice og anvendelsesrådgivning.
Arbejdsvejledning
Generelle savehenvisninger
Spænd altid knoppen (21)og klemarmen (7)godt før
u
savning. Ellers kan savklingen sætte sig fast i emnet.
Før savearbejdet startes: Kontroller at savklingen på
u
intet tidspunkt kan berøre anslagsskinnen, skruetvin-
gerne eller andre maskindele. Fjern evt. monterede
hjælpeanslag eller tilpas dem efter behov.
1 609 92A 5UA | (06.10.2020)
Beskyt savklingen mod slag og stød. Udsæt ikke savklingen
for tryk fra siden.
Sav kun i emner, som er omfattet af savens tiltænkte brug.
Bearbejd ikke skæve emner. Emnet skal altid have en lige
kant, som lægges op ad anslagsskinnen.
Lange og tunge emner skal understøttes i den frie ende ved
at lægge noget ind under dem eller støtte dem mod noget.
Sørg for, at pendulbeskyttelsesskærmen fungerer korrekt,
og at den kan bevæges frit. Når værktøjsarmen føres nedad,
skal pendulbeskyttelsesskærmen åbne sig. Når værktøjsar-
men føres opad, skal pendulbeskyttelsesskærmen lukke sig
over savbladet igen, og når den er helt oppe, skal den låses.
Markering af snitlinje (se billedet L)
To laserstråler viser savklingens snitbredde. Derved kan du
positionere emnet, der skal saves i, nøjagtigt, uden at pen-
dulbeskyttelsesskærmen skal åbnes.
– Tænd for laserstrålerne med kontakten (32).
– Indstil markeringen på emnet mellem de to laserlinjer.
Bemærk: Kontrollér før savning, om snitbredden stadig vi-
ses korrekt Justering af laser. Laserstrålerne kan blive
forskubbet i forbindelse med intensivt brug (f.eks. som følge
af vibrationer).
Operatørens position (se billede M)
Stil dig ikke på linje med savklingen foran el-værktø-
u
jet, men altid forskudt sideværts i forhold til sav-
klingen. Dermed er din krop beskyttet mod et muligt til-
bageslag.
– Hold hænder, fingre og arme væk fra den roterende sav-
klinge.
– Kryds ikke hænderne foran værktøjsarmen.
Tilladte emnemål
Maksimale emner:
Vandret gerings- Lodret gerings-
vinkel vinkel
0° 0°
45° 0°
0° 45° (venstre)
0° 45° (højre)
45° 45° (venstre)
45° 45° (højre)
A) med lodret afstandsanslag (53) (se billede N)
B) med vandret afstandsanslag (54) (se billede N)
Minimale emner (= alle emner, der kan spændes fast til ven-
stre eller højre for savklingen med den medfølgende skruet-
vinge (38):
100 mm x 100 mm (længde x bredde)
Maksimal skæredybde (0°/0°):
– 89 mm
– 100 mm (med lodret afstandsanslag (53))
Maksimal skærebredde(0°/0°):
Højde x bredde
[mm]
89 x 320
A)
100 x 250
60 x 350
B)
89 x 226
50 x 320
30 x 320
50 x 226
30 x 226
