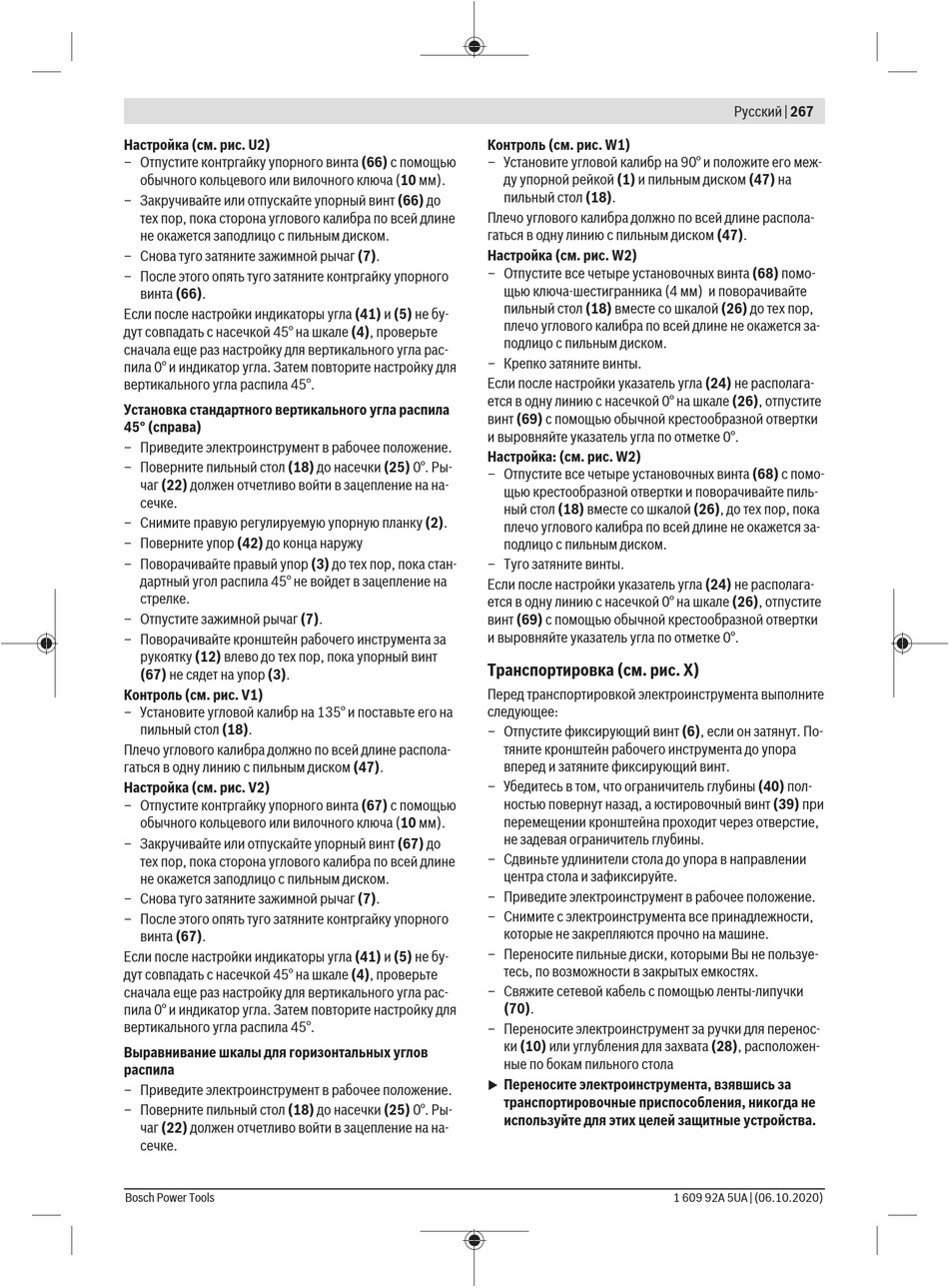

Настройка (см. рис. U2)
– Отпустите контргайку упорного винта (66) с помощью
обычного кольцевого или вилочного ключа (10 мм).
– Закручивайте или отпускайте упорный винт (66) до
тех пор, пока сторона углового калибра по всей длине
не окажется заподлицо с пильным диском.
– Снова туго затяните зажимной рычаг (7).
– После этого опять туго затяните контргайку упорного
винта (66).
Если после настройки индикаторы угла (41) и (5) не бу-
дут совпадать с насечкой 45° на шкале (4), проверьте
сначала еще раз настройку для вертикального угла рас-
пила 0° и индикатор угла. Затем повторите настройку для
вертикального угла распила 45°.
Установка стандартного вертикального угла распила
45° (справа)
– Приведите электроинструмент в рабочее положение.
– Поверните пильный стол (18) до насечки (25) 0°. Ры-
чаг (22) должен отчетливо войти в зацепление на на-
сечке.
– Снимите правую регулируемую упорную планку (2).
– Поверните упор (42) до конца наружу
– Поворачивайте правый упор (3) до тех пор, пока стан-
дартный угол распила 45° не войдет в зацепление на
стрелке.
– Отпустите зажимной рычаг (7).
– Поворачивайте кронштейн рабочего инструмента за
рукоятку (12) влево до тех пор, пока упорный винт
(67) не сядет на упор (3).
Контроль (см. рис. V1)
– Установите угловой калибр на 135° и поставьте его на
пильный стол (18).
Плечо углового калибра должно по всей длине распола-
гаться в одну линию с пильным диском (47).
Настройка (см. рис. V2)
– Отпустите контргайку упорного винта (67) с помощью
обычного кольцевого или вилочного ключа (10 мм).
– Закручивайте или отпускайте упорный винт (67) до
тех пор, пока сторона углового калибра по всей длине
не окажется заподлицо с пильным диском.
– Снова туго затяните зажимной рычаг (7).
– После этого опять туго затяните контргайку упорного
винта (67).
Если после настройки индикаторы угла (41) и (5) не бу-
дут совпадать с насечкой 45° на шкале (4), проверьте
сначала еще раз настройку для вертикального угла рас-
пила 0° и индикатор угла. Затем повторите настройку для
вертикального угла распила 45°.
Выравнивание шкалы для горизонтальных углов
распила
– Приведите электроинструмент в рабочее положение.
– Поверните пильный стол (18) до насечки (25) 0°. Ры-
чаг (22) должен отчетливо войти в зацепление на на-
сечке.
Bosch Power Tools
Контроль (см. рис. W1)
– Установите угловой калибр на 90° и положите его меж-
ду упорной рейкой (1) и пильным диском (47) на
пильный стол (18).
Плечо углового калибра должно по всей длине распола-
гаться в одну линию с пильным диском (47).
Настройка (см. рис. W2)
– Отпустите все четыре установочных винта (68) помо-
щью ключа-шестигранника (4 мм) и поворачивайте
пильный стол (18) вместе со шкалой (26) до тех пор,
плечо углового калибра по всей длине не окажется за-
подлицо с пильным диском.
– Крепко затяните винты.
Если после настройки указатель угла (24) не располага-
ется в одну линию с насечкой 0° на шкале (26), отпустите
винт (69) с помощью обычной крестообразной отвертки
и выровняйте указатель угла по отметке 0°.
Настройка: (см. рис. W2)
– Отпустите все четыре установочных винта (68) с помо-
щью крестообразной отвертки и поворачивайте пиль-
ный стол (18) вместе со шкалой (26), до тех пор, пока
плечо углового калибра по всей длине не окажется за-
подлицо с пильным диском.
– Туго затяните винты.
Если после настройки указатель угла (24) не располага-
ется в одну линию с насечкой 0° на шкале (26), отпустите
винт (69) с помощью обычной крестообразной отвертки
и выровняйте указатель угла по отметке 0°.
Транспортировка (см. рис. X)
Перед транспортировкой электроинструмента выполните
следующее:
– Отпустите фиксирующий винт (6), если он затянут. По-
тяните кронштейн рабочего инструмента до упора
вперед и затяните фиксирующий винт.
– Убедитесь в том, что ограничитель глубины (40) пол-
ностью повернут назад, а юстировочный винт (39) при
перемещении кронштейна проходит через отверстие,
не задевая ограничитель глубины.
– Сдвиньте удлинители стола до упора в направлении
центра стола и зафиксируйте.
– Приведите электроинструмент в рабочее положение.
– Снимите с электроинструмента все принадлежности,
которые не закрепляются прочно на машине.
– Переносите пильные диски, которыми Вы не пользуе-
тесь, по возможности в закрытых емкостях.
– Свяжите сетевой кабель с помощью ленты-липучки
(70).
– Переносите электроинструмент за ручки для перенос-
ки (10) или углубления для захвата (28), расположен-
ные по бокам пильного стола
Переносите электроинструмента, взявшись за
u
транспортировочные приспособления, никогда не
используйте для этих целей защитные устройства.
