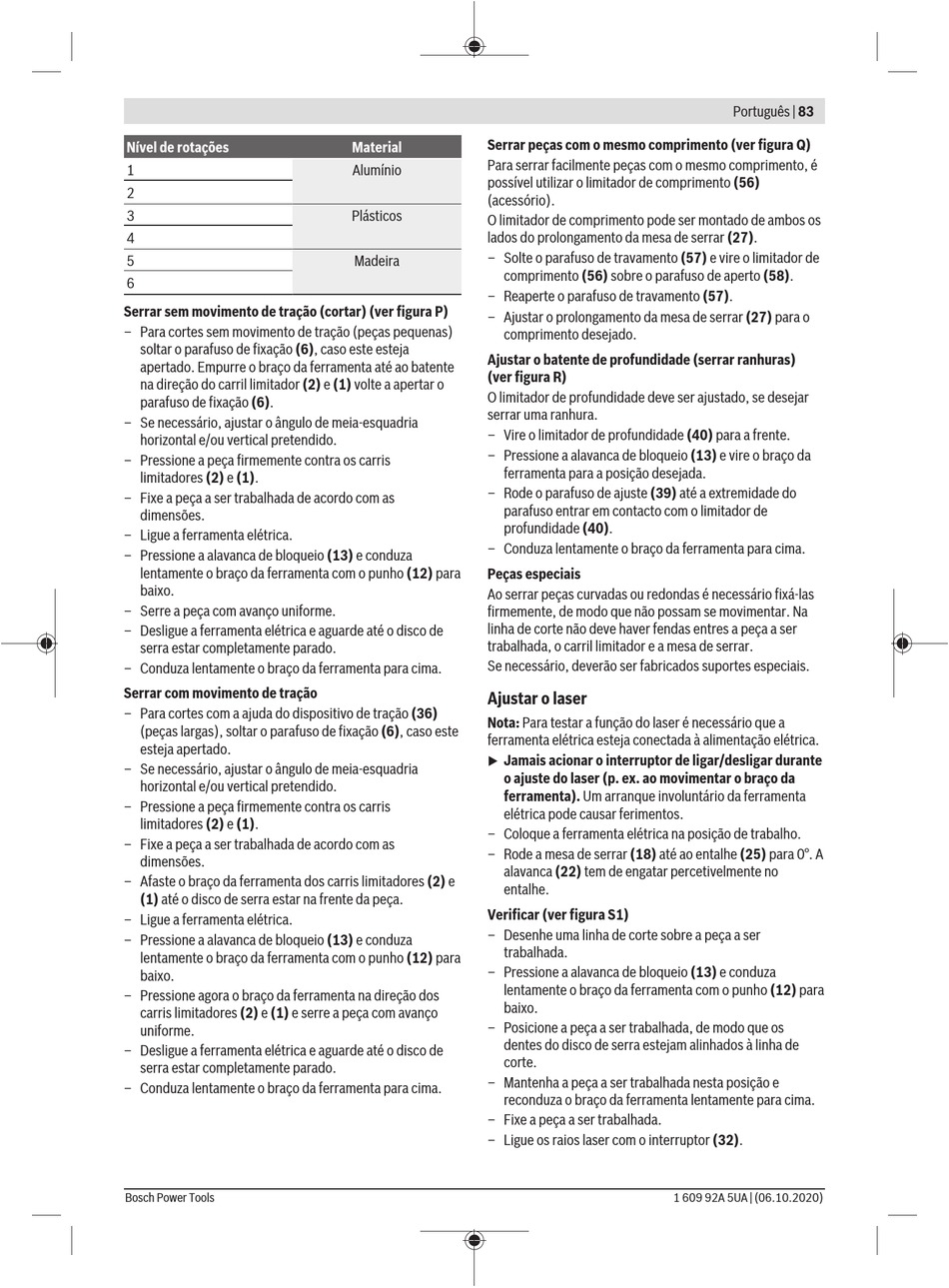

Nível de rotações
1
2
3
4
5
6
Serrar sem movimento de tração (cortar) (ver figura P)
– Para cortes sem movimento de tração (peças pequenas)
soltar o parafuso de fixação (6), caso este esteja
apertado. Empurre o braço da ferramenta até ao batente
na direção do carril limitador (2) e (1) volte a apertar o
parafuso de fixação (6).
– Se necessário, ajustar o ângulo de meia-esquadria
horizontal e/ou vertical pretendido.
– Pressione a peça firmemente contra os carris
limitadores (2) e (1).
– Fixe a peça a ser trabalhada de acordo com as
dimensões.
– Ligue a ferramenta elétrica.
– Pressione a alavanca de bloqueio (13) e conduza
lentamente o braço da ferramenta com o punho (12) para
baixo.
– Serre a peça com avanço uniforme.
– Desligue a ferramenta elétrica e aguarde até o disco de
serra estar completamente parado.
– Conduza lentamente o braço da ferramenta para cima.
Serrar com movimento de tração
– Para cortes com a ajuda do dispositivo de tração (36)
(peças largas), soltar o parafuso de fixação (6), caso este
esteja apertado.
– Se necessário, ajustar o ângulo de meia-esquadria
horizontal e/ou vertical pretendido.
– Pressione a peça firmemente contra os carris
limitadores (2) e (1).
– Fixe a peça a ser trabalhada de acordo com as
dimensões.
– Afaste o braço da ferramenta dos carris limitadores (2) e
(1) até o disco de serra estar na frente da peça.
– Ligue a ferramenta elétrica.
– Pressione a alavanca de bloqueio (13) e conduza
lentamente o braço da ferramenta com o punho (12) para
baixo.
– Pressione agora o braço da ferramenta na direção dos
carris limitadores (2) e (1) e serre a peça com avanço
uniforme.
– Desligue a ferramenta elétrica e aguarde até o disco de
serra estar completamente parado.
– Conduza lentamente o braço da ferramenta para cima.
Bosch Power Tools
Serrar peças com o mesmo comprimento (ver figura Q)
Material
Para serrar facilmente peças com o mesmo comprimento, é
Alumínio
possível utilizar o limitador de comprimento (56)
(acessório).
Plásticos
O limitador de comprimento pode ser montado de ambos os
lados do prolongamento da mesa de serrar (27).
– Solte o parafuso de travamento (57) e vire o limitador de
Madeira
comprimento (56) sobre o parafuso de aperto (58).
– Reaperte o parafuso de travamento (57).
– Ajustar o prolongamento da mesa de serrar (27) para o
comprimento desejado.
Ajustar o batente de profundidade (serrar ranhuras)
(ver figura R)
O limitador de profundidade deve ser ajustado, se desejar
serrar uma ranhura.
– Vire o limitador de profundidade (40) para a frente.
– Pressione a alavanca de bloqueio (13) e vire o braço da
ferramenta para a posição desejada.
– Rode o parafuso de ajuste (39) até a extremidade do
parafuso entrar em contacto com o limitador de
profundidade (40).
– Conduza lentamente o braço da ferramenta para cima.
Peças especiais
Ao serrar peças curvadas ou redondas é necessário fixá-las
firmemente, de modo que não possam se movimentar. Na
linha de corte não deve haver fendas entres a peça a ser
trabalhada, o carril limitador e a mesa de serrar.
Se necessário, deverão ser fabricados suportes especiais.
Ajustar o laser
Nota: Para testar a função do laser é necessário que a
ferramenta elétrica esteja conectada à alimentação elétrica.
Jamais acionar o interruptor de ligar/desligar durante
u
o ajuste do laser (p. ex. ao movimentar o braço da
ferramenta). Um arranque involuntário da ferramenta
elétrica pode causar ferimentos.
– Coloque a ferramenta elétrica na posição de trabalho.
– Rode a mesa de serrar (18) até ao entalhe (25) para 0°. A
alavanca (22) tem de engatar percetivelmente no
entalhe.
Verificar (ver figura S1)
– Desenhe uma linha de corte sobre a peça a ser
trabalhada.
– Pressione a alavanca de bloqueio (13) e conduza
lentamente o braço da ferramenta com o punho (12) para
baixo.
– Posicione a peça a ser trabalhada, de modo que os
dentes do disco de serra estejam alinhados à linha de
corte.
– Mantenha a peça a ser trabalhada nesta posição e
reconduza o braço da ferramenta lentamente para cima.
– Fixe a peça a ser trabalhada.
– Ligue os raios laser com o interruptor (32).
