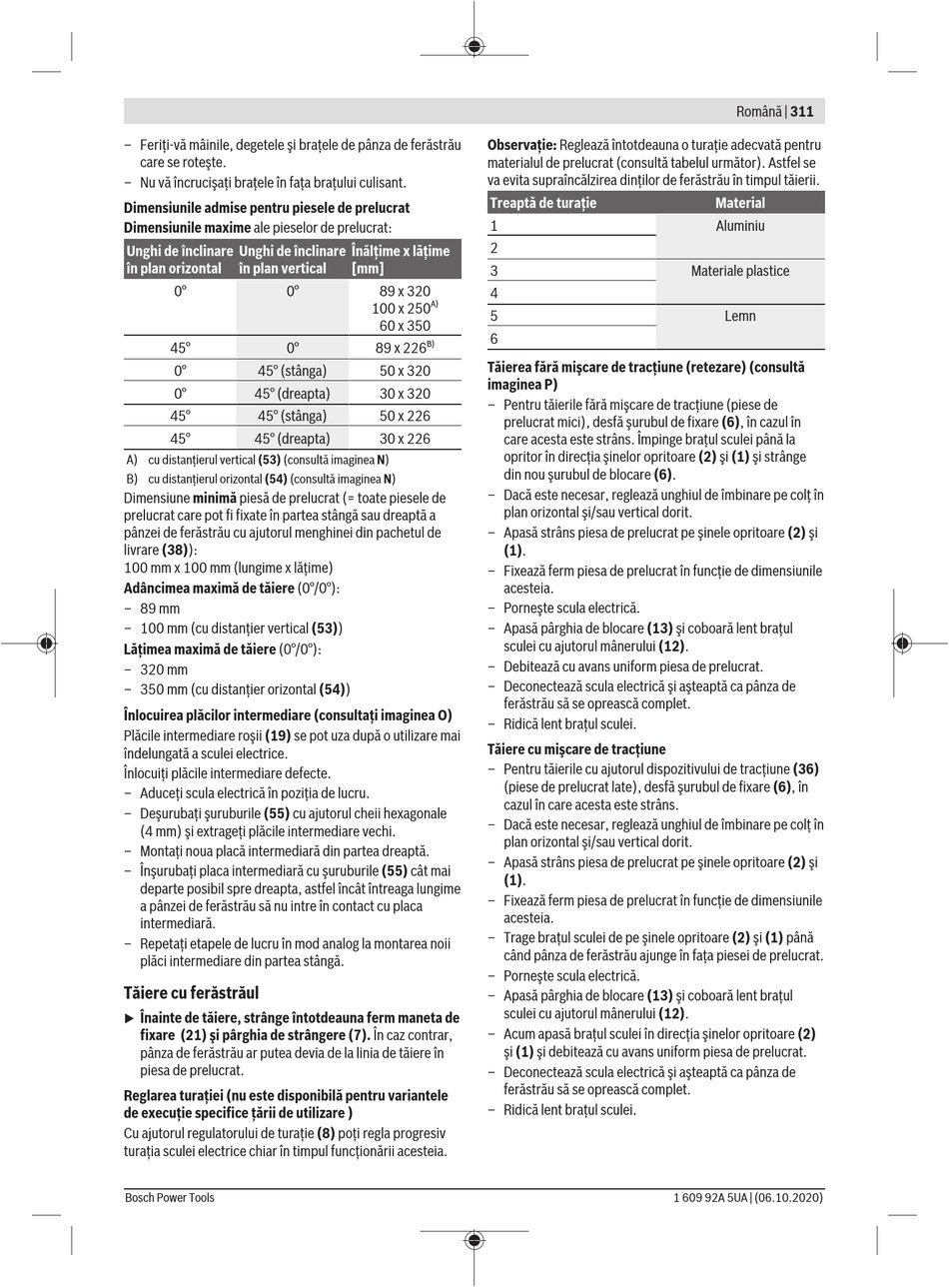

– Feriţi‑vă mâinile, degetele şi braţele de pânza de ferăstrău
care se roteşte.
– Nu vă încrucişaţi braţele în faţa braţului culisant.
Dimensiunile admise pentru piesele de prelucrat
Dimensiunile maxime ale pieselor de prelucrat:
Unghi de înclinare Unghi de înclinare
în plan orizontal în plan vertical
0° 0°
45° 0°
0° 45° (stânga)
0° 45° (dreapta)
45° 45° (stânga)
45° 45° (dreapta)
A) cu distanţierul vertical (53) (consultă imaginea N)
B) cu distanţierul orizontal (54) (consultă imaginea N)
Dimensiune minimă piesă de prelucrat (= toate piesele de
prelucrat care pot fi fixate în partea stângă sau dreaptă a
pânzei de ferăstrău cu ajutorul menghinei din pachetul de
livrare (38)):
100 mm x 100 mm (lungime x lăţime)
Adâncimea maximă de tăiere (0°/0°):
– 89 mm
– 100 mm (cu distanţier vertical (53))
Lăţimea maximă de tăiere (0°/0°):
– 320 mm
– 350 mm (cu distanţier orizontal (54))
Înlocuirea plăcilor intermediare (consultaţi imaginea O)
Plăcile intermediare roşii (19) se pot uza după o utilizare mai
îndelungată a sculei electrice.
Înlocuiţi plăcile intermediare defecte.
– Aduceţi scula electrică în poziţia de lucru.
– Deşurubaţi şuruburile (55) cu ajutorul cheii hexagonale
(4 mm) şi extrageţi plăcile intermediare vechi.
– Montaţi noua placă intermediară din partea dreaptă.
– Înşurubaţi placa intermediară cu şuruburile (55) cât mai
departe posibil spre dreapta, astfel încât întreaga lungime
a pânzei de ferăstrău să nu intre în contact cu placa
intermediară.
– Repetaţi etapele de lucru în mod analog la montarea noii
plăci intermediare din partea stângă.
Tăiere cu ferăstrăul
Înainte de tăiere, strânge întotdeauna ferm maneta de
u
fixare (21) şi pârghia de strângere (7). În caz contrar,
pânza de ferăstrău ar putea devia de la linia de tăiere în
piesa de prelucrat.
Reglarea turaţiei (nu este disponibilă pentru variantele
de execuţie specifice ţării de utilizare )
Cu ajutorul regulatorului de turaţie (8) poţi regla progresiv
turaţia sculei electrice chiar în timpul funcţionării acesteia.
Bosch Power Tools
Observaţie: Reglează întotdeauna o turaţie adecvată pentru
materialul de prelucrat (consultă tabelul următor). Astfel se
va evita supraîncălzirea dinţilor de ferăstrău în timpul tăierii.
Treaptă de turaţie
1
2
Înălţime x lăţime
[mm]
3
89 x 320
4
A)
100 x 250
5
60 x 350
6
B)
89 x 226
Tăierea fără mişcare de tracţiune (retezare) (consultă
50 x 320
imaginea P)
30 x 320
– Pentru tăierile fără mişcare de tracţiune (piese de
50 x 226
prelucrat mici), desfă şurubul de fixare (6), în cazul în
30 x 226
care acesta este strâns. Împinge braţul sculei până la
opritor în direcţia şinelor opritoare (2) şi (1) şi strânge
din nou şurubul de blocare (6).
– Dacă este necesar, reglează unghiul de îmbinare pe colţ în
plan orizontal şi/sau vertical dorit.
– Apasă strâns piesa de prelucrat pe şinele opritoare (2) şi
(1).
– Fixează ferm piesa de prelucrat în funcţie de dimensiunile
acesteia.
– Porneşte scula electrică.
– Apasă pârghia de blocare (13) şi coboară lent braţul
sculei cu ajutorul mânerului (12).
– Debitează cu avans uniform piesa de prelucrat.
– Deconectează scula electrică şi aşteaptă ca pânza de
ferăstrău să se oprească complet.
– Ridică lent braţul sculei.
Tăiere cu mişcare de tracţiune
– Pentru tăierile cu ajutorul dispozitivului de tracţiune (36)
(piese de prelucrat late), desfă şurubul de fixare (6), în
cazul în care acesta este strâns.
– Dacă este necesar, reglează unghiul de îmbinare pe colţ în
plan orizontal şi/sau vertical dorit.
– Apasă strâns piesa de prelucrat pe şinele opritoare (2) şi
(1).
– Fixează ferm piesa de prelucrat în funcţie de dimensiunile
acesteia.
– Trage braţul sculei de pe şinele opritoare (2) şi (1) până
când pânza de ferăstrău ajunge în faţa piesei de prelucrat.
– Porneşte scula electrică.
– Apasă pârghia de blocare (13) şi coboară lent braţul
sculei cu ajutorul mânerului (12).
– Acum apasă braţul sculei în direcţia şinelor opritoare (2)
şi (1) şi debitează cu avans uniform piesa de prelucrat.
– Deconectează scula electrică şi aşteaptă ca pânza de
ferăstrău să se oprească complet.
– Ridică lent braţul sculei.
Română | 311
Material
Aluminiu
Materiale plastice
Lemn
