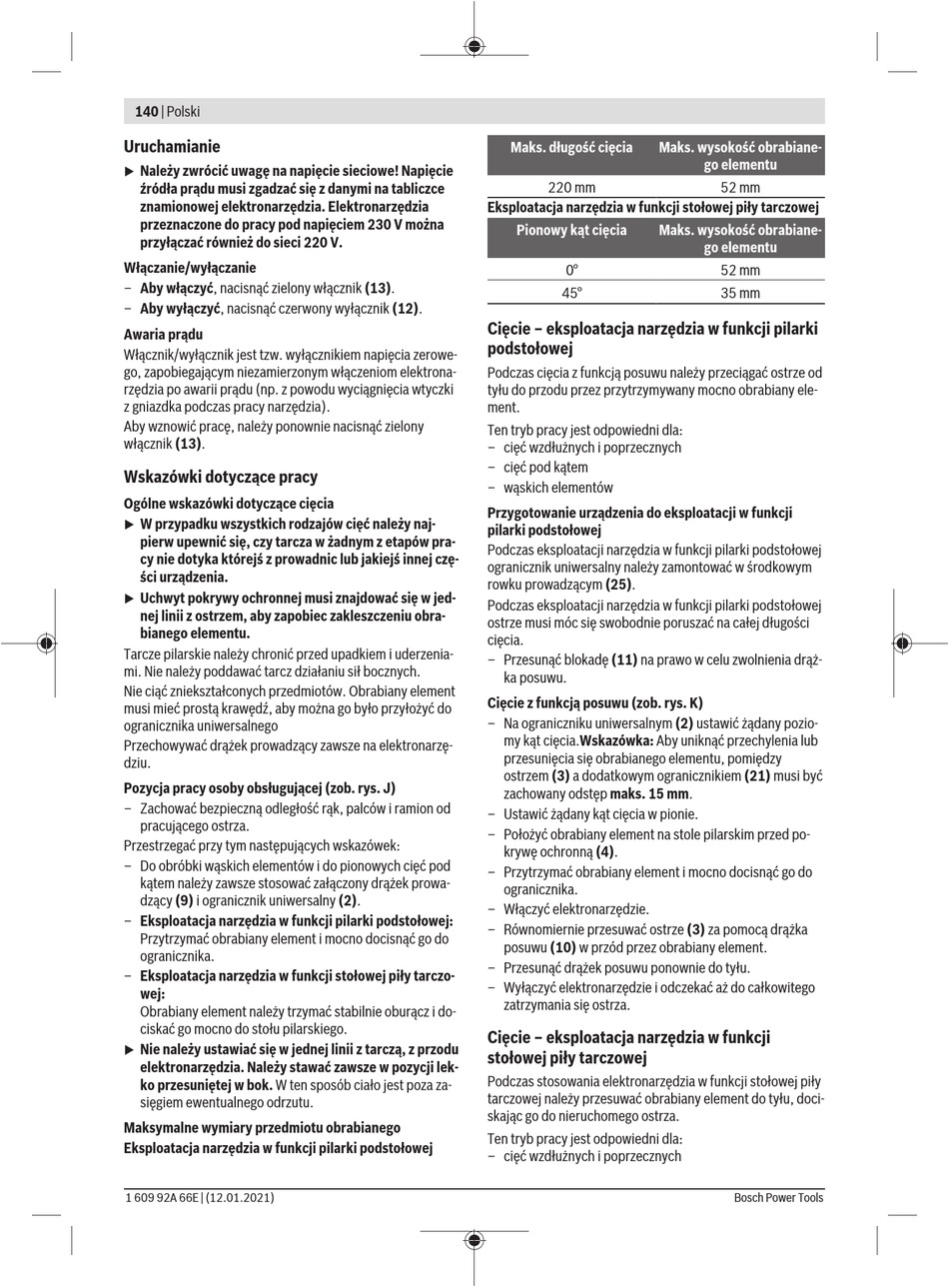

Wskazówki Dotyczące Pracy - Bosch AdvancedTableCut 52 Originalbetriebsanleitung

140 | Polski
Uruchamianie
Należy zwrócić uwagę na napięcie sieciowe! Napięcie
u
źródła prądu musi zgadzać się z danymi na tabliczce
znamionowej elektronarzędzia. Elektronarzędzia
przeznaczone do pracy pod napięciem 230 V można
przyłączać również do sieci 220 V.
Włączanie/wyłączanie
– Aby włączyć, nacisnąć zielony włącznik (13).
– Aby wyłączyć, nacisnąć czerwony wyłącznik (12).
Awaria prądu
Włącznik/wyłącznik jest tzw. wyłącznikiem napięcia zerowe-
go, zapobiegającym niezamierzonym włączeniom elektrona-
rzędzia po awarii prądu (np. z powodu wyciągnięcia wtyczki
z gniazdka podczas pracy narzędzia).
Aby wznowić pracę, należy ponownie nacisnąć zielony
włącznik (13).
Wskazówki dotyczące pracy
Ogólne wskazówki dotyczące cięcia
W przypadku wszystkich rodzajów cięć należy naj-
u
pierw upewnić się, czy tarcza w żadnym z etapów pra-
cy nie dotyka którejś z prowadnic lub jakiejś innej czę-
ści urządzenia.
Uchwyt pokrywy ochronnej musi znajdować się w jed-
u
nej linii z ostrzem, aby zapobiec zakleszczeniu obra-
bianego elementu.
Tarcze pilarskie należy chronić przed upadkiem i uderzenia-
mi. Nie należy poddawać tarcz działaniu sił bocznych.
Nie ciąć zniekształconych przedmiotów. Obrabiany element
musi mieć prostą krawędź, aby można go było przyłożyć do
ogranicznika uniwersalnego
Przechowywać drążek prowadzący zawsze na elektronarzę-
dziu.
Pozycja pracy osoby obsługującej (zob. rys. J)
– Zachować bezpieczną odległość rąk, palców i ramion od
pracującego ostrza.
Przestrzegać przy tym następujących wskazówek:
– Do obróbki wąskich elementów i do pionowych cięć pod
kątem należy zawsze stosować załączony drążek prowa-
dzący (9) i ogranicznik uniwersalny (2).
– Eksploatacja narzędzia w funkcji pilarki podstołowej:
Przytrzymać obrabiany element i mocno docisnąć go do
ogranicznika.
– Eksploatacja narzędzia w funkcji stołowej piły tarczo-
wej:
Obrabiany element należy trzymać stabilnie oburącz i do-
ciskać go mocno do stołu pilarskiego.
Nie należy ustawiać się w jednej linii z tarczą, z przodu
u
elektronarzędzia. Należy stawać zawsze w pozycji lek-
ko przesuniętej w bok. W ten sposób ciało jest poza za-
sięgiem ewentualnego odrzutu.
Maksymalne wymiary przedmiotu obrabianego
Eksploatacja narzędzia w funkcji pilarki podstołowej
1 609 92A 66E | (12.01.2021)
Maks. długość cięcia Maks. wysokość obrabiane-
220 mm
Eksploatacja narzędzia w funkcji stołowej piły tarczowej
Pionowy kąt cięcia Maks. wysokość obrabiane-
0°
45°
Cięcie – eksploatacja narzędzia w funkcji pilarki
podstołowej
Podczas cięcia z funkcją posuwu należy przeciągać ostrze od
tyłu do przodu przez przytrzymywany mocno obrabiany ele-
ment.
Ten tryb pracy jest odpowiedni dla:
– cięć wzdłużnych i poprzecznych
– cięć pod kątem
– wąskich elementów
Przygotowanie urządzenia do eksploatacji w funkcji
pilarki podstołowej
Podczas eksploatacji narzędzia w funkcji pilarki podstołowej
ogranicznik uniwersalny należy zamontować w środkowym
rowku prowadzącym (25).
Podczas eksploatacji narzędzia w funkcji pilarki podstołowej
ostrze musi móc się swobodnie poruszać na całej długości
cięcia.
– Przesunąć blokadę (11) na prawo w celu zwolnienia drąż-
ka posuwu.
Cięcie z funkcją posuwu (zob. rys. K)
– Na ograniczniku uniwersalnym (2) ustawić żądany pozio-
my kąt cięcia.Wskazówka: Aby uniknąć przechylenia lub
przesunięcia się obrabianego elementu, pomiędzy
ostrzem (3) a dodatkowym ogranicznikiem (21) musi być
zachowany odstęp maks. 15 mm.
– Ustawić żądany kąt cięcia w pionie.
– Położyć obrabiany element na stole pilarskim przed po-
krywę ochronną (4).
– Przytrzymać obrabiany element i mocno docisnąć go do
ogranicznika.
– Włączyć elektronarzędzie.
– Równomiernie przesuwać ostrze (3) za pomocą drążka
posuwu (10) w przód przez obrabiany element.
– Przesunąć drążek posuwu ponownie do tyłu.
– Wyłączyć elektronarzędzie i odczekać aż do całkowitego
zatrzymania się ostrza.
Cięcie – eksploatacja narzędzia w funkcji
stołowej piły tarczowej
Podczas stosowania elektronarzędzia w funkcji stołowej piły
tarczowej należy przesuwać obrabiany element do tyłu, doci-
skając go do nieruchomego ostrza.
Ten tryb pracy jest odpowiedni dla:
– cięć wzdłużnych i poprzecznych
go elementu
52 mm
go elementu
52 mm
35 mm
Bosch Power Tools
