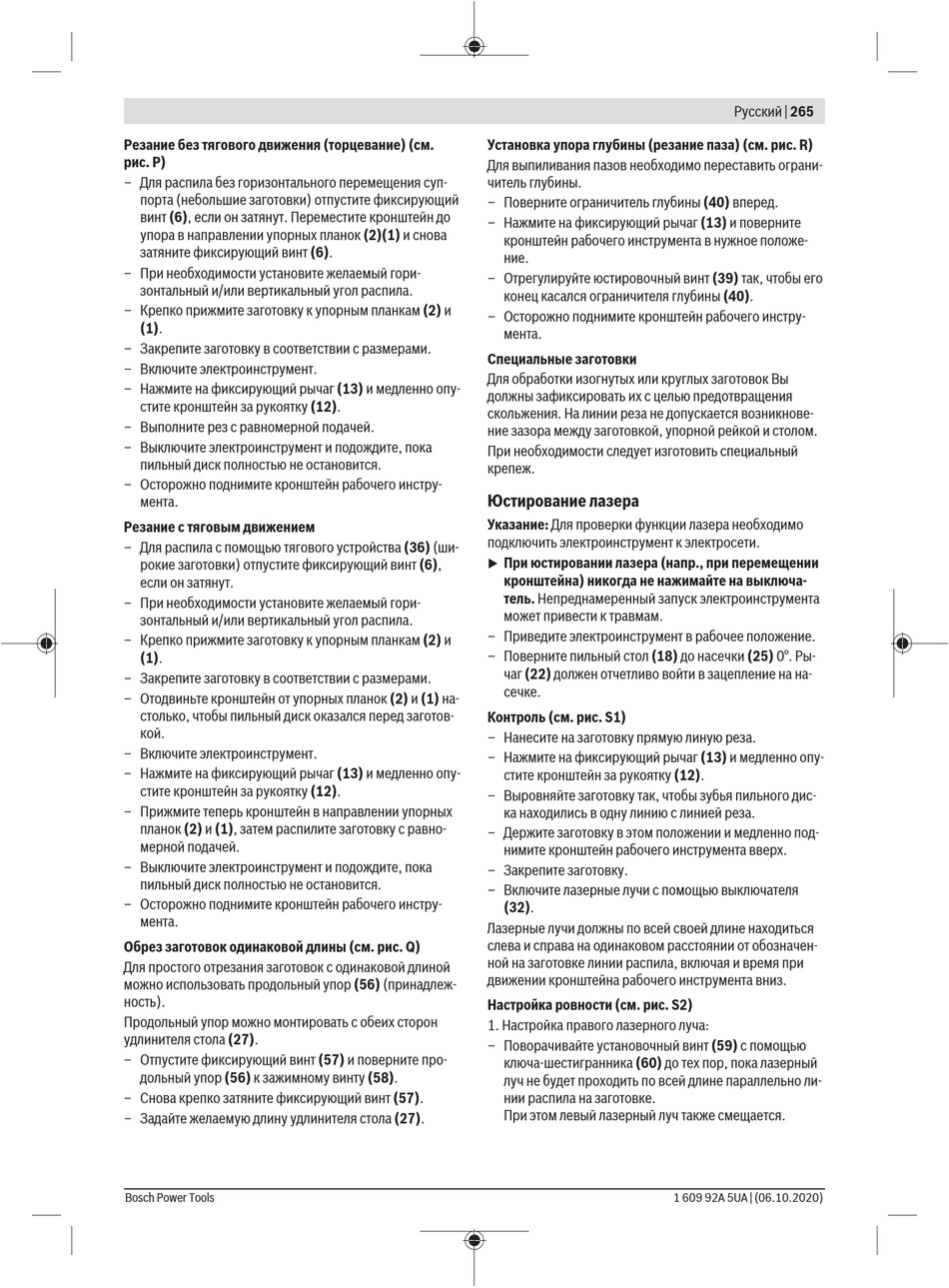

Резание без тягового движения (торцевание) (см.
рис. P)
– Для распила без горизонтального перемещения суп-
порта (небольшие заготовки) отпустите фиксирующий
винт (6), если он затянут. Переместите кронштейн до
упора в направлении упорных планок (2)(1) и снова
затяните фиксирующий винт (6).
– При необходимости установите желаемый гори-
зонтальный и/или вертикальный угол распила.
– Крепко прижмите заготовку к упорным планкам (2) и
(1).
– Закрепите заготовку в соответствии с размерами.
– Включите электроинструмент.
– Нажмите на фиксирующий рычаг (13) и медленно опу-
стите кронштейн за рукоятку (12).
– Выполните рез с равномерной подачей.
– Выключите электроинструмент и подождите, пока
пильный диск полностью не остановится.
– Осторожно поднимите кронштейн рабочего инстру-
мента.
Резание с тяговым движением
– Для распила с помощью тягового устройства (36) (ши-
рокие заготовки) отпустите фиксирующий винт (6),
если он затянут.
– При необходимости установите желаемый гори-
зонтальный и/или вертикальный угол распила.
– Крепко прижмите заготовку к упорным планкам (2) и
(1).
– Закрепите заготовку в соответствии с размерами.
– Отодвиньте кронштейн от упорных планок (2) и (1) на-
столько, чтобы пильный диск оказался перед заготов-
кой.
– Включите электроинструмент.
– Нажмите на фиксирующий рычаг (13) и медленно опу-
стите кронштейн за рукоятку (12).
– Прижмите теперь кронштейн в направлении упорных
планок (2) и (1), затем распилите заготовку с равно-
мерной подачей.
– Выключите электроинструмент и подождите, пока
пильный диск полностью не остановится.
– Осторожно поднимите кронштейн рабочего инстру-
мента.
Обрез заготовок одинаковой длины (см. рис. Q)
Для простого отрезания заготовок с одинаковой длиной
можно использовать продольный упор (56) (принадлеж-
ность).
Продольный упор можно монтировать с обеих сторон
удлинителя стола (27).
– Отпустите фиксирующий винт (57) и поверните про-
дольный упор (56) к зажимному винту (58).
– Снова крепко затяните фиксирующий винт (57).
– Задайте желаемую длину удлинителя стола (27).
Bosch Power Tools
Установка упора глубины (резание паза) (см. рис. R)
Для выпиливания пазов необходимо переставить ограни-
читель глубины.
– Поверните ограничитель глубины (40) вперед.
– Нажмите на фиксирующий рычаг (13) и поверните
кронштейн рабочего инструмента в нужное положе-
ние.
– Отрегулируйте юстировочный винт (39) так, чтобы его
конец касался ограничителя глубины (40).
– Осторожно поднимите кронштейн рабочего инстру-
мента.
Специальные заготовки
Для обработки изогнутых или круглых заготовок Вы
должны зафиксировать их с целью предотвращения
скольжения. На линии реза не допускается возникнове-
ние зазора между заготовкой, упорной рейкой и столом.
При необходимости следует изготовить специальный
крепеж.
Юстирование лазера
Указание: Для проверки функции лазера необходимо
подключить электроинструмент к электросети.
При юстировании лазера (напр., при перемещении
u
кронштейна) никогда не нажимайте на выключа-
тель. Непреднамеренный запуск электроинструмента
может привести к травмам.
– Приведите электроинструмент в рабочее положение.
– Поверните пильный стол (18) до насечки (25) 0°. Ры-
чаг (22) должен отчетливо войти в зацепление на на-
сечке.
Контроль (см. рис. S1)
– Нанесите на заготовку прямую линую реза.
– Нажмите на фиксирующий рычаг (13) и медленно опу-
стите кронштейн за рукоятку (12).
– Выровняйте заготовку так, чтобы зубья пильного дис-
ка находились в одну линию с линией реза.
– Держите заготовку в этом положении и медленно под-
нимите кронштейн рабочего инструмента вверх.
– Закрепите заготовку.
– Включите лазерные лучи с помощью выключателя
(32).
Лазерные лучи должны по всей своей длине находиться
слева и справа на одинаковом расстоянии от обозначен-
ной на заготовке линии распила, включая и время при
движении кронштейна рабочего инструмента вниз.
Настройка ровности (см. рис. S2)
1. Настройка правого лазерного луча:
– Поворачивайте установочный винт (59) с помощью
ключа-шестигранника (60) до тех пор, пока лазерный
луч не будет проходить по всей длине параллельно ли-
нии распила на заготовке.
При этом левый лазерный луч также смещается.
