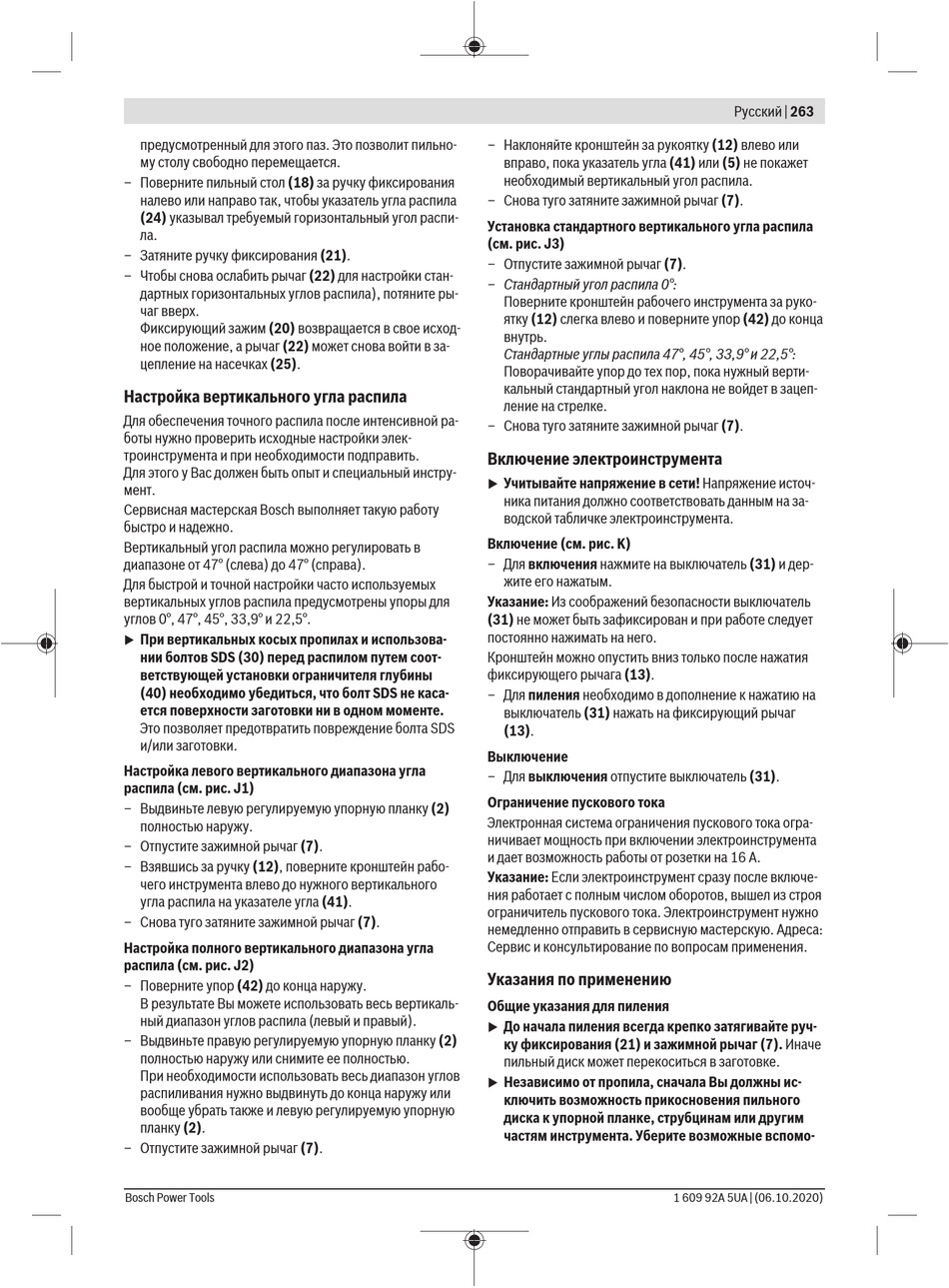

предусмотренный для этого паз. Это позволит пильно-
му столу свободно перемещается.
– Поверните пильный стол (18) за ручку фиксирования
налево или направо так, чтобы указатель угла распила
(24) указывал требуемый горизонтальный угол распи-
ла.
– Затяните ручку фиксирования (21).
– Чтобы снова ослабить рычаг (22) для настройки стан-
дартных горизонтальных углов распила), потяните ры-
чаг вверх.
Фиксирующий зажим (20) возвращается в свое исход-
ное положение, а рычаг (22) может снова войти в за-
цепление на насечках (25).
Настройка вертикального угла распила
Для обеспечения точного распила после интенсивной ра-
боты нужно проверить исходные настройки элек-
троинструмента и при необходимости подправить.
Для этого у Вас должен быть опыт и специальный инстру-
мент.
Сервисная мастерская Bosch выполняет такую работу
быстро и надежно.
Вертикальный угол распила можно регулировать в
диапазоне от 47° (слева) до 47° (справа).
Для быстрой и точной настройки часто используемых
вертикальных углов распила предусмотрены упоры для
углов 0°, 47°, 45°, 33,9° и 22,5°.
При вертикальных косых пропилах и использова-
u
нии болтов SDS (30) перед распилом путем соот-
ветствующей установки ограничителя глубины
(40) необходимо убедиться, что болт SDS не каса-
ется поверхности заготовки ни в одном моменте.
Это позволяет предотвратить повреждение болта SDS
и/или заготовки.
Настройка левого вертикального диапазона угла
распила (см. рис. J1)
– Выдвиньте левую регулируемую упорную планку (2)
полностью наружу.
– Отпустите зажимной рычаг (7).
– Взявшись за ручку (12), поверните кронштейн рабо-
чего инструмента влево до нужного вертикального
угла распила на указателе угла (41).
– Снова туго затяните зажимной рычаг (7).
Настройка полного вертикального диапазона угла
распила (см. рис. J2)
– Поверните упор (42) до конца наружу.
В результате Вы можете использовать весь вертикаль-
ный диапазон углов распила (левый и правый).
– Выдвиньте правую регулируемую упорную планку (2)
полностью наружу или снимите ее полностью.
При необходимости использовать весь диапазон углов
распиливания нужно выдвинуть до конца наружу или
вообще убрать также и левую регулируемую упорную
планку (2).
– Отпустите зажимной рычаг (7).
Bosch Power Tools
– Наклоняйте кронштейн за рукоятку (12) влево или
вправо, пока указатель угла (41) или (5) не покажет
необходимый вертикальный угол распила.
– Снова туго затяните зажимной рычаг (7).
Установка стандартного вертикального угла распила
(см. рис. J3)
– Отпустите зажимной рычаг (7).
– Стандартный угол распила 0°:
Поверните кронштейн рабочего инструмента за руко-
ятку (12) слегка влево и поверните упор (42) до конца
внутрь.
Стандартные углы распила 47°, 45°, 33,9° и 22,5°:
Поворачивайте упор до тех пор, пока нужный верти-
кальный стандартный угол наклона не войдет в зацеп-
ление на стрелке.
– Снова туго затяните зажимной рычаг (7).
Включение электроинструмента
Учитывайте напряжение в сети! Напряжение источ-
u
ника питания должно соответствовать данным на за-
водской табличке электроинструмента.
Включение (см. рис. K)
– Для включения нажмите на выключатель (31) и дер-
жите его нажатым.
Указание: Из соображений безопасности выключатель
(31) не может быть зафиксирован и при работе следует
постоянно нажимать на него.
Кронштейн можно опустить вниз только после нажатия
фиксирующего рычага (13).
– Для пиления необходимо в дополнение к нажатию на
выключатель (31) нажать на фиксирующий рычаг
(13).
Выключение
– Для выключения отпустите выключатель (31).
Ограничение пускового тока
Электронная система ограничения пускового тока огра-
ничивает мощность при включении электроинструмента
и дает возможность работы от розетки на 16 А.
Указание: Если электроинструмент сразу после включе-
ния работает с полным числом оборотов, вышел из строя
ограничитель пускового тока. Электроинструмент нужно
немедленно отправить в сервисную мастерскую. Адреса:
Сервис и консультирование по вопросам применения.
Указания по применению
Общие указания для пиления
До начала пиления всегда крепко затягивайте руч-
u
ку фиксирования (21) и зажимной рычаг (7). Иначе
пильный диск может перекоситься в заготовке.
Независимо от пропила, сначала Вы должны ис-
u
ключить возможность прикосновения пильного
диска к упорной планке, струбцинам или другим
частям инструмента. Уберите возможные вспомо-
Русский | 263
